توضیحات

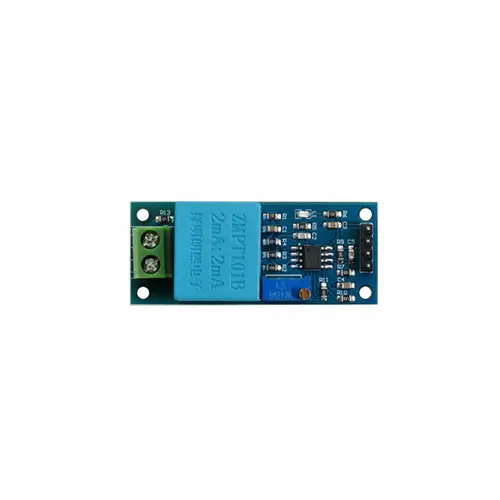

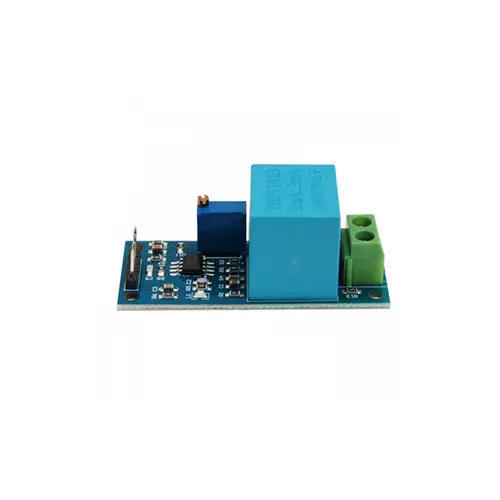

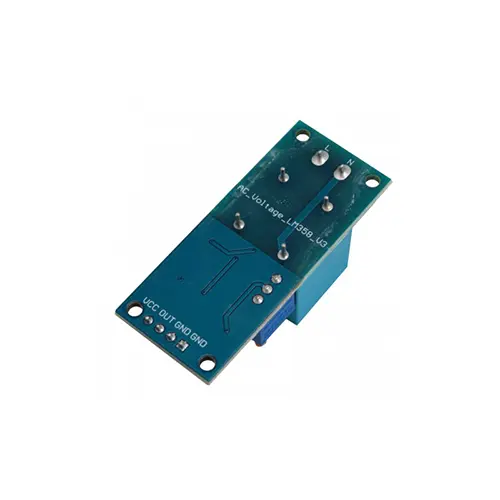

این ماژول ZMPT101B یک ابزار کاربردی برای اندازهگیری ولتاژ متناوب AC در بازههای شهری (حداکثر تا 250 ولت) است. این ماژول با استفاده از ترانسفورماتور دقیق ZMPT101B و تقویتکننده داخلی، امکان اندازهگیری دقیق ولتاژ را فراهم میکند.
ویژگیهای کلیدی:
- اندازهگیری دقیق ولتاژ AC: اندازهگیری دقیق ولتاژهای AC تا 250 ولت.
- قابلیت کالیبراسیون: دارای پتانسیومتر قابل تنظیم برای کالیبراسیون خروجی و دقت بالا.
- ایزولاسیون الکتریکی بالا: ایزولاسیون الکتریکی بالا با تحمل تا 4000 ولت، ایمنی پروژه را تضمین میکند.
- سازگاری گسترده: سازگار با انواع میکروکنترلر مانند Arduino، ESP32 و STM32.
مشخصات فنی:
- ولتاژ ورودی قابل اندازهگیری: 0 تا 250V AC
- ولتاژ کاری: 5V DC
- جریان ورودی ترانس: 2mA
- جریان خروجی ترانس: 2mA
- نسبت تبدیل ترانس: 1000:1000
- دامنه عملکرد ترانس: 01000V یا 010mA (با مقاومت 100Ω)
- خطای فاز: کمتر یا مساوی 20 دقیقه (در ورودی 2mA و مقاومت نمونه 100Ω)
- خطای مجاز: ±0.2% تا ±0.3%
- ولتاژ ایزولاسیون: 4000V
- نوع خروجی: سیگنال آنالوگ متناسب با ولتاژ AC
- قابلیت تنظیم: دارای پتانسیومتر برای کالیبراسیون خروج
- ابعاد: 50x20mm
- دمای کاری: 40- تا 60+ درجه سانتیگراد
کاربردهای رایج:
این ماژول در سیستمهای اندازهگیری و پایش انرژی بسیار کاربردی است. این ماژول میتواند ولتاژ برق شهری را بهصورت ایمن و دقیق به سیستمهای میکروکنترلری منتقل کند و در نتیجه در پروژههای مانیتورینگ، حفاظت، و ثبت اطلاعات انرژی نقش مهمی دارد. همچنین در سیستمهای اتوماسیون خانگی و صنعتی بهعنوان بخشی از واحد اندازهگیری توان یا ولتاژ استفاده میشود.
- اندازهگیری ولتاژ برق شهری
- پایش سیستمهای خورشیدی
- سیستمهای مدیریت انرژی (EMS)
- اندازهگیری توان و مصرف در لوازم خانگی
- کنترل اتوماتیک ولتاژ در تابلو برقها
- پروژههای آموزشی الکترونیک
- محافظت از مدارها در برابر نوسانات برق
- سیستمهای هشداردهنده ولتاژ بالا یا پایین
- اندازهگیری و مانیتورینگ ولتاژ در رباتها
- پایش کیفیت ولتاژ شبکه در مراکز داده و سرورها
