توضیحات

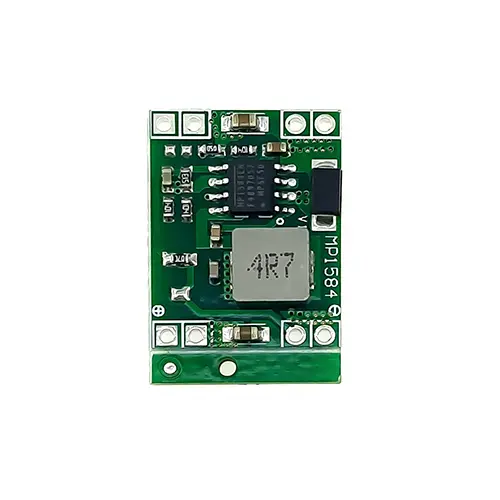

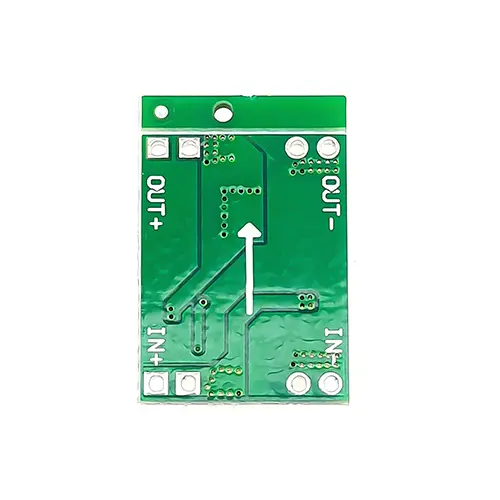

ماژول MP1584EN یک مبدل کاهنده ولتاژ (Buck Converter) کوچک، قدرتمند و با راندمان بالا است که برای تبدیل ولتاژ DC به ولتاژ پایینتر استفاده میشود. این ماژول با ابعاد بسیار کوچک، جریان خروجی تا 3 آمپر و بازدهی بالا، گزینهای ایدهآل برای تغذیه انواع بردهای آردوینو، ESP، STM32، ماژولهای الکترونیکی، تجهیزات قابل حمل و پروژههای صنعتی به شمار میرود.
مشخصات فنی:
نوع محصول: ماژول رگولاتور DC به DC کاهنده ولتاژ (Buck Converter)
مدل: MP1584EN
تراشه اصلی: MP1584EN
نوع رگولاتور: سوئیچینگ کاهنده (Step-Down)
ولتاژ ورودی: 4.5 تا 24 ولت DC
ولتاژ خروجی: 0.8 تا 20 ولت DC (قابل تنظیم)
جریان خروجی: 3 آمپر (حداکثر)
جریان خروجی پیشنهادی: تا 2 آمپر به صورت مداوم
بازدهی: حداکثر 96 درصد
ریپل ولتاژ خروجی: کمتر از 30 میلیولت
فرکانس سوئیچینگ: 1 مگاهرتز (حداکثر 1.4 مگاهرتز)
نوع خروجی: ولتاژ DC قابل تنظیم
دمای کاری: 45- تا 85+ درجه سانتیگراد
ابعاد: 22 × 17 × 4 میلیمتر
ویژگیها:
ابعاد بسیار کوچک و مناسب برای فضاهای محدود
راندمان بالا و تولید حرارت کم
ولتاژ خروجی قابل تنظیم توسط پتانسیومتر
قابلیت تأمین جریان تا 3 آمپر
ریپل خروجی بسیار پایین
مناسب برای تغذیه انواع بردهای الکترونیکی
پایداری بالا در تغییرات بار و ولتاژ ورودی
نصب و راهاندازی آسان
کاربردها:
تغذیه بردهای Arduino، ESP8266، ESP32 و STM32
تغذیه رزبری پای و بردهای توسعه
منابع تغذیه قابل حمل
تجهیزات رباتیک
مدارهای الکترونیکی و مخابراتی
سیستمهای باتری و پاوربانک
پروژههای DIY و آموزشی
تجهیزات صنعتی و اتوماسیون
مدارهای کنترل و اندازهگیری
مزایا:
ابعاد بسیار کوچک نسبت به توان خروجی
راندمان بالا و کاهش مصرف انرژی
تولید حرارت کمتر نسبت به رگولاتورهای خطی
قابلیت تنظیم دقیق ولتاژ خروجی
قیمت مناسب و کاربرد گسترده
مناسب برای پروژههای حرفهای و آموزشی
نکته:
پیش از اتصال مصرفکننده، ولتاژ خروجی را توسط مولتیمتر و پتانسیومتر روی برد تنظیم کنید. برای استفاده در جریانهای نزدیک به 3 آمپر، استفاده از تهویه مناسب یا هیتسینک جهت افزایش پایداری و طول عمر ماژول توصیه میشود.
