توضیحات

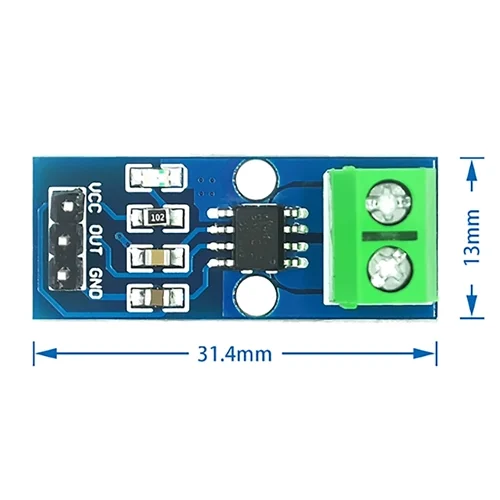

ماژول ACS712-20A یک سنسور جریان مبتنی بر اثر هال است که امکان اندازهگیری جریانهای متناوب و مستقیم تا ±20 آمپر را فراهم میکند. این ماژول بدون تماس مستقیم الکتریکی با مدار قدرت، جریان عبوری را تشخیص داده و ولتاژی آنالوگ متناسب با مقدار جریان در خروجی ارائه میدهد که باعث ایمنی بالا و نویز کمتر میشود.

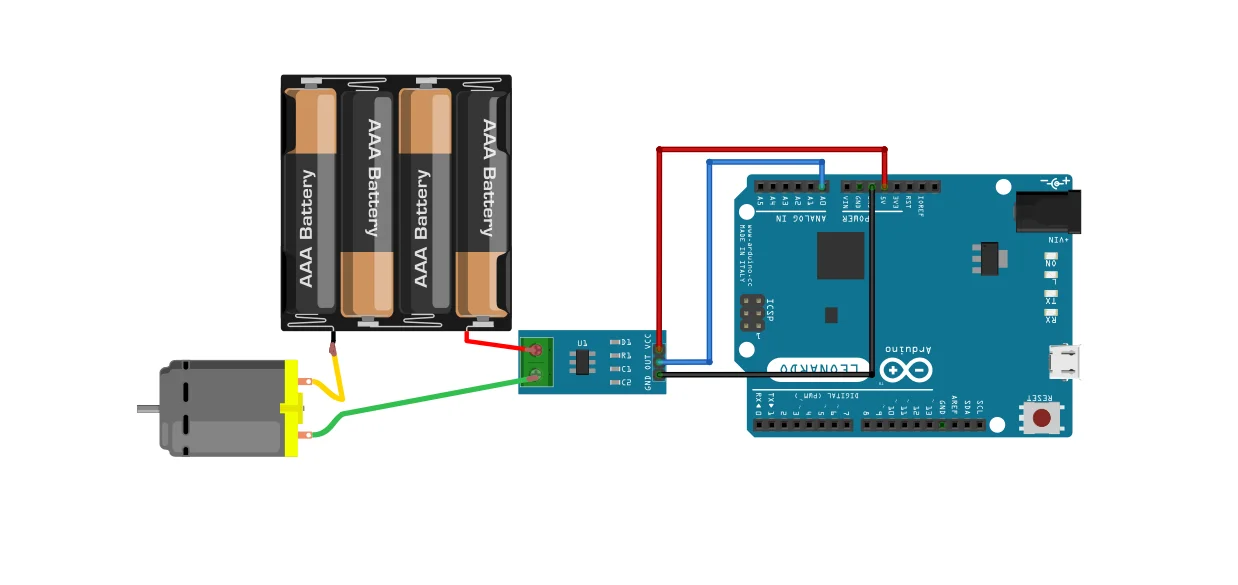

خروجی سنسور در جریان صفر حدود 2.5 ولت بوده و با افزایش یا کاهش جریان، ولتاژ خروجی به صورت خطی تغییر میکند. به دلیل سازگاری کامل با میکروکنترلرهایی مانند Arduino، ESP8266 و ESP32، این ماژول انتخابی مناسب برای پروژههای آموزشی، صنعتی سبک و DIY است.
🔹 مشخصات فنی
مدل: ACS712-20A
حداکثر جریان قابل اندازهگیری: ±20 آمپر
نوع جریان: AC و DC
ولتاژ تغذیه: 5 ولت DC
نوع خروجی: آنالوگ
ولتاژ خروجی در جریان صفر: حدود 2.5V
حساسیت: 100 میلیولت بر آمپر
ایزولاسیون الکتریکی: دارد
دقت اندازهگیری: متوسط (قابل بهبود با فیلتر نرمافزاری)
کاربرد: آردوینو، مانیتورینگ مصرف برق، کنترل موتور، منابع تغذیه، پروژههای الکترونیکی
