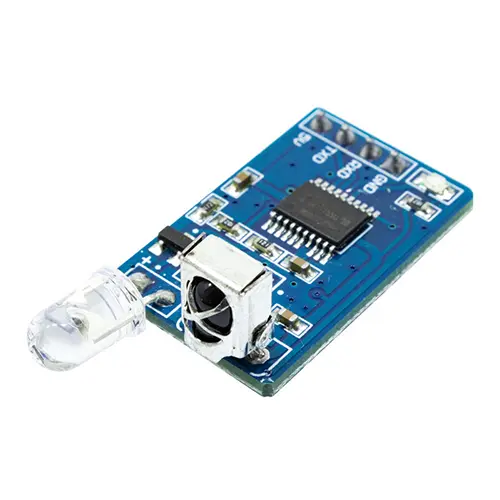

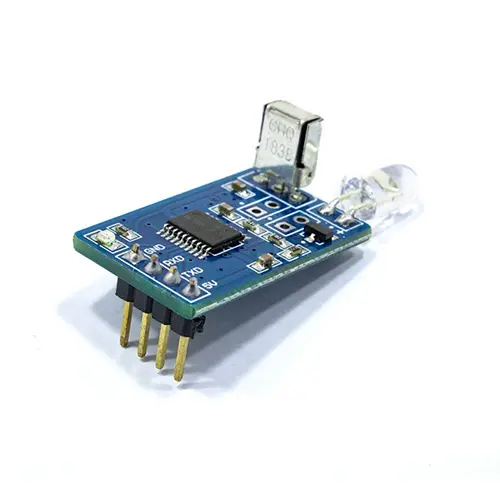

ماژول فرستنده و گیرنده مادون قرمز | YS-IRTM

ماژول YS-IRTM یک ماژول فرستنده گیرنده بی‌سیم با قابلیت اتصال سریال است که به‌طور خاص برای مصارف خانگی کنترل از راه دور طراحی شده است. این ماژول با داشتن یک MCU داخلی و روش کدک مادون قرمز، امکان ارسال و دریافت سیگنال‌های ریموت کنترل NEC را به‌طور خودکار فراهم می‌کند.

مشخصات فنی:

نوع محصول: ماژول فرستنده و گیرنده مادون قرمز

مدل: YS-IRTM

نوع ارتباط: مادون قرمز (IR)

تراشه پردازشی: دارای MCU داخلی

کدک پشتیبانی‌شده: NEC

ولتاژ کاری: 4.5 تا 5.2 ولت DC

جریان مصرفی: حداکثر 50 میلی‌آمپر

فرکانس کاری گیرنده IR: 36 تا 42 کیلوهرتز

برد ارسال و دریافت: 6 تا 10 متر (در فضای باز)

رابط ارتباطی: UART TTL

فرمت ارتباط سریال: 8N1

نوع اتصال: پورت سریال TTL مناسب برای میکروکنترلرها

ابعاد ماژول: 27 × 17 میلی‌متر

ویژگی‌ها:

قابلیت ارسال و دریافت سیگنال‌های مادون قرمز

پشتیبانی کامل از ریموت‌های دارای پروتکل NEC

دارای پردازنده داخلی برای پردازش و رمزگشایی سیگنال‌ها

امکان کنترل تجهیزات الکترونیکی با ریموت کنترل

اتصال آسان به آردوینو، ESP32، STM32 و سایر میکروکنترلرها

ارسال و دریافت اطلاعات از طریق رابط UART TTL

طراحی کوچک و مناسب برای پروژه‌های کم‌حجم

بدون نیاز به برنامه‌نویسی پیچیده برای پردازش مستقیم سیگنال IR

کاربردها:

کنترل تجهیزات الکترونیکی با ریموت کنترل

پروژه‌های آردوینو و رباتیک

ساخت سیستم‌های هوشمند خانگی

کنترل لوازم صوتی و تصویری

پروژه‌های اینترنت اشیا (IoT)

ساخت کنترلرهای بی‌سیم

تجهیزات آموزشی و آزمایشگاهی

جایگزینی سیستم‌های کنترل مادون قرمز در پروژه‌های DIY

مزایا:

پشتیبانی از ریموت‌های استاندارد NEC

برد ارتباطی مناسب تا 10 متر

اتصال ساده با میکروکنترلرها از طریق UART

کاهش پیچیدگی پردازش سیگنال‌های مادون قرمز

ابعاد کوچک و نصب آسان

مناسب برای پروژه‌های آموزشی، صنعتی و تحقیقاتی

نکته:

این ماژول برای استفاده با ریموت‌های مادون قرمز استاندارد NEC طراحی شده است. برای اتصال به میکروکنترلر، کافی است پایه‌های تغذیه و UART را متصل کرده و دستورات ارسال و دریافت را از طریق ارتباط سریال مدیریت کنید.
