مقاومت 3.3K 1/4W

کد محصول: 3065
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

مقاومت 3.3 کیلواهم 1/4 وات

برای محدود کردن جریان، تقسیم ولتاژ و بایاس قطعات در مدارهای آنالوگ و دیجیتال به کار می‌رود.

تعداددرصدقیمت با تخفیف
502%5,100 ریال
1003%5,040 ریال
5005%4,940 ریال

5,200 ریال

موجود در انبار

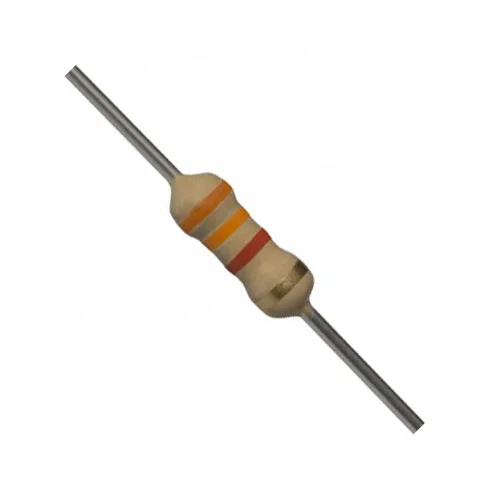

این قطعه یک مقاومت کربنی 3.3 کیلو اهم با توان نامی 1/4 وات و تلرانس ±5% برای نصب سوراخ‌دار (Through-hole) است. از آن برای Pull-up و Pull-down، تقسیم ولتاژ و فیدبک تقویت‌کننده‌ها استفاده می‌شود.

  • مقدار3.3KΩ
  • توان1/4 وات
  • تلرانس±5%
  • نوعکربنی

مشخصات مقاومت 3.3K اهم

پارامترمقدارشرایط
مقدار3.3KΩطبق مشخصات کالا
توان1/4 واتطبق مشخصات کالا
تلرانس±5%طبق مشخصات کالا
نوعکربنیطبق مشخصات کالا

کاربردهای مقاومت 3.3K اهم

  • مقاومت Pull-up یا Pull-down برای کلیدها و ورودی‌های دیجیتال.
  • تقسیم‌کننده‌ی ولتاژ برای اندازه‌گیری با ADC میکروکنترلر.
  • فیدبک تقویت‌کننده‌های عملیاتی و بایاس ترانزیستور.

سوالات متداول درباره‌ی مقاومت 3.3K اهم

کد رنگی مقاومت 3.3 کیلو اهم ±5% چیست؟

نارنجی (3)، نارنجی (3)، قرمز (ضریب 100) و طلایی (تلرانس ±5%). یعنی 33 × 100 = 3300 اهم.

حداکثر جریان مجاز این مقاومت چقدر است؟

از رابطه‌ی P = I² × R، با توان 0.25 وات و مقاومت 3300 اهم، حداکثر جریان حدود 8.7 میلی‌آمپر و ولتاژ دو سر آن حدود 28.7 ولت است. برای اطمینان، حداکثر نیمی از توان نامی را در نظر بگیرید.

مقاومت 3.3 کیلو اهم به‌عنوان Pull-up چه جریانی مصرف می‌کند؟

وقتی خط به زمین کشیده شود، جریان در تغذیه‌ی 5 ولت برابر 5 ÷ 3300 ≈ 1.52 میلی‌آمپر و در 3.3 ولت حدود 1 میلی‌آمپر است؛ هرچه مقاومت Pull-up بزرگ‌تر باشد، مصرف کمتر ولی لبه‌های سیگنال کندتر می‌شوند.
