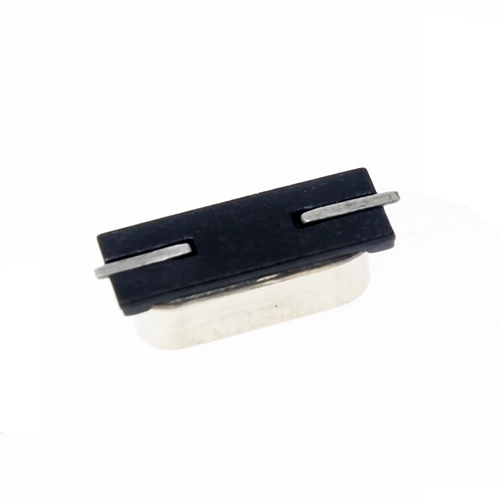

کریستال SMD HC-49USM | 7.3728MHz
کریستال 7.3728 مگاهرتز با پکیج HC-49USM SMD و ظرفیت بار 16 پیکوفاراد، مناسب برای تولید کلاک دقیق در میکروکنترلرها، UART و مدارات مخابراتی.
198,900 ریال
دانلود دیتاشیت PDFاین قطعه یک کریستال کوارتز SMD با فرکانس 7.3728 مگاهرتز در بدنه‌ی HC-49 نصب سطحی است که در مد AT Fundamental نوسان می‌کند. فرکانس 7.3728 مگاهرتز بر نرخ‌های استاندارد ارتباط سریال بخش‌پذیر است و برای ساخت Baud Rate بدون خطا در UART میکروکنترلرها انتخاب می‌شود.
- فرکانس7.3728 MHz
- مد نوسانAT Fundamental
- ESR حداکثر60 Ω
- ابعاد11.4 × 4.8 × 3.8 mm
مشخصات فنی کریستال 7.3728MHz (طبق دیتاشیت)
| پارامتر | مقدار | شرایط |
|---|---|---|
| فرکانس نامی | 7.3728 MHz | طبق مشخصات کالا |
| نوع | کریستال کوارتز SMD (HC-49SMD) | — |
| مد نوسان | AT Fundamental | — |
| مقاومت سری معادل (ESR) | حداکثر 60 Ω | بازه‌ی 7 تا 10 MHz |
| ظرفیت بار (CL) | 12pF، 20pF یا سفارشی | بسته به کد سفارش |
| تلرانس فرکانس | ±10 ppm، ±20 ppm یا سفارشی | در 25°C؛ بسته به کد سفارش |
| پایداری فرکانس با دما | ±20 ppm یا سفارشی | — |
| خازن موازی (Shunt) | حداکثر 7 pF | — |
| سطح تحریک (Drive level) | 1 تا 500 µW (معمول 100 µW) | — |
| پیرشدگی | حداکثر ±3 ppm در سال | 25°C |
| دمای کاری | -20 تا +70 °C یا -40 تا +85 °C | بسته به کد سفارش |
| حداکثر دمای لحیم Reflow | 260 °C به مدت حداکثر 10 ثانیه | — |

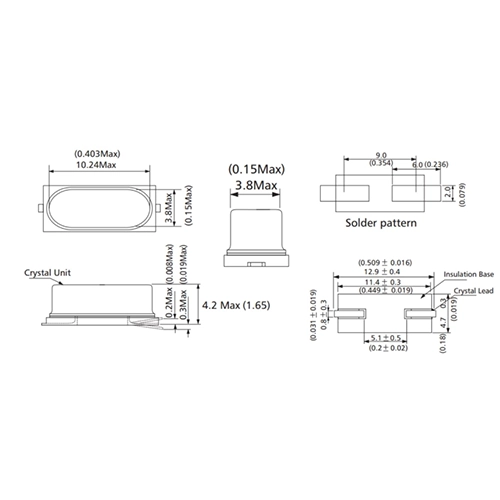

| ابعاد | 11.4 × 4.8 × 3.8 mm | — |
منبع مشخصات: فایل دیتاشیت HC-49SMD پیوست‌شده در صفحه‌ی همین محصول (نام سازنده در سند درج نشده است).
نکته‌ی طراحی
مقدار خازن‌های دو طرف کریستال را از ظرفیت بار (CL) حساب کنید: هر خازن ≈ 2 × (CL − ظرفیت پراکندگی برد). ظرفیت بار این سری در دیتاشیت بسته به کد سفارش 12 یا 20 پیکوفاراد است.
کاربردهای کریستال 7.3728MHz
- منبع کلاک میکروکنترلرهای AVR و 8051 برای UART بدون خطای Baud Rate.
- مودم‌ها، ماژول‌های ارتباط سریال و تجهیزات مخابراتی.
- بردهای دیجیتال و آموزشی که به کلاک دقیق نیاز دارند.
سوالات متداول درباره‌ی کریستال 7.3728MHz
چرا 7.3728 مگاهرتز برای UART مناسب است؟
7,372,800 تقسیم بر 16 برابر 460,800 است که دقیقاً 4 برابر 115200 است. پس نرخ‌های استاندارد مثل 9600، 57600 و 115200 بدون خطا ساخته می‌شوند.
خازن‌های کنار کریستال چه مقداری باشند؟
به ظرفیت بار کریستال بستگی دارد. برای مثال با CL=20pF و حدود 5pF ظرفیت پراکندگی برد، هر خازن حدود 2 × (20 − 5) = 30pF می‌شود. برای CL=12pF مقدار کمتر لازم است.
آیا این کریستال را می‌توان با هویه لحیم کرد؟
بله؛ برای لحیم Reflow طبق دیتاشیت حداکثر دمای 260 درجه به مدت 10 ثانیه مجاز است. با هویه هم زمان تماس را کوتاه نگه دارید.
