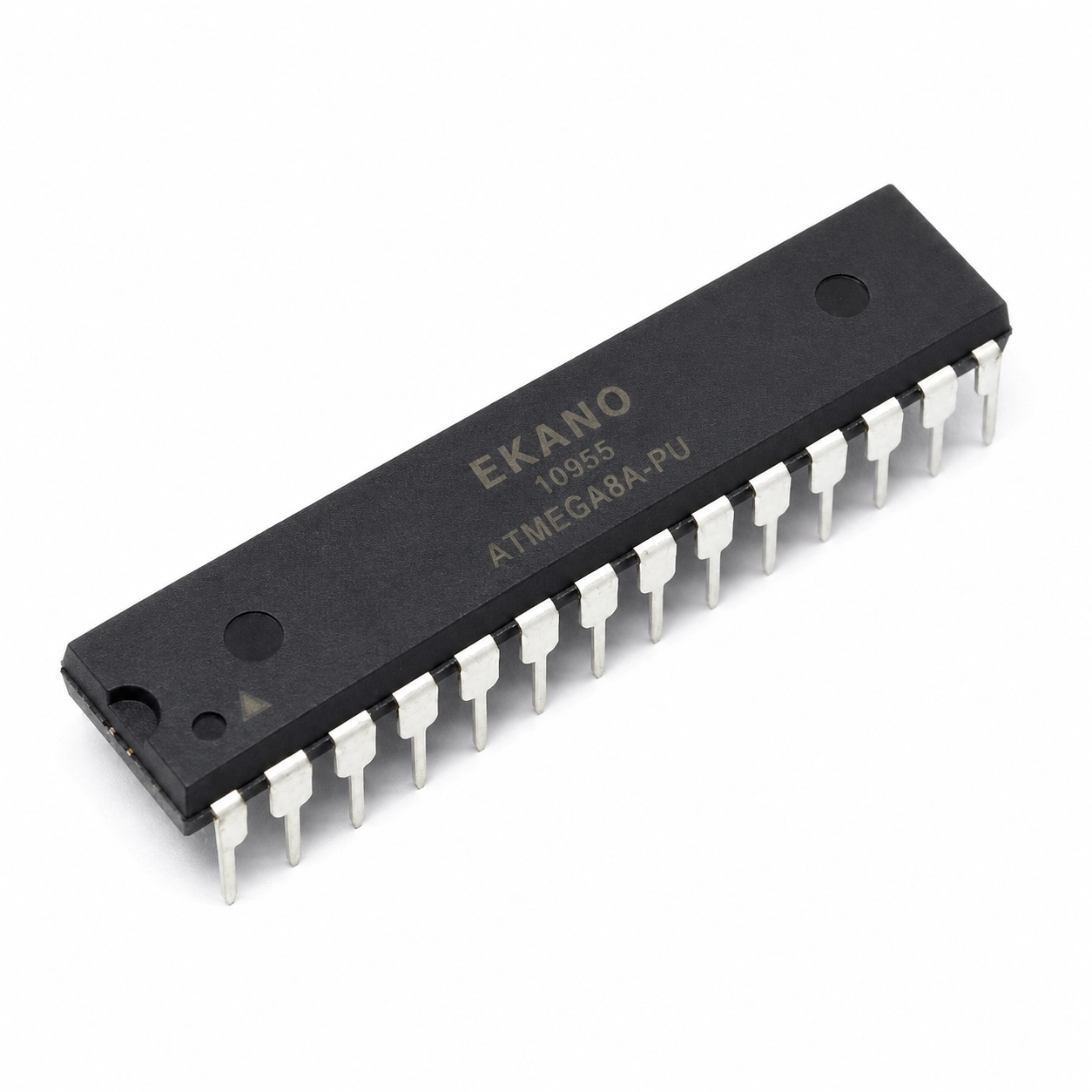

میکروکنترلر AVR مدل ATMEGA8A-PU پکیج DIP-28

کد محصول: 10955
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

ATMEGA8A-PU DIP-28

یک میکروکنترلر 8 بیتی با حافظه Flash هشت کیلوبایت و توان پردازشی تا 16MIPS است و در پروژه‌های آموزشی، رباتیک، مدارهای کنترلی، Embedded و نمونه‌سازی الکترونیکی کاربرد دارد.

5,018,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ATmega8A-PU یک میکروکنترلر 8 بیتی AVR از Microchip در پکیج DIP-28 است که 8 کیلوبایت حافظه‌ی فلش، 1 کیلوبایت SRAM، 512 بایت EEPROM و تا 16 MIPS در 16 مگاهرتز دارد. این تراشه برای آموزش AVR، پروژه‌های کنترلی ساده و نمونه‌سازی روی بردبورد استفاده می‌شود.

  • حافظه‌ی فلش8 KB
  • SRAM1 KB
  • فرکانس16 MHz
  • پکیج28-pin PDIP

مشخصات فنی ATmega8A-PU (طبق دیتاشیت)

پارامترمقدارشرایط
معماریAVR هشت‌بیتی RISC؛ 130 دستورالعمل، 32 رجیستر عمومی—
حداکثر سرعتتا 16 MIPS در 16 MHz—
حافظه‌ی فلش8 KB (قابلیت Self-programming)10,000 بار نوشتن/پاک‌کردن
SRAM1 KB—
EEPROM512 بایت100,000 بار نوشتن/پاک‌کردن
پایه‌های I/O23 خط قابل برنامه‌ریزی—
ADC6 کانال 10 بیتیدر پکیج PDIP
تایمرهادو تایمر 8 بیتی، یک تایمر 16 بیتی، RTC—
PWM3 کانال—
ارتباطاتUSART، SPI (Master/Slave)، TWI (I2C)—
ولتاژ و فرکانس کاری2.7 تا 5.5 V؛ 0 تا 16 MHz—
مصرف (4MHz، 3V، 25°C)فعال 3.6 mA؛ Idle 1.0 mA؛ Power-down 0.5 µA—
دمای کاری (ATmega8A-PU)-40 تا 85 °C (Industrial)—
پکیج28-pin PDIP (28P3)—

منبع مشخصات: دیتاشیت رسمی Microchip Technology (ATmega8A megaAVR Data Sheet, DS40001974B (2020))

نکته‌ی مهم

برای برنامه‌ریزی پروگرامر ISP (مثل USBasp) لازم است.

کاربردهای ATmega8A-PU

  • آموزش برنامه‌نویسی AVR با CodeVision، Atmel Studio یا Arduino IDE (با هسته‌ی مناسب).
  • کنترل‌کننده‌ی ساده‌ی رله، نمایشگر سون‌سگمنت، کیپد و سنسور.
  • نمونه‌سازی روی بردبورد؛ با سوکت DIP-28 قابل تعویض است.

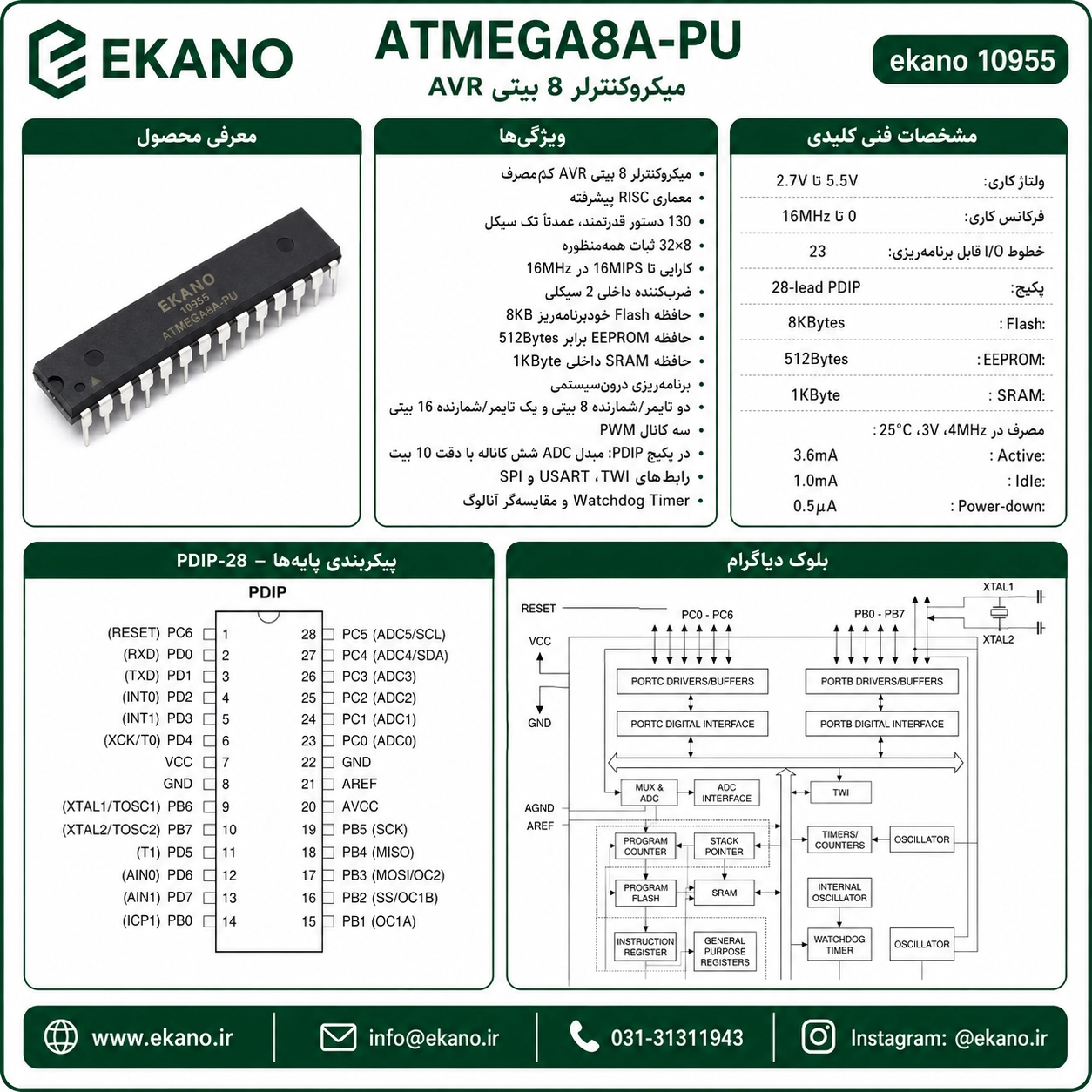

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ATmega8A-PU

ATmega8A با چه ولتاژ و فرکانسی کار می‌کند؟

طبق دیتاشیت Microchip، ATmega8A با ولتاژ 2.7 تا 5.5 ولت و فرکانس 0 تا 16 مگاهرتز کار می‌کند. برای حداکثر فرکانس در ولتاژهای پایین، نمودار Speed Grade دیتاشیت را ببینید.

ATmega8A را با آردوینو می‌توان برنامه‌ریزی کرد؟

بله، با نصب هسته‌ی سازگار با ATmega8 در Arduino IDE و یک پروگرامر ISP یا آردوینو در نقش ISP. حافظه‌ی 8 کیلوبایتی برای برنامه‌های ساده کافی است.

ATmega8A چند کانال ADC دارد؟

در پکیج PDIP (همین DIP-28) شش کانال ADC ده‌بیتی دارد. نسخه‌های TQFP و VQFN هشت کانال دارند.
