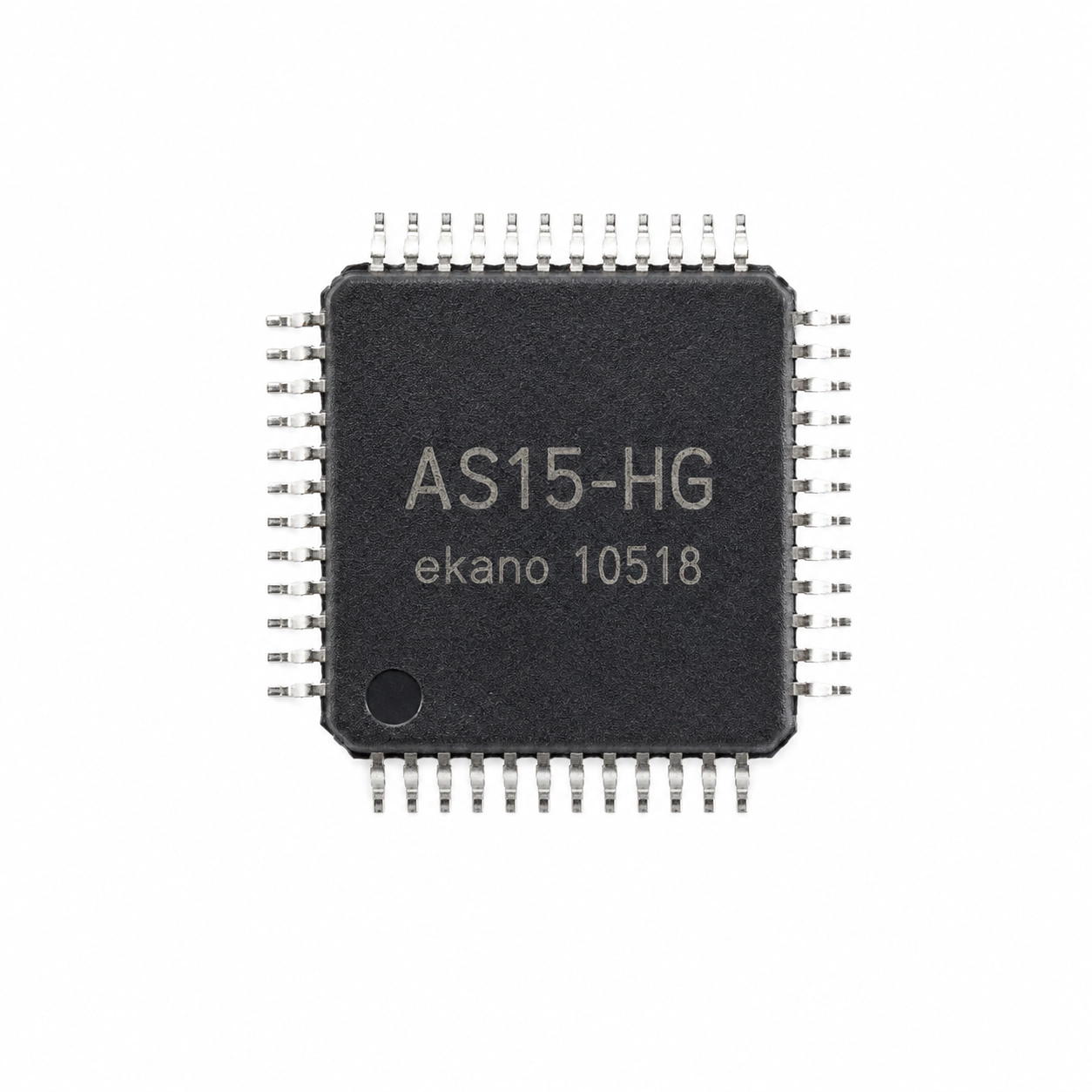

تراشه TQFP-48 | AS15-HG

کد محصول: 10518
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

AS15-HG  یک درایور گاما 14+1 کاناله برای TFT-LCD است که برای تولید ولتاژهای دقیق مرجع و بهبود کیفیت تصویر در نمایشگرهای LCD استفاده می‌شود.

ناموجود

AS15-GH (EC5575-G) یک آی‌سی درایور ولتاژ گاما برای نمایشگرهای TFT-LCD است که وظیفه آن ایجاد و بافر کردن ولتاژهای مرجع مورد نیاز برای تصحیح گاما و بهبود کیفیت تصویر در پنل‌های LCD می‌باشد. این تراشه شامل چندین تقویت‌کننده بافر داخلی برای تولید ولتاژهای دقیق و پایدار است.

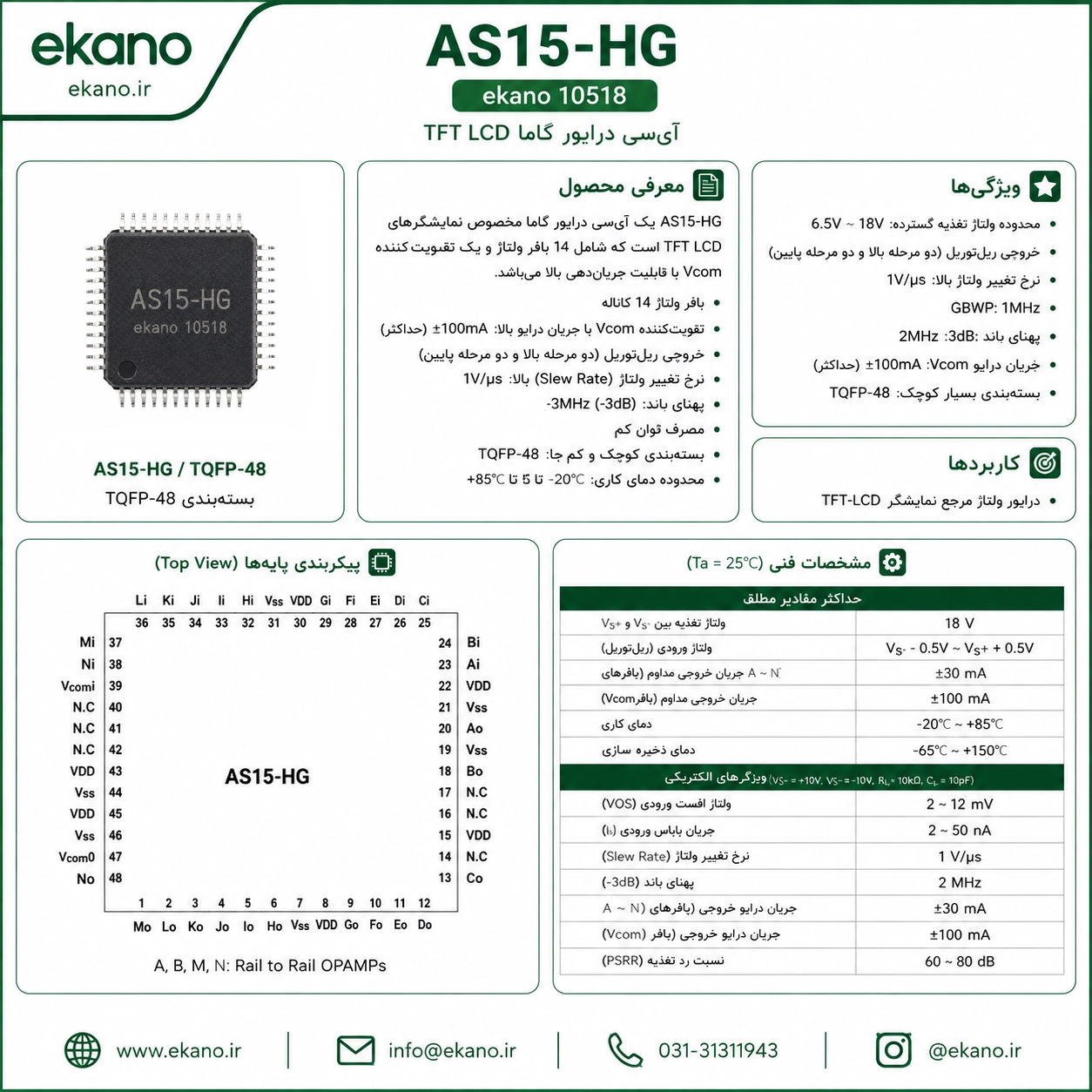

دیتاشیت

مشخصات فنی:

نوع قطعه: Voltage Buffer / Gamma Reference Driver

پکیج: TQFP-48

تعداد کانال: 14+1 Channel

ولتاژ تغذیه: 6.5 ولت تا 18 ولت

محدوده دمای کاری: -20 تا +85°C

نرخ تغییر (Slew Rate): 1 V/µs

پهنای باند (GBWP): 1 MHz

پهنای باند -3dB: تا 2 MHz

نوع خروجی: Rail-to-Rail

ساختار داخلی:

دارای مدار تقویت‌کننده Vcom

دارای 4 بافر Rail-to-Rail (دو مرحله بالا + دو مرحله پایین)

دارای 10 بافر ولتاژی برای گاما

ویژگی‌ها:

تولید ولتاژهای دقیق گاما برای LCD

خروجی Rail-to-Rail برای دامنه کامل سیگنال

مصرف توان مناسب و پایداری بالا

پاسخ فرکانسی سریع

طراحی مناسب برای پنل‌های TFT

کاربردها:

پنل‌های TFT-LCD

تلویزیون‌ها و مانیتورها

نمایشگرهای صنعتی

بردهای درایور تصویر

سیستم‌های پردازش تصویر
