توضیحات

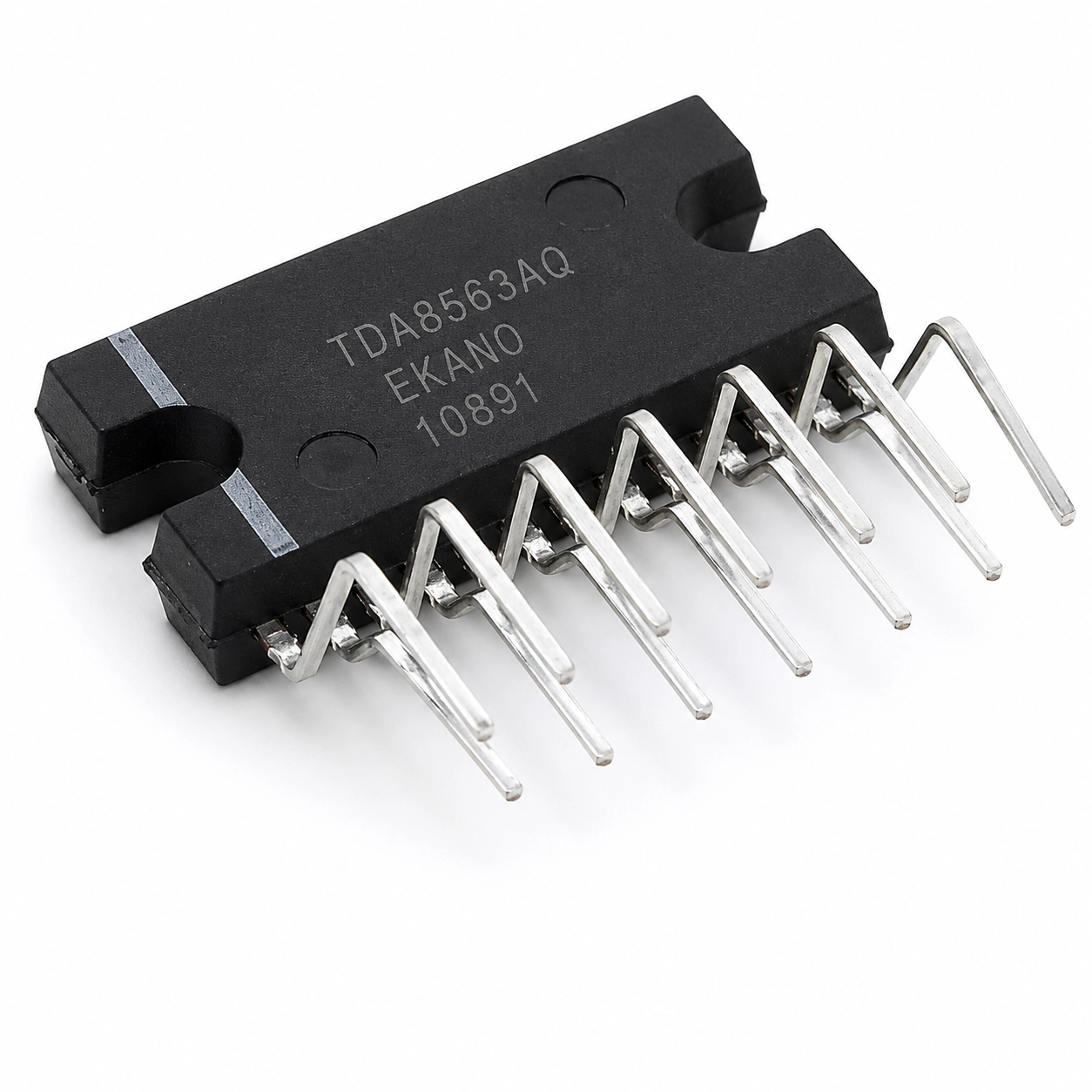

این آیسی یک تقویتکننده توان صوتی استریو Class-B با ساختار BTL است که بهطور ویژه برای رادیو و سیستمهای صوتی خودرو طراحی شده است. آیسی TDA8563AQ با پکیج قدرت 13 پایه، توان خروجی بالا و قابلیت راهاندازی بلندگوهای 2 و 4 اهم، برای بخش خروجی صدای ضبط و آمپلیفایر خودرو گزینهای مناسب محسوب میشود.

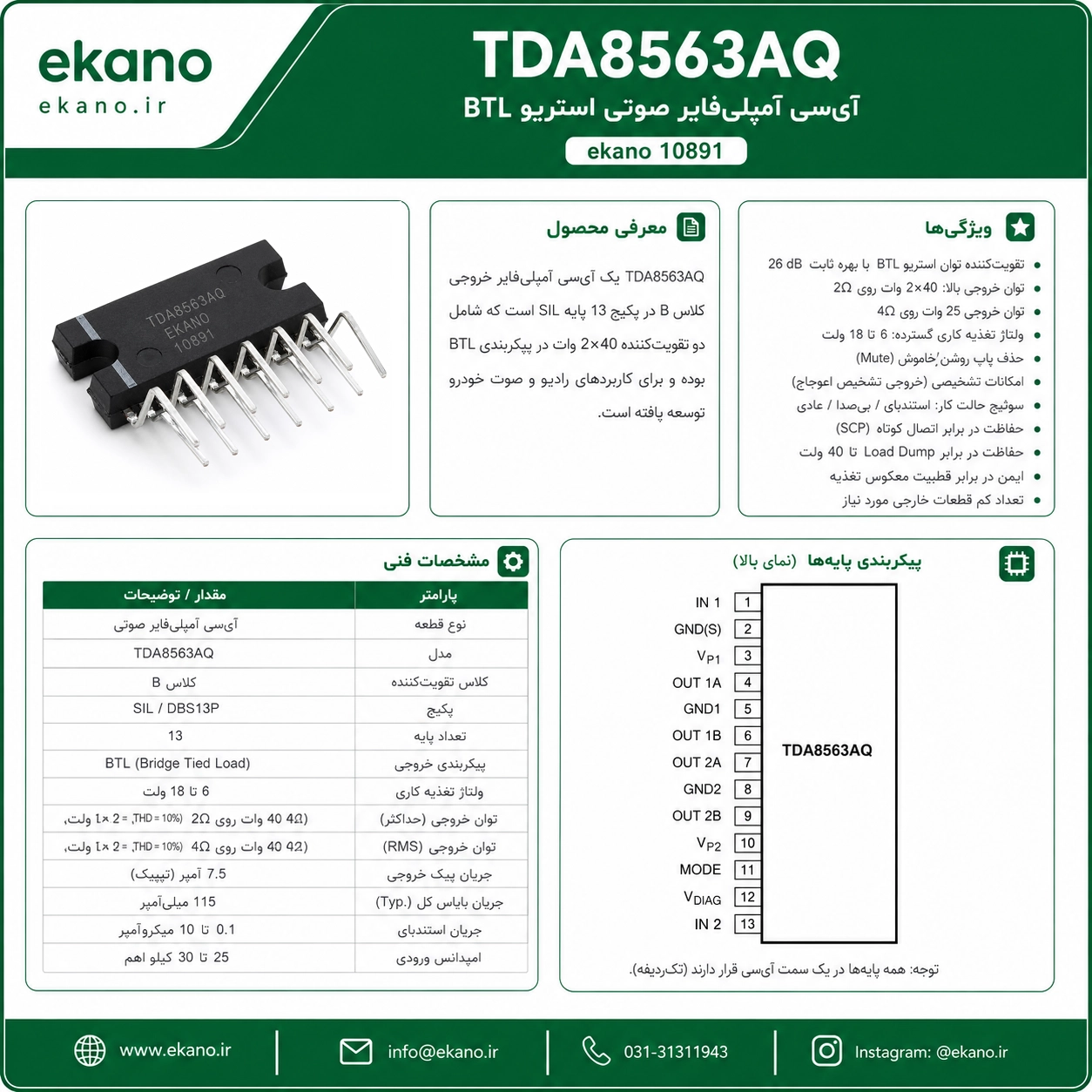

مشخصات فنی:
نوع قطعه: آیسی آمپلیفایر صوتی
مدل (P/N): TDA8563AQ
نوع آمپلیفایر: Class-B
نوع خروجی: استریو دو کاناله
نوع ساختار خروجی: BTL
نوع پکیج: DBS13P
کد پکیج: SOT141-6
تعداد پایه: 13
حداقل ولتاژ تغذیه: 6 ولت
ولتاژ تغذیه معمول: 14.4 ولت
حداکثر ولتاژ تغذیه: 18 ولت
توان خروجی در بار 2 اهم: 2×40 وات
توان خروجی در بار 4 اهم: 2×25 وات
امپدانس بار قابل پشتیبانی: 2 و 4 اهم
حداکثر جریان پیک تکرارشونده خروجی: 7.5 آمپر
جریان مصرفی بدون بار: 115 میلیآمپر
جریان Standby تیپیکال: 0.1 میکروآمپر
حداکثر جریان (Standby): 10 میکروآمپر
امپدانس ورودی: 30 کیلواهم تیپیکال
گین ولتاژ حلقه بسته: 26 دسیبل تیپیکال
جداسازی کانالها: 50 دسیبل تیپیکال
نسبت دفع ریپل تغذیه: 60 دسیبل تیپیکال
حداکثر نویز ولتاژ خروجی: 120 میکروولت
قابلیت Standby: دارد
قابلیت Mute: دارد
خروجی Diagnostic: دارد
حفاظت Load Dump: دارد
حفاظت اتصال کوتاه: دارد
حفاظت حرارتی: دارد
حفاظت معکوس شدن پلاریته: دارد
حفاظت ESD: دارد
ویژگیها:
آمپلیفایر صوتی Class-B مناسب برای سیستمهای صوتی خودرو
دارای دو کانال تقویتکننده مستقل با ساختار BTL
توان خروجی تا 40 وات برای هر کانال در بار 2 اهم
توان خروجی 25 وات برای هر کانال در بار 4 اهم
قابلیت راهاندازی بلندگوهای 2 و 4 اهم
نیاز به تعداد بسیار کم قطعات جانبی
دارای گین داخلی ثابت برای سادهتر شدن طراحی مدار
ولتاژ Offset خروجی پایین
نویز خروجی پایین برای تقویت صدای شفافتر
دارای قابلیت Diagnostic برای تشخیص اعوجاج، اتصال کوتاه و افزایش دما
مجهز به کلید انتخاب حالت Operating، Mute و Standby
دارای دفع مناسب ریپل و نویز منبع تغذیه
حفاظت در برابر Load Dump سیستم برق خودرو
ایمن در برابر اتصال کوتاه خروجی به زمین و ولتاژ تغذیه
دارای حفاظت در برابر اتصال کوتاه دو سر بار
توان تلفاتی پایین در شرایط اتصال کوتاه
مجهز به حفاظت حرارتی داخلی
دارای حفاظت در برابر معکوس شدن پلاریته تغذیه
مجهز به حفاظت در برابر تخلیه الکترواستاتیکی ESD
بدون صدای Plop هنگام روشن و خاموش شدن
دارای پایههای انعطافپذیر و مقاومت حرارتی پایین
کاربردها:
رادیو خودرو
ضبط ماشین
سیستم صوتی اتومبیل
آمپلیفایرهای استریو دو کاناله
مدارهای تقویت توان صوتی
بردهای خروجی صدای خودرو
راهاندازی بلندگوهای 2 اهم
راهاندازی بلندگوهای 4 اهم
تعمیر بردهای صوتی خودرو
جایگزینی آیسی آمپلیفایر معیوب در مدارهای سازگار
