توضیحات

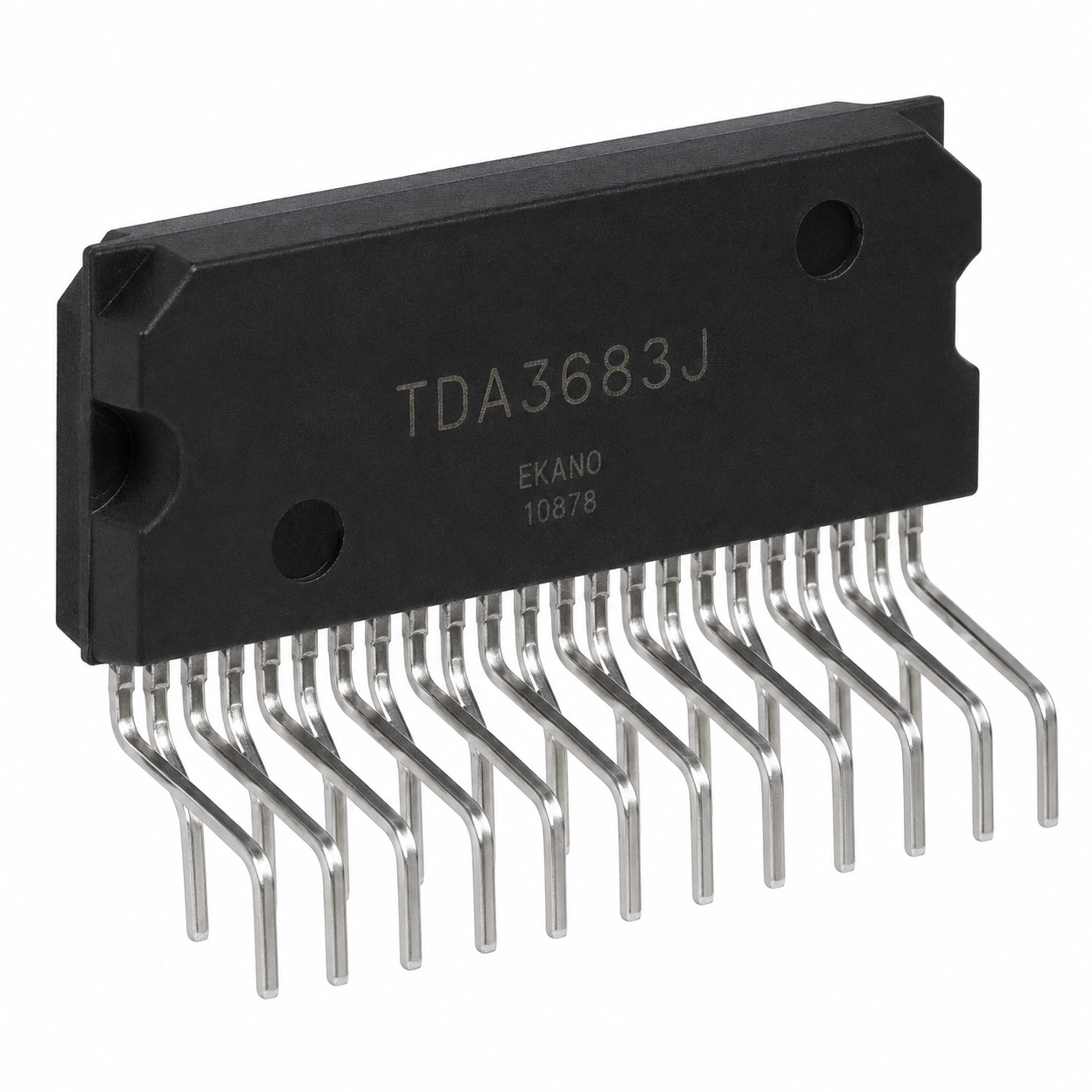

این آیسی یک رگولاتور ولتاژ چندخروجی بههمراه سوئیچ قدرت و Ignition Buffer است که بهطور ویژه برای تأمین توان بخشهای مختلف سیستم صوتی و رادیوی خودرو طراحی شده است. آیسی TDA3683J با 3 رگولاتور Standby و 4 رگولاتور سوئیچشونده، امکان تأمین ولتاژ بخشهایی مانند میکروکنترلر، DSP، تیونر، پردازشگر صوت و کنترل CD را فراهم کرده و با پشتیبانی از تغذیه بکاپ، گزینهای مناسب برای مدارهای مدیریت توان خودرو محسوب میشود.

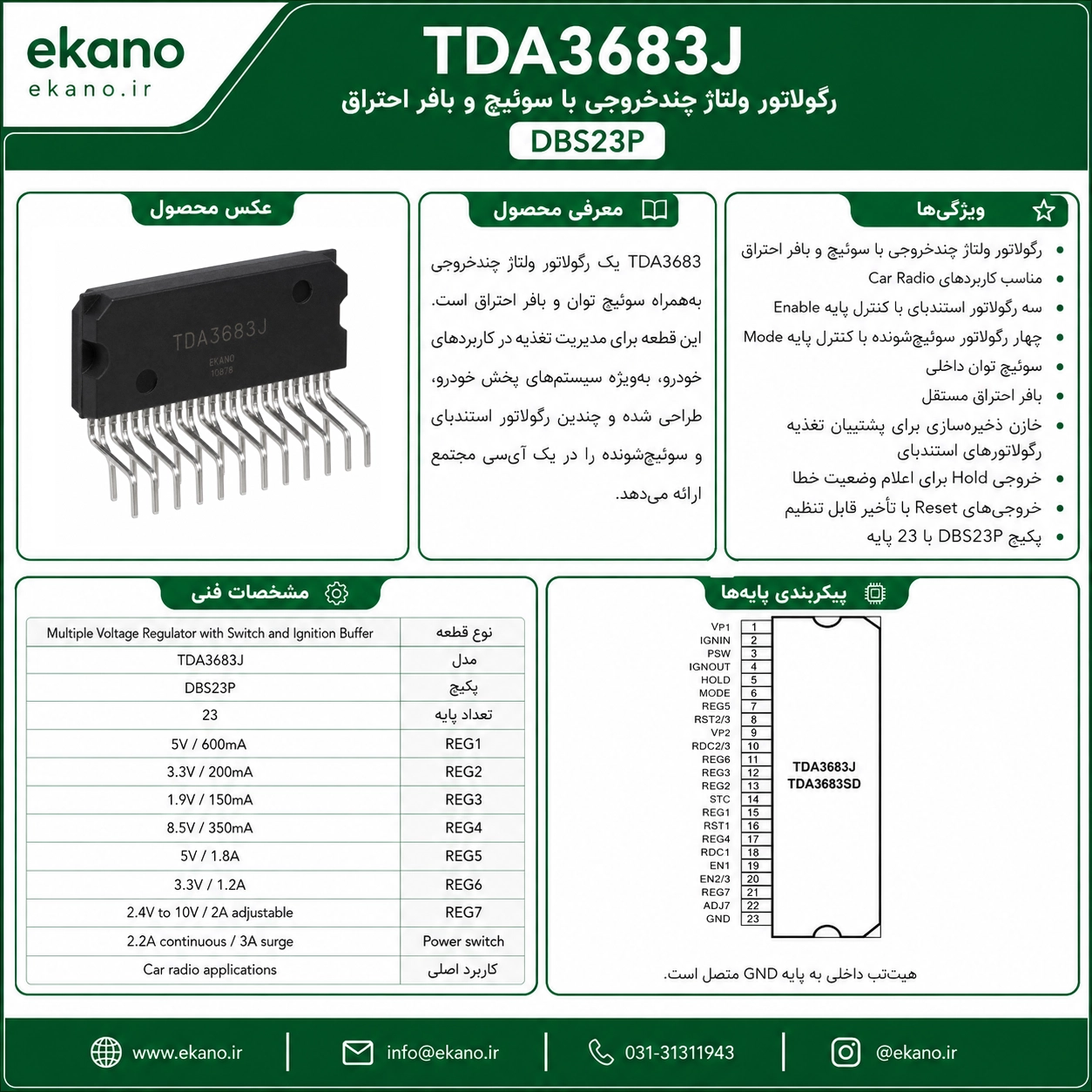

مشخصات فنی:
نوع قطعه: آیسی رگولاتور ولتاژ چندخروجی
مدل (P/N): TDA3683J
نوع کاربرد: مدیریت و تأمین توان سیستم صوتی خودرو
نوع عملکرد: Multiple Voltage Regulator with Power Switch and Ignition Buffer
نوع پکیج: DBS23P
کد پکیج: SOT411-1
تعداد پایه: 23
تعداد رگولاتور (Standby): 3 خروجی
تعداد رگولاتور (Switched): 4 خروجی
خروجی (REG1): 5 ولت / 600 میلیآمپر
کنترل REG1: ورودی EN1
خروجی (REG2): 3.3 ولت / 200 میلیآمپر
کنترل REG2: ورودی EN2/3
خروجی (REG3): 1.9 ولت / 150 میلیآمپر
کنترل REG3: ورودی EN2/3
خروجی (REG4): 8.5 ولت / 350 میلیآمپر
خروجی (REG5): 5 ولت / 1.8 آمپر
خروجی REG6: 3.3 ولت / 1.2 آمپر
محدوده ولتاژ خروجی (REG7): 2.4 تا 10 ولت
حداکثر جریان خروجی (REG7): 2 آمپر
نوع تنظیم REG7: قابل تنظیم با تقسیم مقاومتی خارجی
جریان پیوسته (Power Switch): 2.2 آمپر
جریان Surge پاور سوئیچ: 3 آمپر
Ignition Buffer داخلی: دارد
نوع خروجی Ignition Buffer: معکوس و Open-Collector
پشتیبانی از تغذیه Backup: دارد
ورودی خازن ذخیرهساز STC: دارد
محدوده ولتاژ کاری (VP1): 9 تا 18 ولت
محدوده ولتاژ کاری (VP2): 6.5 تا 18 ولت
ولتاژ تغذیه معمول: 14.4 ولت
محدوده دمای پیوند کاری: منفی 40 تا مثبت 150 درجه سانتیگراد
ویژگیها:
دارای 7 رگولاتور داخلی برای تأمین ولتاژ بخشهای مختلف سیستم صوتی خودرو
مجهز به 3 رگولاتور Standby مستقل برای تغذیه مدارهای دیجیتال
مناسب برای تأمین تغذیه میکروکنترلر، DSP و شبکه CAN
دارای 4 رگولاتور سوئیچشونده برای تیونر، مدار منطقی و پردازشگر صوت
خروجی REG7 قابل تنظیم از 2.4 تا 10 ولت
دارای Power Switch با جریان پیوسته 2.2 آمپر و جریان Surge تا 3 آمپر
مجهز به Ignition Buffer مستقل برای دریافت سیگنال سوئیچ خودرو
دارای حفاظت ورودی Ignition در برابر ترنزینتهای ولتاژ بالا
پشتیبانی از خازن ذخیرهساز برای حفظ تغذیه رگولاتورهای Standby هنگام افت کوتاهمدت باتری
مناسب برای حفظ عملکرد مدارهای دیجیتال هنگام استارت خودرو
دارای حفاظت اتصال کوتاه در خروجی رگولاتورها و Power Switch
مجهز به محدودکننده جریان و Foldback Current Protection
دارای حفاظت حرارتی و Load Dump
پکیج 23 پایه قدرت با مقاومت حرارتی پایین مناسب برای بردهای سیستم صوتی خودرو
کاربردها:
رادیو و ضبط خودرو
سیستمهای صوتی اتومبیل
برد تغذیه Car Audio
تغذیه میکروکنترلر خودرو
تغذیه DSP صوتی
مدارهای CAN Bus
مدار تیونر رادیویی
پردازشگرهای صوتی
کنترل CD و Tape
مدارهای مدیریت توان تجهیزات خودرویی
