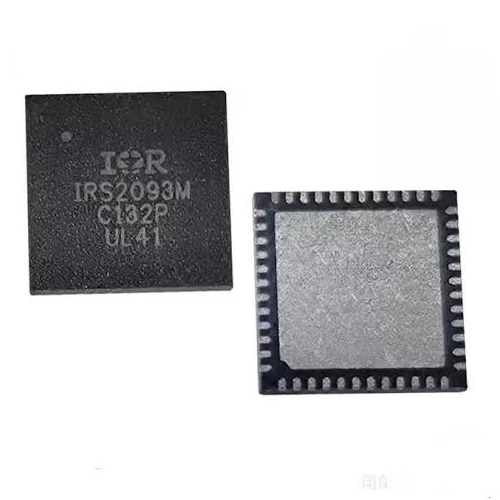

تراشه QFN-48 | IRS2093M

این آی‌سی یک درایور آمپلی‌فایر صوتی Class-D چهارکاناله است که برای طراحی آمپلی‌فایرهای دیجیتال چندکاناله با راندمان بالا استفاده می‌شود. آی‌سی IRS2093M با پکیج QFN-48، مدولاتورهای PWM داخلی، درایورهای High-Side و Low-Side، حفاظت اضافه‌جریان قابل تنظیم و قابلیت تنظیم Dead-Time، برای آمپلی‌فایرهای خودرو، سیستم‌های صوتی چندکاناله، پاور آمپلی‌فایر و بردهای صوتی Class-D گزینه‌ای کاربردی محسوب می‌شود.

مشخصات فنی:

نوع قطعه: آی‌سی درایور آمپلی‌فایر صوتی

مدل (P/N): IRS2093M

مدل کامل رایج: IRS2093MPBF / IRS2093MTRPBF

نوع عملکرد: 4-Channel Digital Audio Amplifier Driver

کلاس کاری: Class-D

نوع ورودی: Analog Input

تعداد کانال: 4 کانال

نوع مدولاتور: PWM Modulator داخلی

توپولوژی قابل پشتیبانی: Half-Bridge و Full-Bridge

نوع خروجی: درایور گیت High-Side و Low-Side

نوع ماسفت خروجی: ماسفت خارجی

نوع پکیج رسمی: MLPQ-48 / PG-VQFN-48

نام رایج در بازار: QFN-48

ابعاد پکیج: 7×7 میلی‌متر

فاصله پایه‌ها: 0.50 میلی‌متر

تعداد پایه: 48

نوع نصب: SMD / Surface Mount

حداکثر ولتاژ Offset: مثبت و منفی 100 ولت

ولتاژ کاری VCC: برابر 10 تا 15 ولت

حداکثر فرکانس سوئیچینگ: 800 کیلوهرتز

جریان خروجی Source درایور گیت: حدود 0.5 آمپر

جریان خروجی Sink درایور گیت: حدود 0.6 آمپر

ولتاژ مرجع VREF: حدود 5.1 ولت

قابلیت تنظیم Dead-Time: دارد

مقادیر Dead-Time قابل انتخاب: 45، 65، 85 و 105 نانوثانیه

حفاظت اضافه‌جریان: دارد

نوع حفاظت اضافه‌جریان: Programmable Over Current Protection

تاخیر حفاظت اضافه‌جریان: حداکثر 500 نانوثانیه

تاخیر خاموشی Shutdown: حداکثر 250 نانوثانیه

کاهش صدای کلیک Start / Stop: دارد

حفاظت افت ولتاژ UVLO: دارد

محدوده دمای کاری: منفی 40 تا مثبت 125 درجه سانتی‌گراد

حداکثر دمای جانکشن: 150 درجه سانتی‌گراد

وضعیت RoHS: دارد

ویژگی‌ها:

درایور تخصصی آمپلی‌فایر صوتی Class-D چهارکاناله

مناسب برای طراحی آمپلی‌فایرهای دیجیتال چندکاناله با ماسفت خارجی

دارای مدولاتورهای PWM داخلی برای هر کانال

قابل استفاده در ساختارهای Half-Bridge و Full-Bridge

پشتیبانی از ولتاژ Offset بالا تا مثبت و منفی 100 ولت

دارای حفاظت اضافه‌جریان قابل‌برنامه‌ریزی برای افزایش ایمنی مدار

امکان تنظیم Dead-Time برای بهینه‌سازی عملکرد خروجی

دارای قابلیت کاهش صدای کلیک هنگام روشن و خاموش شدن

مجهز به حفاظت افت ولتاژ برای عملکرد پایدارتر مدار

پکیج QFN-48 کوچک و مناسب برای بردهای صوتی SMD فشرده

مناسب برای آمپلی‌فایرهای خودرو و سیستم‌های صوتی چندکاناله

کاربردها:

آمپلی‌فایر صوتی Class-D

پاور آمپلی‌فایر چندکاناله

سیستم صوتی خودرو

هدیونیت خودرو

آمپلی‌فایر ساب‌ووفر

اسپیکر اکتیو

سیستم‌های صوتی خانگی

بردهای صوتی دیجیتال

درایور ماسفت Half-Bridge

درایور ماسفت Full-Bridge

تجهیزات صوتی توان‌بالا

تعمیر بردهای آمپلی‌فایر Class-D

جایگزینی آی‌سی درایور صوتی در مدارهای سازگار
