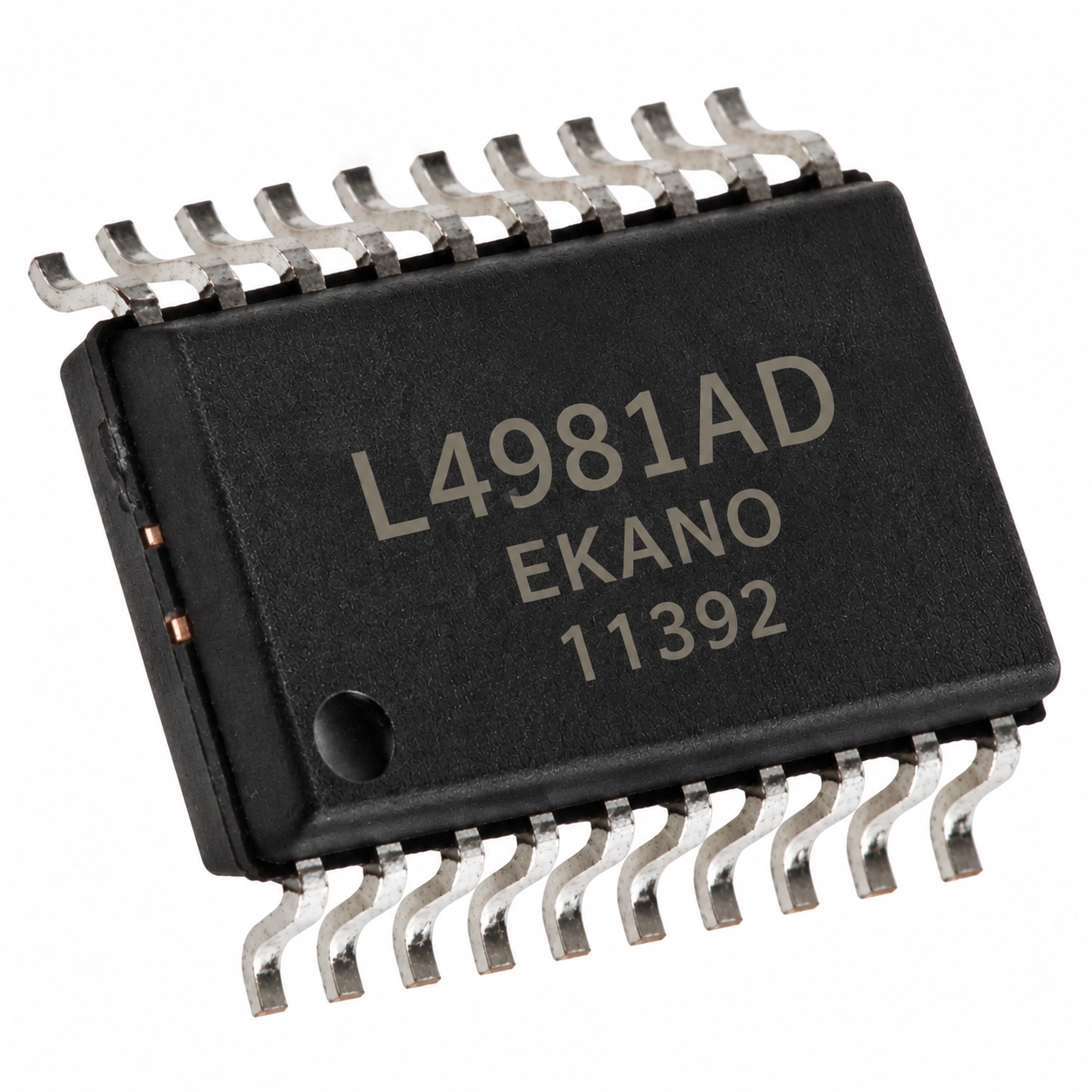

تراشه SOP-20 | L4981AD

کد محصول: 11392
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

آی‌سی L4981AD یک کنترلر PFC با پکیج SOP-20 و کنترل Average Current Mode PWM برای اصلاح ضریب توان منابع تغذیه است. این قطعه با Soft Start، OVP، OCP، UVLO و توانایی کار با ورودی 85 تا 265 ولت AC برای مدارهای Boost PFC و SMPS کاربرد دارد.

5,673,400 ریال

موجود در انبار

آی‌سی L4981AD یک کنترلر اصلاح ضریب توان (PFC) برای استفاده در منابع تغذیه سوئیچینگ است. این تراشه با پکیج SOP-20 دارای تقویت‌کننده خطا، تقویت‌کننده جریان و خروجی درایو گیت بوده و برای کنترل مدارهای PFC در منابع تغذیه کاربرد دارد.

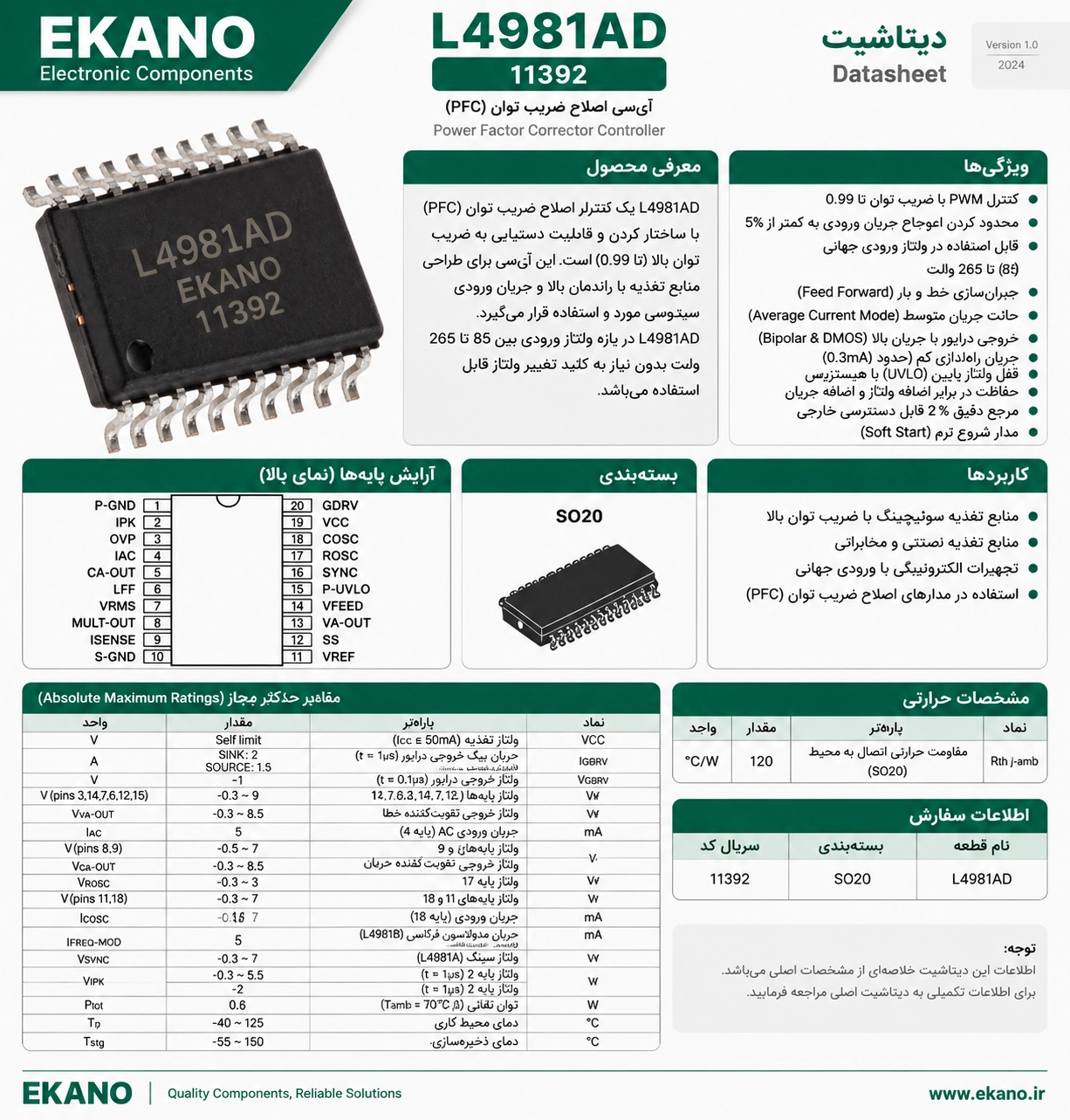

دیتاشیت

مشخصات فنی:

  • مدل: L4981AD
  • خانواده: L4981A / L4981B
  • نوع تراشه: Power Factor Corrector (PFC)
  • نوع پکیج: SO-20 / SOP-20
  • تعداد پایه: ۲۰ پایه
  • فناوری ساخت: BCD 60II
  • نوع کنترل PWM: Average Current Mode
  • ضریب توان قابل دستیابی: تا ۰٫۹۹
  • اعوجاج جریان خط: کمتر از ۵٪
  • محدوده ولتاژ برق شهر: ۸۵ تا ۲۶۵ ولت AC
  • حالت فرکانس L4981A: فرکانس ثابت
  • فرکانس نوسان معمول: ۱۰۰ کیلوهرتز
  • محدوده پایداری فرکانس: ۸۰ تا ۱۲۰ کیلوهرتز
  • ولتاژ مرجع داخلی: ۵٫۱ ولت
  • دقت ولتاژ مرجع: ±۲٪
  • جریان خروجی مرجع: تا ۱۰ میلی‌آمپر
  • ولتاژ تغذیه کاری: حداکثر ۱۹٫۵ ولت
  • جریان راه‌اندازی معمول: ۰٫۳ میلی‌آمپر
  • جریان مصرف پس از روشن‌شدن: ۸ تا ۱۲ میلی‌آمپر
  • جریان مصرف کاری: ۱۲ تا ۱۶ میلی‌آمپر
  • جریان پیک درایور گیت، SINK: حداکثر ۲ آمپر
  • جریان پیک درایور گیت، SOURCE: حداکثر ۱٫۵ آمپر
  • نوع خروجی درایور گیت: Bipolar و DMOS Totem Pole
  • زمان صعود خروجی: ۵۰ تا ۱۵۰ نانوثانیه
  • زمان نزول خروجی: ۳۰ تا ۱۰۰ نانوثانیه
  • دارای UVLO با هیسترزیس
  • دارای آستانه روشن‌شدن قابل برنامه‌ریزی
  • دارای حفاظت اضافه‌ولتاژ
  • دارای حفاظت اضافه‌جریان
  • دارای Soft Start
  • محدوده دمای کاری: ۴۰- تا ۱۲۵+ درجه سانتی‌گراد
  • محدوده دمای نگهداری: ۵۵- تا ۱۵۰+ درجه سانتی‌گراد

ویژگی‌ها

  • کنترل کامل پیش‌تنظیم‌کننده PFC
  • دستیابی به ضریب توان بالا تا ۰٫۹۹
  • کاهش اعوجاج جریان ورودی به کمتر از ۵٪
  • قابلیت کار با برق شهر ۸۵ تا ۲۶۵ ولت AC
  • کنترل جریان متوسط بدون نیاز به Slope Compensation
  • مرجع ولتاژ دقیق و داخلی ۵٫۱ ولتی
  • درایور گیت جریان‌بالا برای MOSFET یا IGBT
  • دارای مدار تشخیص و حفاظت اضافه‌ولتاژ
  • دارای حفاظت اضافه‌جریان
  • دارای Soft Start
  • دارای مدار UVLO با هیسترزیس
  • امکان برنامه‌ریزی آستانه روشن‌شدن UVLO
  • قابلیت Feed Forward برای خط ورودی و بار
  • حساسیت پایین نسبت به نویز

کاربردها

  • مدارهای اصلاح ضریب توان PFC
  • پیش‌تنظیم‌کننده‌های PFC
  • منابع تغذیه سوئیچینگ
  • منابع تغذیه با ورودی برق شهر گسترده
  • مدارهای Boost PFC
  • منابع تغذیه با توان بالا

مزایا

  • بهبود ضریب توان منبع تغذیه
  • کاهش اعوجاج جریان ورودی
  • قابلیت کار با محدوده گسترده برق شهر
  • درایور گیت با جریان بالا
  • حفاظت داخلی در برابر شرایط غیرعادی
  • امکان تنظیم Soft Start
  • امکان تنظیم آستانه UVLO
  • مناسب برای طراحی منابع تغذیه PFC با توان بالا
