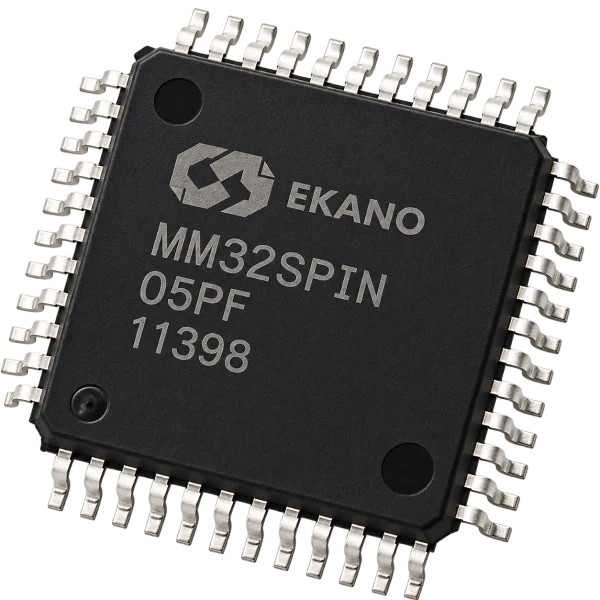

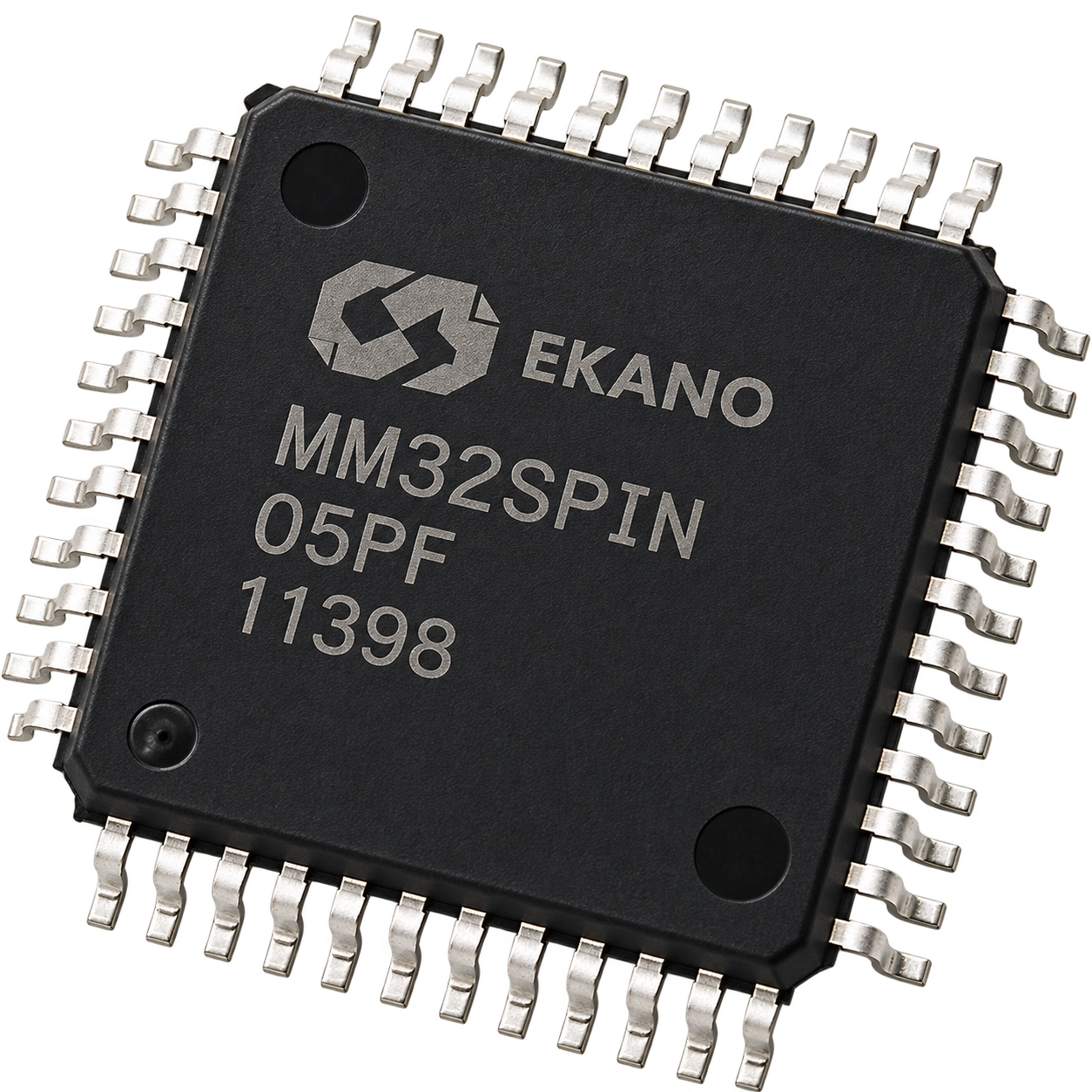

میکروکنترلر QFP-48 | MM32SPIN

کد محصول: 11398
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

آی‌سی MM32SPIN یک میکروکنترلر 32 بیتی کنترل موتور با هسته Arm Cortex-M0 و پکیج QFP-48 است. این قطعه برای کنترل موتور BLDC، فن، پمپ، ابزار برقی، بردهای درایور و تجهیزات صنعتی کاربرد دارد.

9,614,000 ریال

موجود در انبار

این آی‌سی یک میکروکنترلر 32 بیتی از خانواده MM32SPIN است که برای کاربردهای کنترل موتور، مدارهای درایور، تجهیزات کنترلی و بردهای الکترونیکی صنعتی طراحی شده است. آی‌سی MM32SPIN با هسته Arm Cortex-M0، حافظه Flash داخلی، تایمرهای مخصوص کنترل موتور، ADC دوازده‌بیتی و رابط‌های ارتباطی متنوع، برای کنترل موتورهای BLDC، فن، پمپ، ابزار برقی و بردهای کنترل سرعت گزینه‌ای مناسب محسوب می‌شود.

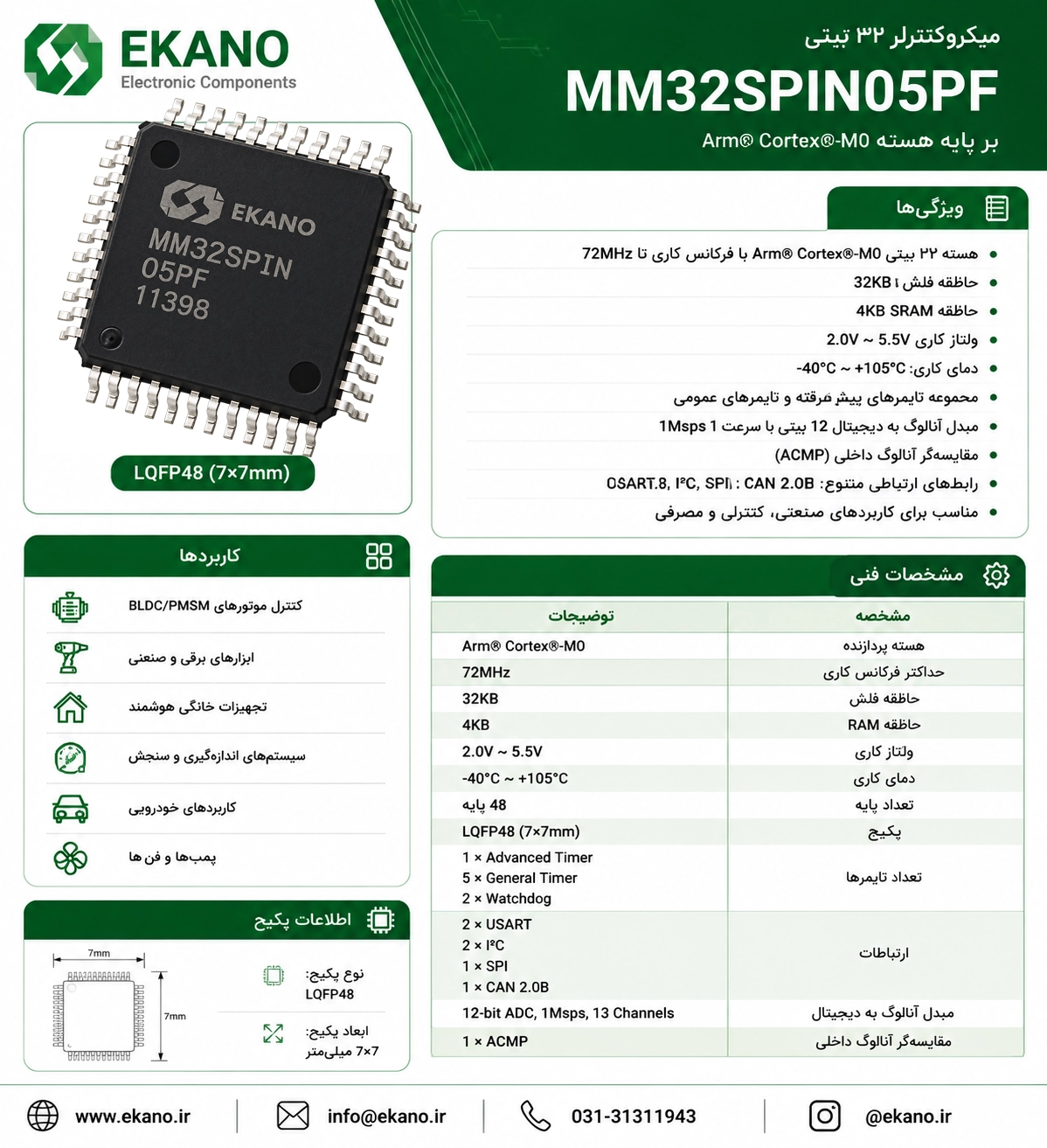

دیتاشیت

مشخصات فنی:

نوع قطعه: آی‌سی میکروکنترلر کنترل موتور

مدل خانواده: MM32SPIN

مدل قابل استناد در پکیج 48 پایه: MM32SPIN05PF

نوع معماری: 32-Bit MCU

هسته پردازنده: Arm Cortex-M0

حداکثر فرکانس کاری: 72 مگاهرتز

حافظه Flash: برابر 32 کیلوبایت

حافظه SRAM: برابر 4 کیلوبایت

نوع پکیج: QFP-48 / LQFP-48

ابعاد پکیج LQFP-48: برابر 7×7 میلی‌متر

تعداد پایه: 48

نوع نصب: SMD / Surface Mount

ولتاژ کاری: 2.0 تا 5.5 ولت

تعداد خطوط GPIO در مدل LQFP-48: حداکثر 39 خط

ADC داخلی: 12 بیت

تعداد کانال ADC در مدل (LQFP-48): 13 کانال

تایمر عمومی 16 بیتی: 4 عدد

تایمر عمومی 32 بیتی: 1 عدد

تایمر پیشرفته کنترل موتور: 1 عدد

رابط UART: دو عدد

رابط I2C: یک عدد

رابط SPI در مدل LQFP-48: دو عدد

مقایسه‌گر آنالوگ: دارد

Watchdog Timer: دارد

SysTick Timer: دارد

شناسه یکتا UID: برابر 96 بیت

محدوده دمای کاری: منفی 40 تا مثبت 105 درجه سانتی‌گراد

ویژگی‌ها:

میکروکنترلر 32 بیتی مناسب برای کنترل موتور و کاربردهای صنعتی

دارای هسته Arm Cortex-M0 با فرکانس کاری تا 72 مگاهرتز

مناسب برای کنترل موتورهای BLDC، فن، پمپ و موتورهای کوچک

دارای تایمر پیشرفته مخصوص تولید PWM و کنترل موتور

دارای ADC دوازده‌بیتی برای نمونه‌برداری از جریان، ولتاژ و سنسورها

پشتیبانی از رابط‌های UART، I2C و SPI برای ارتباط با مدارهای جانبی

دارای GPIO متعدد در پکیج QFP-48 برای طراحی بردهای کنترلی

محدوده ولتاژ کاری 2.0 تا 5.5 ولت مناسب برای مدارهای 3.3 و 5 ولت

دارای Watchdog و SysTick برای افزایش پایداری برنامه

مناسب برای طراحی بردهای کنترل سرعت و درایور موتور

پکیج LQFP-48 مناسب برای بردهای SMD و طراحی‌های فشرده

قابل استفاده در تعمیر و جایگزینی آی‌سی کنترل موتور در بردهای سازگار

کاربردها:

کنترل موتور BLDC

کنترل فن

کنترل پمپ

بردهای درایور موتور

بردهای کنترل سرعت

ابزارهای برقی

فن سرور

فن سقفی

اسکوتر و دوچرخه برقی

جاروبرقی

کمپرسور یخچال

برد کنترل کولر گازی

رباتیک

تجهیزات صنعتی و کنترلی

تعمیر و جایگزینی میکروکنترلر در بردهای سازگار
