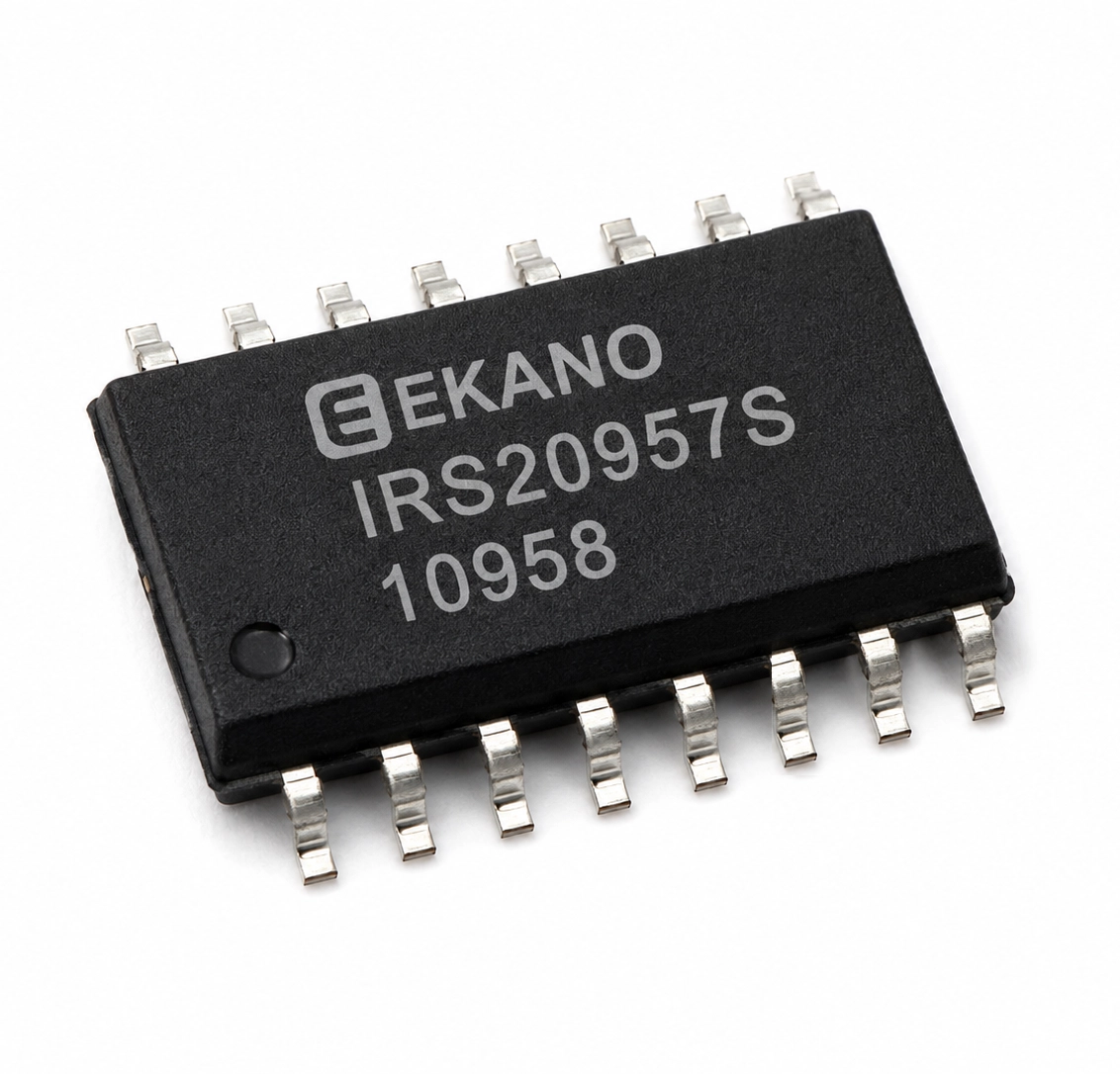

آی‌سی درایور آمپلی‌فایر کلاس D مدل IRS20957S پکیج SOP-16

کد محصول: 10958
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

IRS20957S SOP-16

یک درایور دیجیتال صوتی Class-D و ورودی PWM شناور است. این قطعه با جریان درایو 1A/1.2A، حفاظت اضافه جریان و تنظیم Dead-Time برای آمپلی‌فایرهای توان‌بالا کاربرد دارد.

5,612,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

آی‌سی درایور آمپلی‌فایر کلاس D مدل IRS20957S پکیج SOP-16 یک آی‌سی (مدار مجتمع) برای استفاده در مدارهای الکترونیکی و پروژه‌های ساخت و تعمیر است. طبق مشخصات کالا، نوع قطعه آن آی‌سی درایور آمپلی‌فایر صوتی و مدل (P/N) آن IRS20957S است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهآی‌سی درایور آمپلی‌فایر صوتی
  • مدل (P/N)IRS20957S
  • مدل تجاریIRS20957SPBF
  • نوع توپولوژیHalf-Bridge

مشخصات آی‌سی درایور آمپلی‌فایر کلاس D مدل IRS20957S پکیج SOP-16

پارامترمقدارشرایط
نوع قطعهآی‌سی درایور آمپلی‌فایر صوتیطبق مشخصات کالا
مدل (P/N)IRS20957Sطبق مشخصات کالا
مدل تجاریIRS20957SPBFطبق مشخصات کالا
نوع عملکردProtected Digital Audio Driverطبق مشخصات کالا
نوع توپولوژیHalf-Bridgeطبق مشخصات کالا
نوع ورودیPWMطبق مشخصات کالا
نوع پکیجSOP-16 / SOIC-16طبق مشخصات کالا
تعداد پایه16طبق مشخصات کالا
نوع نصبSMDطبق مشخصات کالا
تعداد کانال صوتی1 کانالطبق مشخصات کالا
تکنولوژی ساختHVICطبق مشخصات کالا
محدوده ولتاژ تغذیه (VCC)10 تا 15 ولتطبق مشخصات کالا
ولتاژ Offset خروجی±100 ولتطبق مشخصات کالا
جریان خروجی (Source)1 آمپرطبق مشخصات کالا
جریان خروجی (Sink)1.2 آمپرطبق مشخصات کالا
فرکانس کاریتا 800 کیلوهرتزطبق مشخصات کالا

کاربردهای آی‌سی درایور آمپلی‌فایر کلاس D مدل IRS20957S پکیج SOP-16

  • ساخت و تعمیر بردهای الکترونیکی.
  • پروژه‌های دانشجویی و آموزشی.
  • جایگزینی قطعه‌ی معیوب با همان شماره‌فنی.

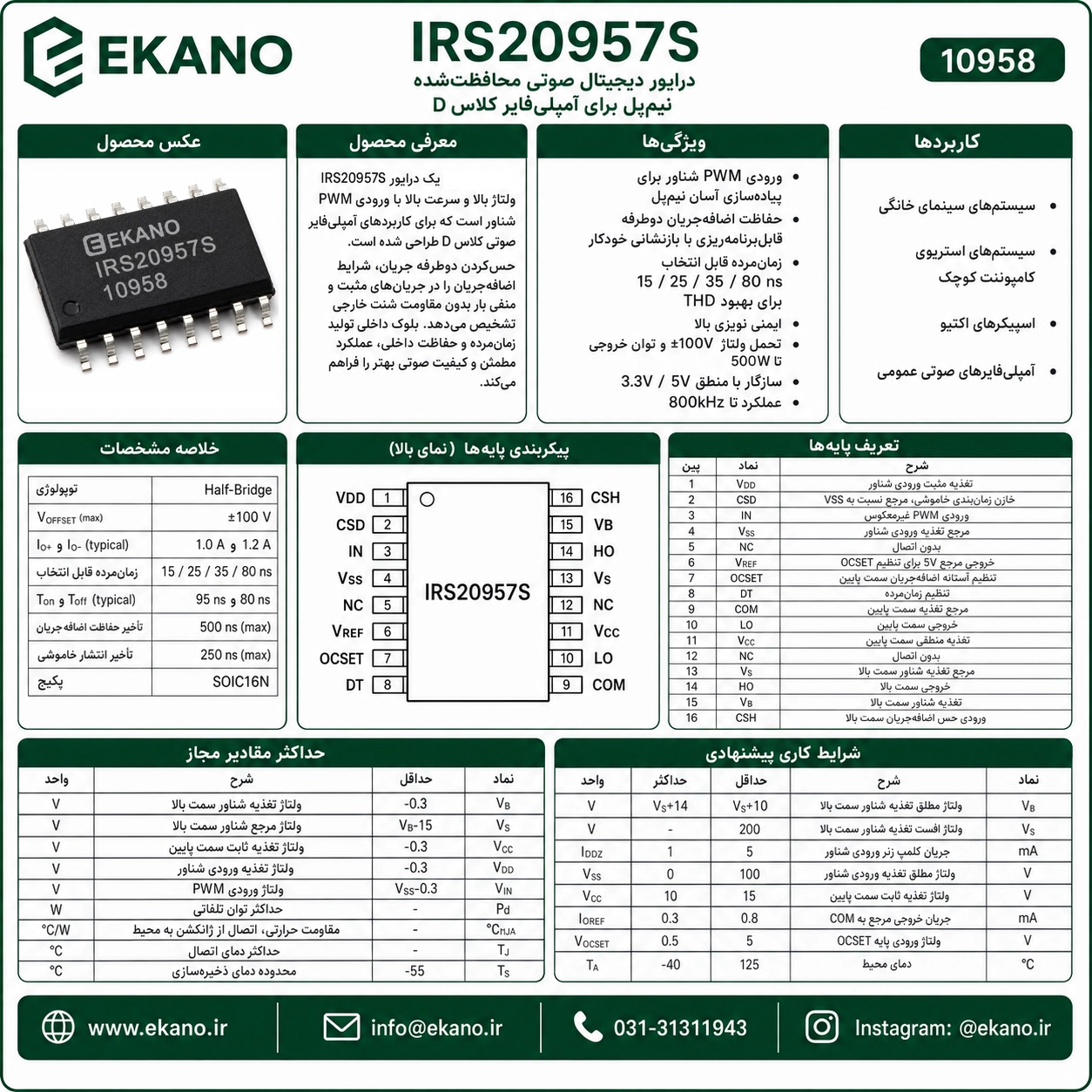

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی آی‌سی درایور آمپلی‌فایر کلاس D مدل IRS20957S پکیج SOP-16

پایه‌ی یک آی‌سی کجاست؟

پایه‌ی یک با نقطه یا فرورفتگی روی بدنه مشخص می‌شود و شماره‌ی پایه‌ها از آن‌جا شمرده می‌شود؛ نقشه‌ی پایه‌ها در دیتاشیت مدل آمده است.

آیا خازن دی‌کوپلینگ لازم است؟

معمولاً بله؛ یک خازن کوچک نزدیک پایه‌ی تغذیه نویز را کاهش می‌دهد.

در هنگام لحیم‌کاری به چه نکته‌ای توجه کنم؟

برای جلوگیری از آسیب حرارتی، زمان لحیم‌کاری را کوتاه نگه دارید و در صورت امکان از سوکت استفاده کنید؛ قطعات حساس به الکتریسیته‌ی ساکن (ESD) هستند.
