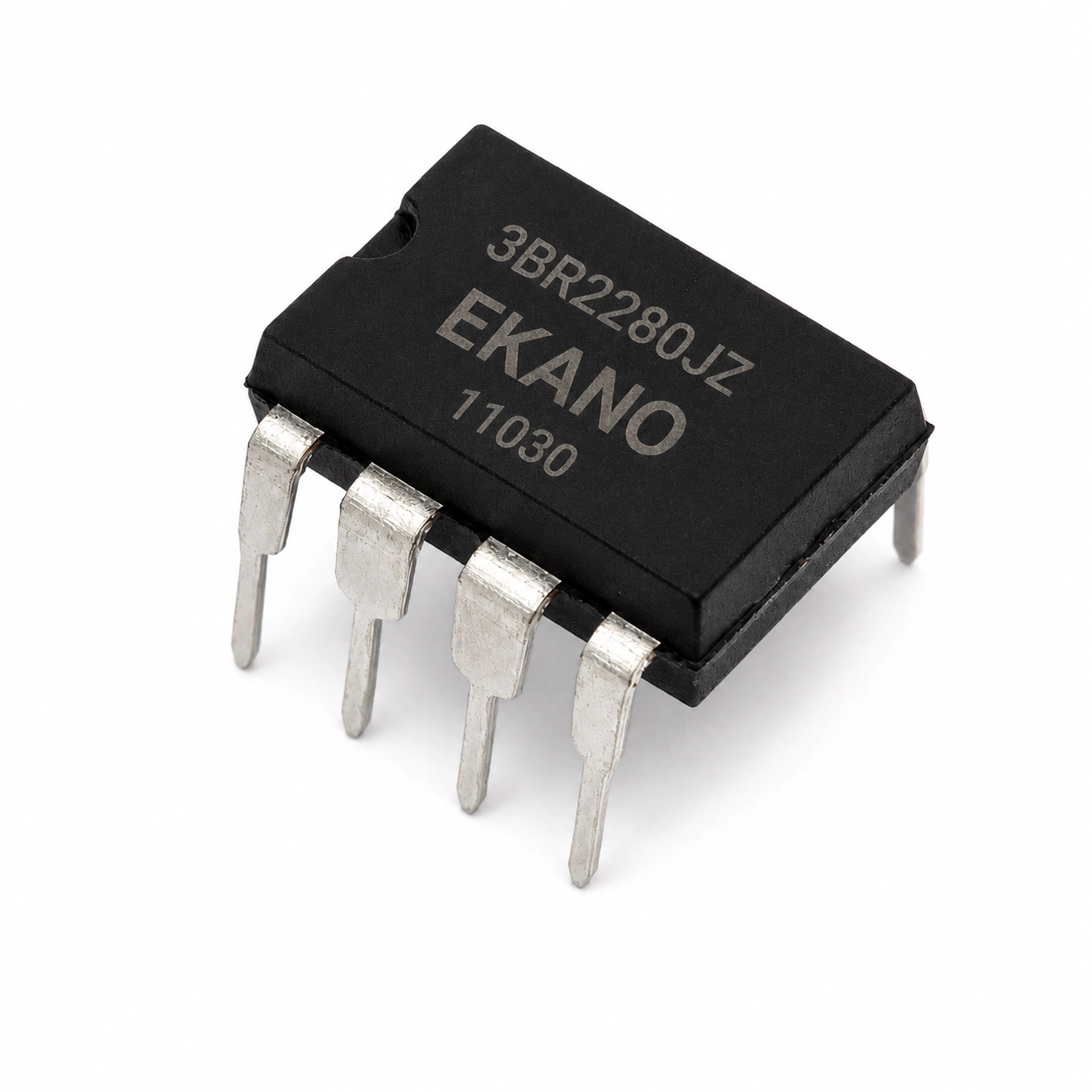

کنترلر DIP-7 | STR 3BR2280JZ

کد محصول: 11030
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

آی‌سی STR3BR2280JZ یک کنترلر SMPS از خانواده CoolSET-F3R80 با پکیج DIP-7 و ماسفت داخلی 800 ولت است. این قطعه با فرکانس 65 کیلوهرتز، Soft Start و حفاظت‌های داخلی برای منابع تغذیه Flyback و بردهای پاور کاربرد دارد.

6,050,000 ریال

موجود در انبار

این آی‌سی یک کنترلر جریان برای منابع تغذیه سوئیچینگ Off-Line است که همراه با ماسفت داخلی 800 ولت CoolMOS و سلول راه‌انداز داخلی طراحی شده است. آی‌سی STR3BR2280JZ که با مدل دیتاشیتی ICE3BR2280JZ نیز شناخته می‌شود، با پکیج DIP-7 برای منابع تغذیه فلای‌بک، مبدل‌های AC/DC، بردهای پاور و تجهیزات الکترونیکی کم‌مصرف گزینه‌ای مناسب محسوب می‌شود.

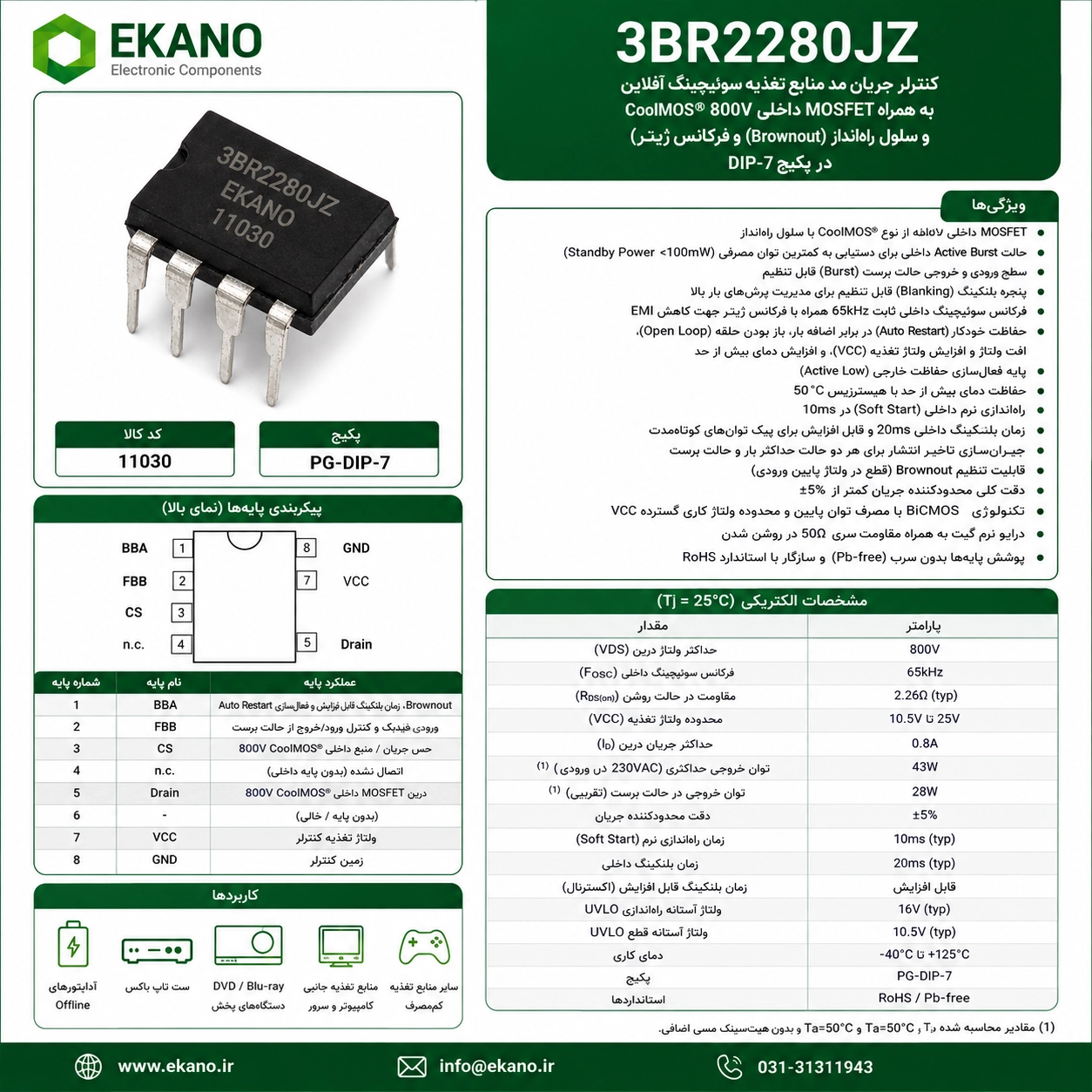

دیتاشیت

مشخصات فنی:

نوع قطعه: آی‌سی کنترلر تغذیه سوئیچینگ

مدل بازاری: STR3BR2280JZ

مدل دیتاشیتی: ICE3BR2280JZ

مارک روی بدنه: 3BR2280JZ

خانواده: CoolSET-F3R80

نوع کاربرد: منبع تغذیه سوئیچینگ Off-Line

نوع کنترلر: Current Mode PWM Controller

نوع توپولوژی: Flyback

نوع پکیج: PG-DIP-7 / DIP-7

تعداد پایه: 7

نوع نصب: Through Hole

ماسفت داخلی: دارد

نوع ماسفت داخلی: 800V CoolMOS

حداکثر ولتاژ (Drain-Source): 800 ولت

حداکثر مقاومت حالت روشن (RDS(on)): 2.62 اهم

فرکانس سوئیچینگ داخلی: 65 کیلوهرتز

حداقل ولتاژ (VCC): 10.5 ولت

محدوده ولتاژ کاری (VCC): 10.5 تا 25 ولت

جریان مصرفی کاری: 3.1 میلی‌آمپر

حداکثر توان خروجی: 21 وات

توان ورودی محاسباتی در (230VAC): 43 وات

توان ورودی محاسباتی در 85 تا (265VAC): 28 وات

محدوده دمای کاری: منفی 25 تا مثبت 130 درجه سانتی‌گراد

ویژگی‌ها:

دارای کنترلر PWM و ماسفت قدرت 800 ولت به‌صورت یکپارچه

مناسب برای طراحی منابع تغذیه سوئیچینگ Off-Line

فرکانس سوئیچینگ ثابت 65 کیلوهرتز برای عملکرد پایدار مدار پاور

مجهز به Active Burst Mode جهت کاهش مصرف انرژی در حالت آماده‌به‌کار

مصرف Standby پایین در طراحی مناسب منبع تغذیه

دارای سلول راه‌انداز داخلی برای ساده‌تر شدن طراحی مدار

مجهز به Soft Start داخلی برای راه‌اندازی نرم و کنترل‌شده منبع تغذیه

دارای Frequency Jitter برای کاهش نویز EMI

مجهز به Soft Gate Drive جهت کاهش نویز سوئیچینگ

قابلیت Adjustable Brownout برای کنترل بهتر شرایط افت ولتاژ ورودی

دارای حفاظت Auto Restart در برابر اضافه بار، مدار باز فیدبک، افت ولتاژ، اضافه ولتاژ و افزایش دما

پکیج DIP-7 مناسب برای نصب روی بردهای پاور و تعمیرات منابع تغذیه

کاربردها:

منابع تغذیه سوئیچینگ SMPS

مبدل‌های AC/DC

منابع تغذیه Flyback

بردهای پاور تلویزیون و مانیتور

بردهای پاور DVD و Blu-ray

Set-Top Box

آداپتورها و منابع تغذیه کم‌مصرف

تجهیزات صوتی و تصویری

منبع تغذیه کمکی کامپیوتر و سرور

تعمیرات بردهای پاور و منابع تغذیه
