توضیحات

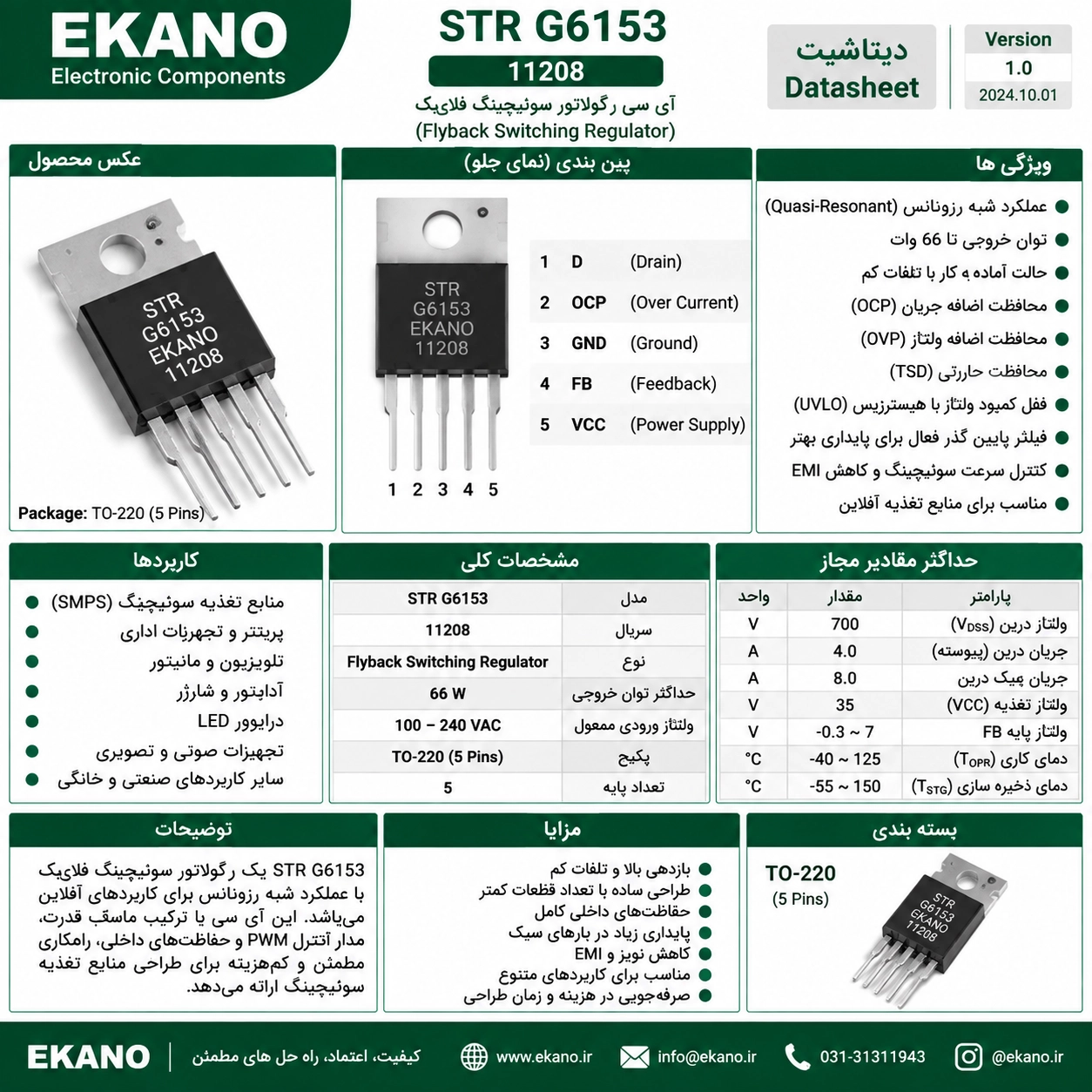

این آیسی یک رگولاتور سوئیچینگ Off-Line از نوع Quasi-Resonant Flyback است که برای استفاده در منابع تغذیه سوئیچینگ و مدارهای پاور طراحی شده است. آیسی STR-G6153 از برند Sanken با پکیج TO-220 پنجپایه، عملکرد سوئیچینگ نرم، توان خروجی تا 66 وات و حفاظتهای داخلی مختلف، برای منابع تغذیه SMPS، مبدلهای AC/DC و تعمیر بردهای پاور گزینهای مناسب محسوب میشود.
مشخصات فنی:
نوع قطعه: آیسی سوئیچینگ منبع تغذیه
مدل (P/N): STR-G6153
مدل نوشتاری دیگر: STRG6153
نوع کاربرد: منبع تغذیه سوئیچینگ Off-Line
نوع عملکرد: Flyback Switching Regulator
نوع توپولوژی: Quasi-Resonant
نوع پکیج: TO-220
تعداد پایه: 5
نوع نصب: Through Hole
توان خروجی: تا 66 وات
حالت Standby کمتلفات: دارد
نوع کنترل Standby: Pulse-Ratio-Control
حفاظت اضافه جریان: دارد
نوع حفاظت اضافه جریان: Pulse-by-Pulse با جبران دمایی
حفاظت اضافه ولتاژ: دارد
نوع حفاظت اضافه ولتاژ: Latched
حفاظت حرارتی: دارد
نوع حفاظت حرارتی: Latched
قفل افت ولتاژ UVLO: دارد
نوع UVLO: دارای Hysteresis
فیلتر Low-Pass داخلی برای پایداری بار سبک: دارد
Soft Gate Drive تنظیمشده: دارد
قابلیت تنظیم سرعت سوئیچینگ برای کنترل EMI: دارد
پایه Drain: دارد
پایه OCP: دارد
پایه GND: دارد
پایه FB: دارد
پایه VCC: دارد
ویژگیها:
دارای عملکرد Quasi-Resonant برای کاهش تلفات سوئیچینگ
مناسب برای طراحی منابع تغذیه فلایبک Off-Line
توان خروجی تا 66 وات مناسب برای مدارهای پاور توانمتوسط
کمک به کاهش نویز EMI به دلیل سوئیچینگ نرم
دارای حالت Standby کمتلفات با کنترل نسبت پالس
مجهز به حفاظت اضافه جریان Pulse-by-Pulse با جبران دمایی
دارای حفاظت اضافه ولتاژ با عملکرد Latch
مجهز به حفاظت حرارتی با عملکرد Latch
دارای قفل افت ولتاژ UVLO همراه با هیسترزیس
مجهز به فیلتر Low-Pass داخلی برای افزایش پایداری در بارهای سبک
دارای تضعیف سیگنال Leading-Edge در سنجش جریان
دارای Soft Gate Drive تنظیمشده برای بهبود عملکرد سوئیچینگ
قابلیت تنظیم سرعت سوئیچینگ جهت کنترل بهتر EMI
پکیج TO-220 پنجپایه مناسب برای نصب روی بردهای پاور
کاربردها:
منابع تغذیه سوئیچینگ SMPS
مبدلهای AC/DC
منابع تغذیه Flyback
مدارهای Quasi-Resonant
بردهای پاور تلویزیون
بردهای پاور مانیتور
بردهای تغذیه DVD و Set-Top Box
تجهیزات صوتی و تصویری
مدارهای کنترل و مدیریت توان
تعمیرات بردهای پاور و منابع تغذیه
