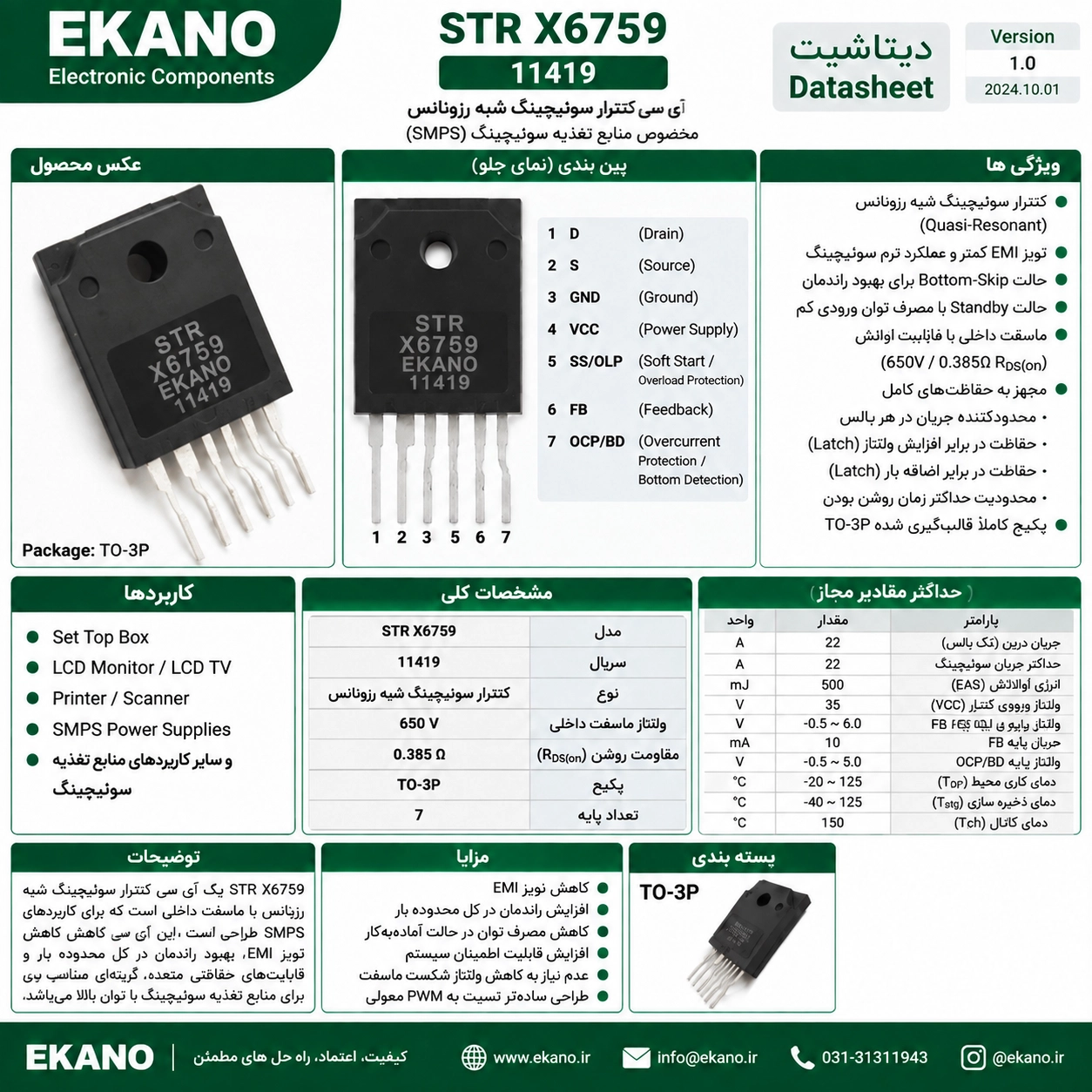

تراشه TO-3P-7 | STR X6759

این آی‌سی یک رگولاتور سوئیچینگ آفلاین است که برای منابع تغذیه سوئیچینگ و مدارهای Flyback طراحی شده است. آی‌سی STRX6759 با پکیج TO-3P-7، ماسفت داخلی 650 ولت، کنترل Quasi-Resonant، حالت Bottom-Skip، Soft-Start و حفاظت‌های داخلی، برای بردهای پاور تلویزیون LCD، مانیتور، پرینتر، اسکنر و منابع تغذیه SMPS گزینه‌ای مناسب محسوب می‌شود.

مشخصات فنی:

نوع قطعه: آی‌سی سوئیچینگ منبع تغذیه

مدل (P/N): STRX6759

مدل دیتاشیتی مرتبط: STR-X6759N

نوع عملکرد: Off-Line Quasi-Resonant Switching Regulator

نوع کاربرد: منبع تغذیه سوئیچینگ آفلاین

توپولوژی: Flyback / SMPS

نوع کنترل: Current Mode Control

نوع پکیج: TO-3P-7

تعداد پایه: 7

نوع نصب: Through Hole

ماسفت داخلی: دارد

ولتاژ شکست (Drain-Source): 650 ولت

حداکثر مقاومت روشن (RDS(on)): 0.385 اهم

جریان پیک (Drain): 22 آمپر

حداکثر جریان سوئیچینگ: 22 آمپر

انرژی Avalanche تک‌پالس: 500 میلی‌ژول

حداکثر ولتاژ VCC: برابر 35 ولت

ولتاژ شروع به کار: 18.2 ولت تیپیکال

ولتاژ توقف عملکرد: 9.7 ولت تیپیکال

جریان مصرفی در حالت کاری: حداکثر 6 میلی‌آمپر

فرکانس نوسان: 19 تا 25 کیلوهرتز

توان اتلافی ماسفت با هیت‌سینک نامحدود: 46 وات

توان اتلافی ماسفت بدون هیت‌سینک: 2.8 وات

توان اتلافی بخش کنترل: 0.8 وات

محدوده دمای کاری: منفی 20 تا مثبت 125 درجه سانتی‌گراد

محدوده دمای ذخیره‌سازی: منفی 40 تا مثبت 125 درجه سانتی‌گراد

حداکثر دمای کانال: مثبت 150 درجه سانتی‌گراد

قابلیت Soft-Start: دارد

قابلیت Bottom-Skip: دارد

قابلیت Standby Mode: دارد

حفاظت اضافه جریان OCP: دارد

نوع حفاظت OCP: Pulse-by-Pulse

حفاظت اضافه ولتاژ OVP: دارد

نوع حفاظت OVP: Latch

حفاظت اضافه بار OLP: دارد

نوع حفاظت OLP: Latch

محدودکننده حداکثر زمان روشن بودن: دارد

ویژگی‌ها:

رگولاتور سوئیچینگ آفلاین مناسب برای منابع تغذیه AC/DC

دارای ماسفت داخلی و کنترلر سوئیچینگ به‌صورت یکپارچه

عملکرد Quasi-Resonant برای کاهش نویز EMI و تلفات سوئیچینگ

روشن شدن نرم ماسفت برای کاهش تنش و افزایش راندمان مدار

دارای حالت Bottom-Skip برای بهبود راندمان در بارهای سبک تا متوسط

ماسفت داخلی 650 ولت با مقاومت روشن پایین 0.385 اهم

جریان سوئیچینگ 22 آمپر مناسب برای منابع تغذیه توان‌بالا

دارای Soft-Start برای کاهش جریان هجومی و تنش لحظه راه‌اندازی

مجهز به Standby Mode برای کاهش مصرف توان در بارهای بسیار سبک

دارای ماسفت تضمین‌شده در برابر Avalanche برای افزایش اطمینان مدار

دارای حفاظت اضافه جریان به‌صورت Pulse-by-Pulse

دارای حفاظت اضافه ولتاژ، اضافه بار و محدودکننده حداکثر زمان روشن بودن

پکیج TO-3P-7 مناسب برای نصب روی بردهای پاور و استفاده همراه هیت‌سینک

کاربردها:

منابع تغذیه سوئیچینگ SMPS

مبدل‌های AC/DC

منابع تغذیه Flyback

بردهای پاور تلویزیون LCD

بردهای پاور مانیتور LCD

گیرنده‌های Set-Top Box

پرینتر

اسکنر

تجهیزات صوتی و تصویری

منابع تغذیه توان‌بالا

بردهای پاور تجهیزات خانگی

تعمیر و جایگزینی آی‌سی پاور در بردهای سازگار
