توضیحات

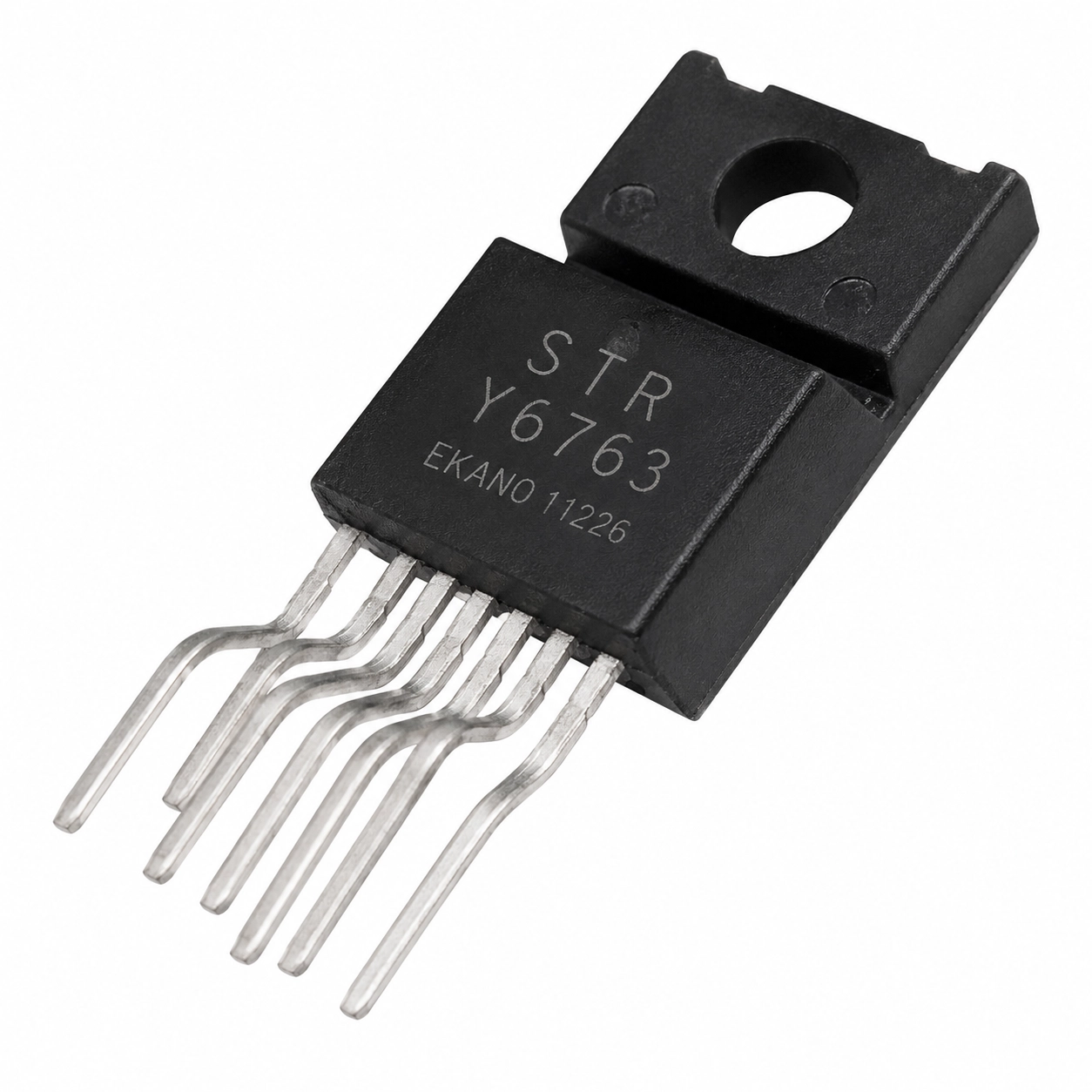

این آیسی یک پاور آیسی سوئیچینگ از سری STR-Y6700 است که برای استفاده در منابع تغذیه سوئیچینگ طراحی شده است. آیسی STR-Y6763 با پکیج TO220F-7L، ماسفت قدرت داخلی، کنترلر شبهتشدید Quasi-Resonant و قابلیت Auto Standby، برای طراحی منابع تغذیه کممصرف، بردهای پاور، مبدلهای AC/DC و مدارهای SMPS گزینهای مناسب محسوب میشود.

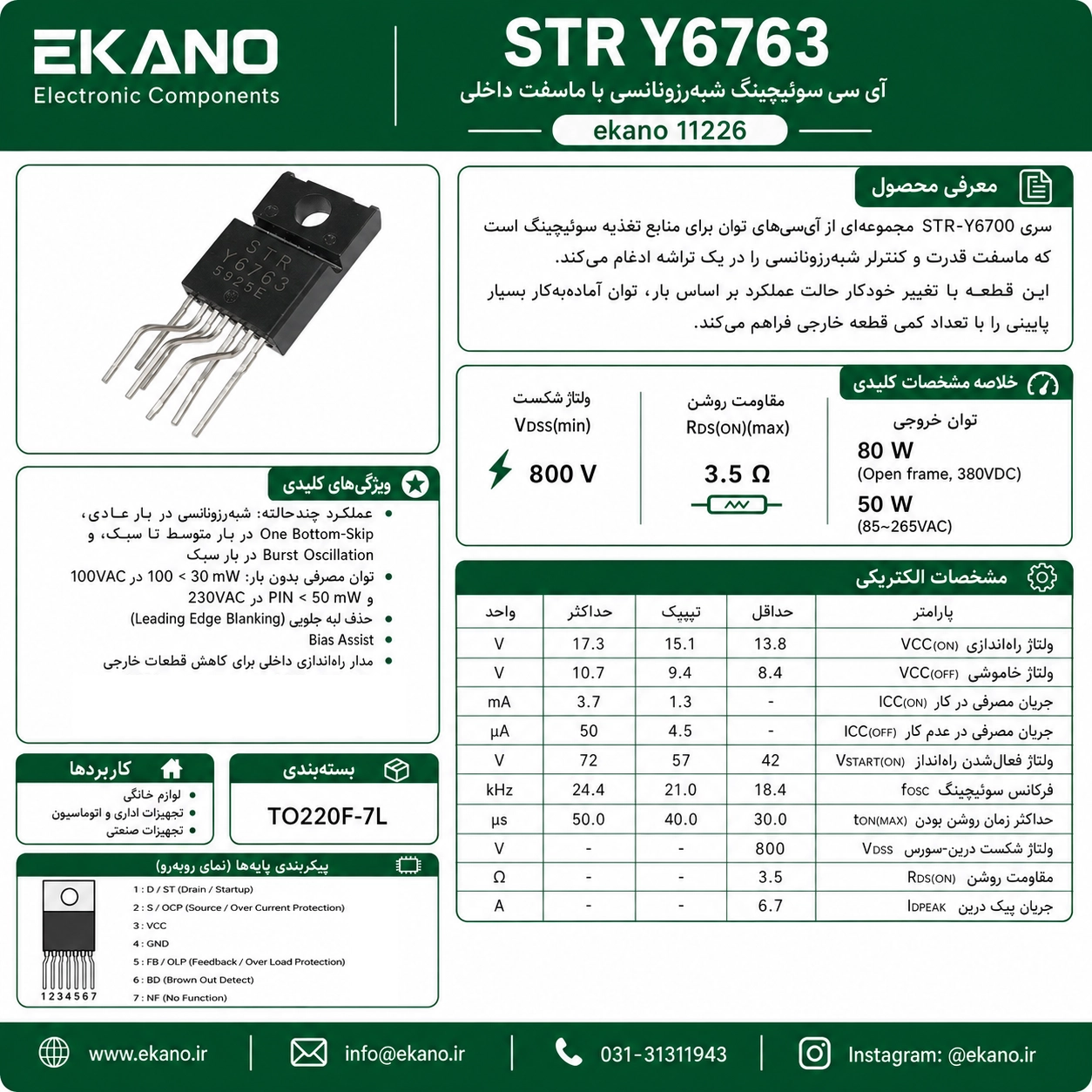

مشخصات فنی:
نوع قطعه: آیسی سوئیچینگ منبع تغذیه
مدل (P/N): STR-Y6763
مدل نوشتاری دیگر: STRY6763
خانواده: STR-Y6700
نوع کاربرد: منبع تغذیه سوئیچینگ Off-Line
نوع کنترلر: Quasi-Resonant Control IC
نوع توپولوژی: Flyback / SMPS
نوع پکیج: TO220F-7L
تعداد پایه: 7
نوع نصب: Through Hole
ماسفت داخلی: دارد
حداقل ولتاژ شکست (Drain-Source): 800 ولت
حداکثر مقاومت حالت روشن (RDS(on)): 3.5 اهم
جریان پیک (Drain): 6.7 آمپر
حداکثر جریان سوئیچینگ: 6.7 آمپر
انرژی Avalanche تکپالس: 60 میلیژول
توان خروجی در ورودی (380VDC): 80 وات
توان خروجی در ورودی Universal 85 تا (265VAC): 50 وات
حداکثر ولتاژ (VCC): 35 ولت
ولتاژ شروع به کار: 15.1 ولت تیپیکال
ولتاژ توقف عملکرد: 9.4 ولت تیپیکال
جریان مصرفی در حالت کاری: 1.3 میلیآمپر تیپیکال
حداکثر زمان روشن بودن: 40 میکروثانیه تیپیکال
حداکثر توان اتلافی با هیتسینک نامحدود: 19.9 وات
توان اتلافی بدون هیتسینک: 1.8 وات
توان اتلافی بخش کنترل: 0.8 وات
محدوده دمای کاری: منفی 40 تا مثبت 115 درجه سانتیگراد
محدوده دمای ذخیرهسازی: منفی 40 تا مثبت 125 درجه سانتیگراد
حداکثر دمای کانال: مثبت 150 درجه سانتیگراد
حالت Auto Standby: دارد
حالت Burst Oscillation: دارد
عملکرد One Bottom-Skip: دارد
حفاظت اضافه جریان OCP: دارد
حفاظت اضافه بار OLP: دارد
حفاظت اضافه ولتاژ OVP: دارد
حفاظت حرارتی TSD: دارد
ویژگیها:
دارای ماسفت قدرت و کنترلر شبهتشدید بهصورت یکپارچه
مناسب برای طراحی منابع تغذیه سوئیچینگ با قطعات جانبی کمتر
ساختار Quasi-Resonant برای کاهش تلفات سوئیچینگ و نویز EMI
دارای ماسفت داخلی با تحمل ولتاژ 800 ولت
توان خروجی 50 وات در ورودی Universal و 80 وات در ورودی 380VDC
دارای کنترل چندحالته برای افزایش راندمان در محدودههای مختلف بار
عملکرد Quasi-Resonant در بار عادی
عملکرد One Bottom-Skip در بار متوسط تا سبک
عملکرد Burst Oscillation در بار سبک و حالت آمادهبهکار
مجهز به Auto Standby برای کاهش مصرف توان در شرایط بار کم
دارای حفاظت اضافه جریان برای افزایش ایمنی مدار پاور
دارای حفاظت اضافه بار و اضافه ولتاژ برای پایداری بهتر منبع تغذیه
مجهز به خاموشی حرارتی داخلی در شرایط افزایش دما
پکیج TO220F-7L مناسب برای نصب روی بردهای پاور و مدیریت حرارت
کاربردها:
منابع تغذیه سوئیچینگ SMPS
مبدلهای AC/DC
منابع تغذیه Flyback
مدارهای Quasi-Resonant
بردهای پاور لوازم خانگی
تجهیزات اداری
تجهیزات صنعتی
بردهای تغذیه تجهیزات صوتی و تصویری
مدارهای کنترل و مدیریت توان
تعمیرات بردهای پاور و منابع تغذیه
