توضیحات

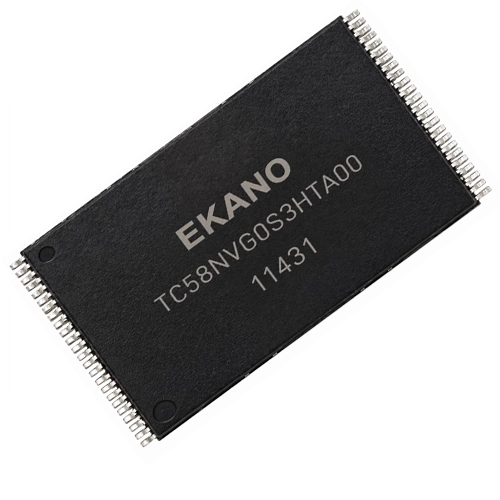

این آیسی یک حافظه NAND Flash است که برای ذخیرهسازی داده در تجهیزات الکترونیکی، سیستمهای Embedded، دستگاههای صوتی و تصویری، دوربینها و بردهای دارای حافظه غیر فرّار طراحی شده است. آیسی TC58NVG0S3HTA00 با ظرفیت 1 گیگابیت، رابط x8، تغذیه 3.3 ولت و پکیج TSOP-48، برای ذخیرهسازی فریمور، فایل، تصویر، صدا و دادههای سیستمی در بردهای الکترونیکی گزینهای مناسب محسوب میشود.

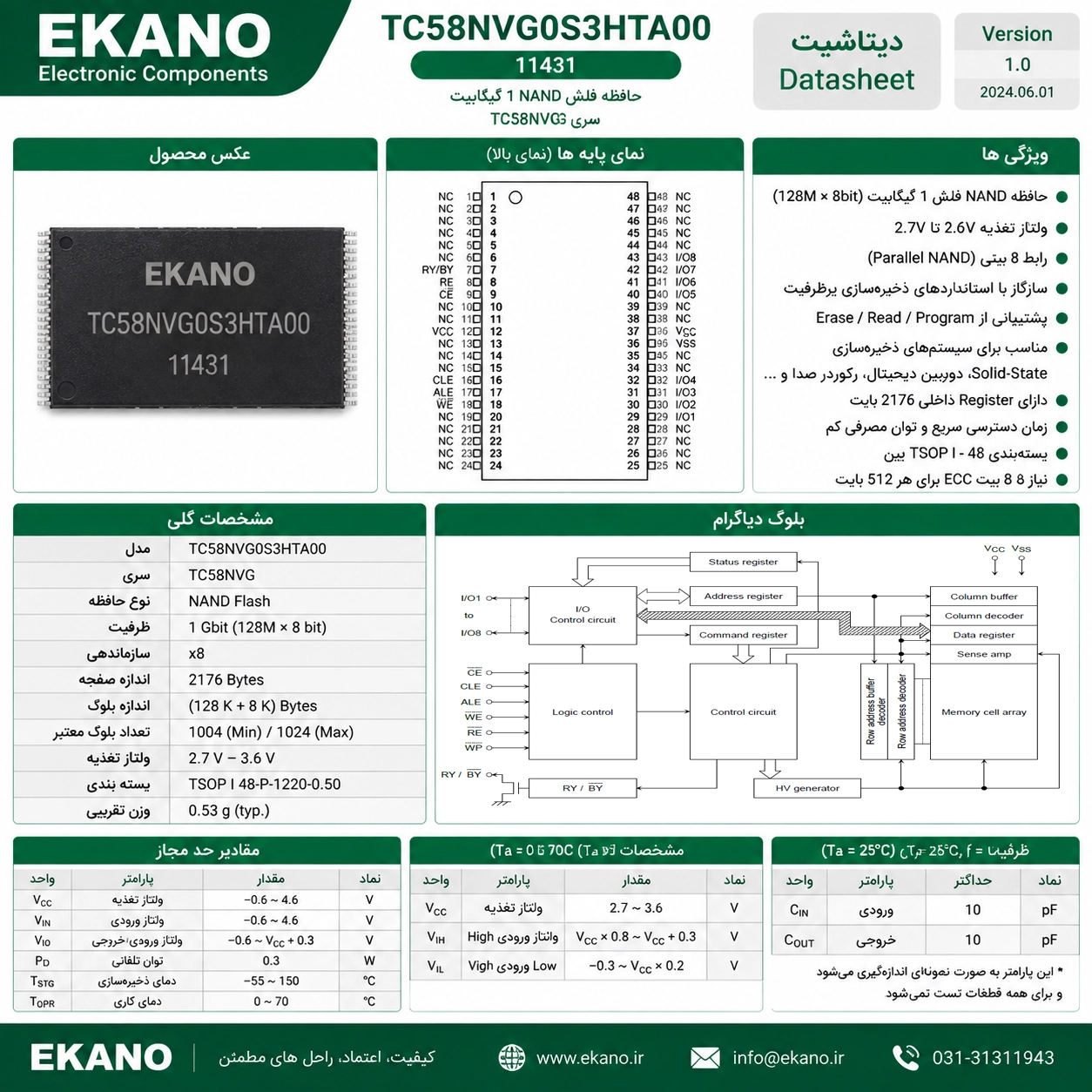

مشخصات فنی:
نوع قطعه: آیسی حافظه NAND Flash
مدل (P/N): TC58NVG0S3HTA00
سازنده: KIOXIA / Toshiba
نوع حافظه: CMOS NAND E2PROM / NAND Flash
ظرفیت حافظه: 1 گیگابیت
ظرفیت دقیق حافظه: 1,140,850,688 بیت
سازماندهی حافظه: 128M×8bit
نوع رابط داده: x8
نوع ورودی/خروجی: Serial Input/Output از طریق پایههای I/O
نوع پکیج: TSOP I 48-P-1220-0.50
نام رایج پکیج: TSOP-48
تعداد پایه: 48
نوع نصب: SMD / Surface Mount
ولتاژ تغذیه کاری: 2.7 تا 3.6 ولت
ولتاژ کاری نامی: 3.3 ولت
ساختار حافظه: 2176 بایت × 64 صفحه × 1024 بلاک
اندازه صفحه: 2176 بایت
اندازه بلاک: 128KB + 8KB
تعداد بلاک معتبر: حداقل 1004 بلاک و حداکثر 1024 بلاک
زمان انتقال Cell Array به Register: حداکثر 25 میکروثانیه
حداقل زمان سیکل خواندن سریال: 25 نانوثانیه
زمان برنامهریزی صفحه: 300 میکروثانیه تیپیکال
زمان پاککردن بلاک: 2.5 میلیثانیه تیپیکال
جریان خواندن: حداکثر 30 میلیآمپر
جریان برنامهریزی: حداکثر 30 میلیآمپر
جریان پاککردن: حداکثر 30 میلیآمپر
جریان Standby: حداکثر 50 میکروآمپر
محدوده دمای کاری: 0 تا 70 درجه سانتیگراد
محدوده دمای ذخیرهسازی: منفی 55 تا مثبت 150 درجه سانتیگراد
توان اتلافی: 0.3 وات
وزن پکیج: حدود 0.53 گرم
نیازمندی ECC: هشتبیتی برای هر 512 بایت
پایههای کنترلی: CE، WE، RE، CLE، ALE، WP، RY/BY
ویژگیها:
حافظه NAND Flash با ظرفیت 1 گیگابیت مناسب برای ذخیرهسازی داده
دارای سازماندهی 128M×8bit برای استفاده در سیستمهای دیجیتال و Embedded
ولتاژ کاری 3.3 ولت مناسب برای بردهای الکترونیکی متداول
پکیج TSOP-48 مناسب برای بردهای SMD و تجهیزات فشرده
قابلیت Read، Reset، Auto Page Program و Auto Block Erase
پشتیبانی از Status Read و Page Copy
زمان خواندن سریع با سیکل سریال حداقل 25 نانوثانیه
زمان برنامهریزی صفحه 300 میکروثانیه تیپیکال
زمان پاککردن بلاک 2.5 میلیثانیه تیپیکال
جریان مصرفی پایین در حالت Standby
دارای پایه Ready/Busy برای اعلام وضعیت عملیات حافظه
دارای پایه Write Protect برای محافظت از دادهها
نیازمند مدیریت ECC و Wear Leveling برای عملکرد پایدار در طراحی نهایی
مناسب برای ذخیرهسازی فریمور، فایلهای سیستمی و دادههای غیر فرّار
قابل استفاده در تعمیر و جایگزینی حافظه NAND در بردهای سازگار
کاربردها:
ذخیرهسازی فریمور
بردهای Embedded
دستگاههای صوتی و تصویری
دوربینهای دیجیتال
ذخیرهسازی فایل تصویری
ذخیرهسازی فایل صوتی
سیستمهای Solid-State Storage
بردهای کنترلی دارای حافظه NAND
تجهیزات الکترونیکی مصرفی
تجهیزات شبکه و مخابراتی
تعمیر و جایگزینی حافظه NAND در بردهای سازگار
