توضیحات

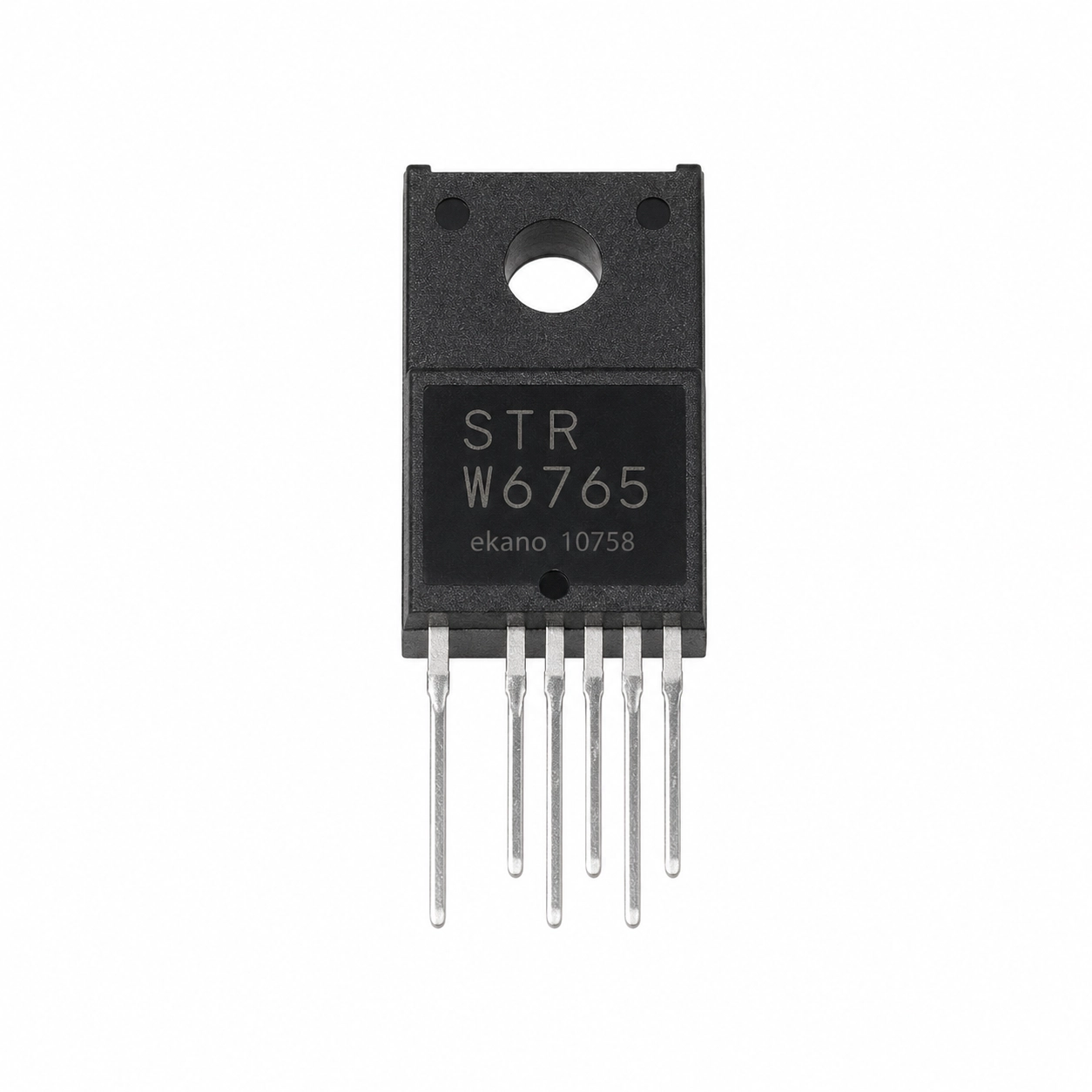

این آیسی یک رگولاتور سوئیچینگ قدرت با توپولوژی Quasi-Resonant است که برای استفاده در منابع تغذیه سوئیچینگ SMPS طراحی شده است. آیسی STR-W6765 با کنترل چندحالته، ماسفت قدرت ولتاژ بالای داخلی و قابلیت Bottom-Skip، در شرایط مختلف بار عملکرد بهینهای ارائه داده و به کاهش نویز EMI و افزایش راندمان منبع تغذیه کمک میکند. دیتاشیت رسمی Sanken این قطعه را با پکیج 6 پایه TO-220، ماسفت داخلی 800 ولت و توان خروجی مرجع 52 تا 110 وات معرفی میکند.

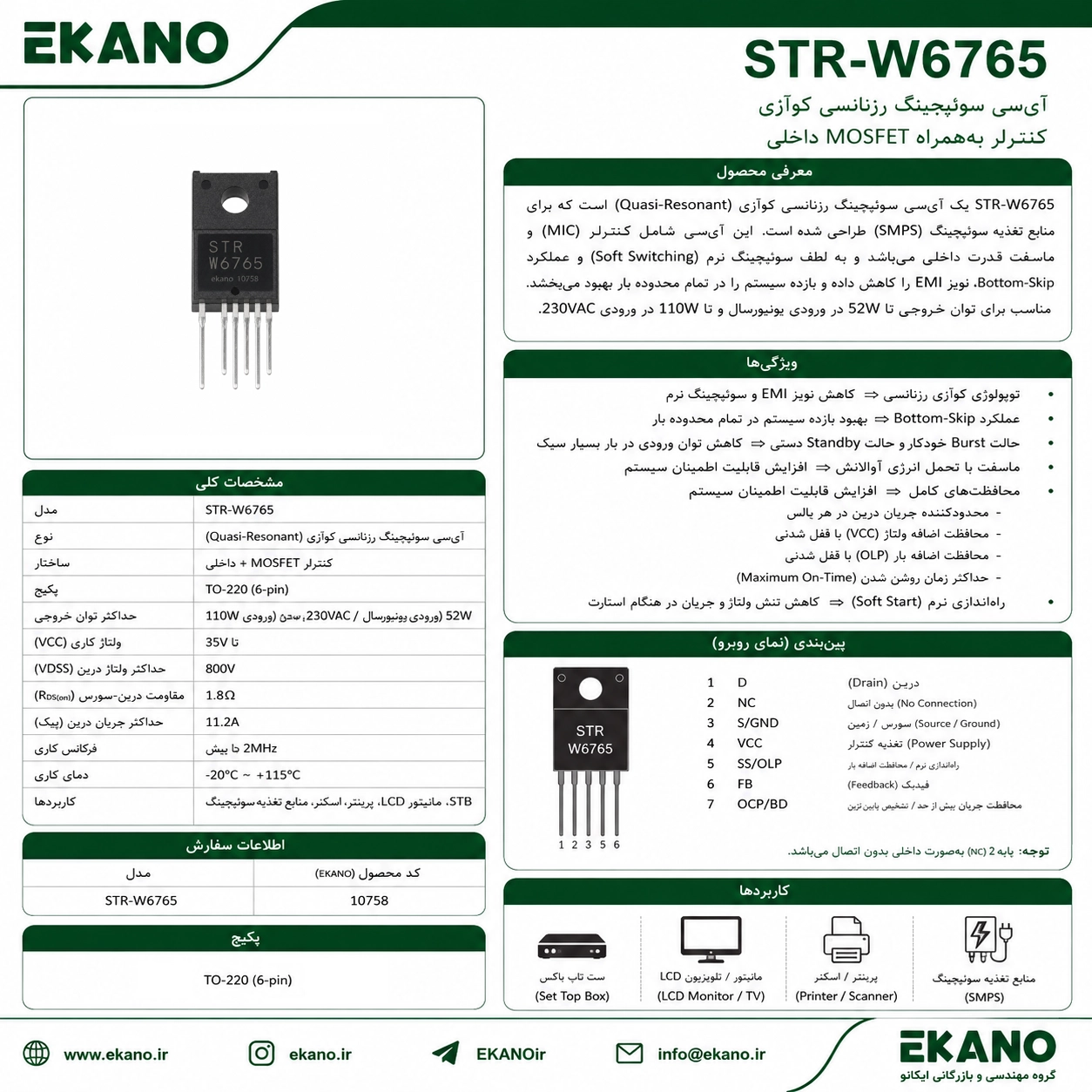

مشخصات فنی:
نوع قطعه: آیسی سوئیچینگ قدرت
مدل (P/N): STR-W6765
نوع کاربرد: کنترل و سوئیچینگ منبع تغذیه
نوع توپولوژی: Quasi-Resonant
نوع کنترل: Multi-Mode Control
نوع عملکرد: Primary Switching Regulator
نوع پکیج: TO-220
تعداد پایه: 6
ماسفت قدرت داخلی: دارد
حداقل ولتاژ Drain-Source ماسفت داخلی: 800 ولت
حداکثر مقاومت حالت روشن (RDS(on)): 1.8 اهم
جریان پیک (Drain): 11.2 آمپر
حداکثر جریان سوئیچینگ: 11.2 آمپر
انرژی Avalanche تکپالس: 300 میلیژول
توان خروجی با ورودی Universal: تا 52 وات
توان خروجی با ورودی 230VAC: تا 110 وات
حداکثر ولتاژ تغذیه بخش کنترل (VCC): 35 ولت
توان تلفاتی ماسفت با هیتسینک نامحدود: 28.7 وات
توان تلفاتی ماسفت بدون هیتسینک: 1.3 وات
توان تلفاتی بخش کنترل: 0.8 وات
محدوده دمای کاری: منفی 20 تا مثبت 115 درجه سانتیگراد
محدوده دمای ذخیرهسازی: منفی 40 تا مثبت 125 درجه سانتیگراد
حداکثر دمای کانال: 150 درجه سانتیگراد
کنترل Current-Mode: دارد
Soft Start داخلی: دارد
حالت Auto Burst-Oscillation: دارد
حالت Standby دستی: دارد
عملکرد Bottom-Skip Quasi-Resonant: دارد
عملکرد Quasi-Resonant: دارد
محدودکننده حداکثر زمان روشن بودن: دارد
حفاظت اضافه جریان OCP: دارد
حفاظت اضافه بار OLP: دارد
حفاظت اضافه ولتاژ OVP: دارد
ویژگیها:
دارای کنترل چندحالته Multi-Mode برای عملکرد بهینه در شرایط مختلف بار
عملکرد Auto Burst-Oscillation در بارهای بسیار سبک و حالت آمادهبهکار
پشتیبانی از حالت Standby دستی برای کاهش بیشتر مصرف توان
عملکرد Bottom-Skip Quasi-Resonant در شرایط بار کم تا متوسط
عملکرد Quasi-Resonant در بار متوسط، نامی و سنگین
دارای ماسفت قدرت 800 ولت با تضمین تحمل انرژی Avalanche
کاهش نویز EMI به کمک ساختار سوئیچینگ شبهتشدید
سوئیچینگ نرم ماسفت در نزدیکی نقطه حداقل ولتاژ Drain-Source
دارای Soft Start داخلی جهت کاهش تنش ولتاژی هنگام راهاندازی
مجهز به محدودکننده حداکثر زمان ON
حفاظت اضافه جریان OCP بهصورت Pulse-by-Pulse
حفاظت اضافه بار OLP با خاموشی Latch
حفاظت اضافه ولتاژ OVP با عملکرد Latch
بهبود راندمان سیستم در محدوده گسترده بار با استفاده از Bottom-Skip
کاهش مصرف انرژی در شرایط بار بسیار سبک و حالت آمادهبهکار.
کاربردها:
منابع تغذیه سوئیچینگ SMPS
مبدلهای AC/DC
منابع تغذیه Quasi-Resonant
بردهای پاور تجهیزات دیجیتال
تلویزیون LCD
مانیتور LCD
گیرندههای دیجیتال و Set-Top Box
پرینتر و اسکنر
لوازم خانگی
تجهیزات اداری
تجهیزات صنعتی
تجهیزات مخابراتی
تعمیرات بردهای پاور و منابع تغذیه
