توضیحات
این آیسی یک سوئیچ سهپایه آفلاین PWM از سری TOPSwitch-II برند Power Integrations است که برای طراحی منابع تغذیه سوئیچینگ با تعداد قطعات جانبی کمتر استفاده میشود. آیسی TOP223YN با ماسفت قدرت داخلی، کنترلر PWM، مدار راهانداز ولتاژ بالا و حفاظتهای داخلی، برای منابع تغذیه AC/DC، بردهای پاور، تجهیزات صوتی و تصویری و مدارهای SMPS گزینهای مناسب محسوب میشود.

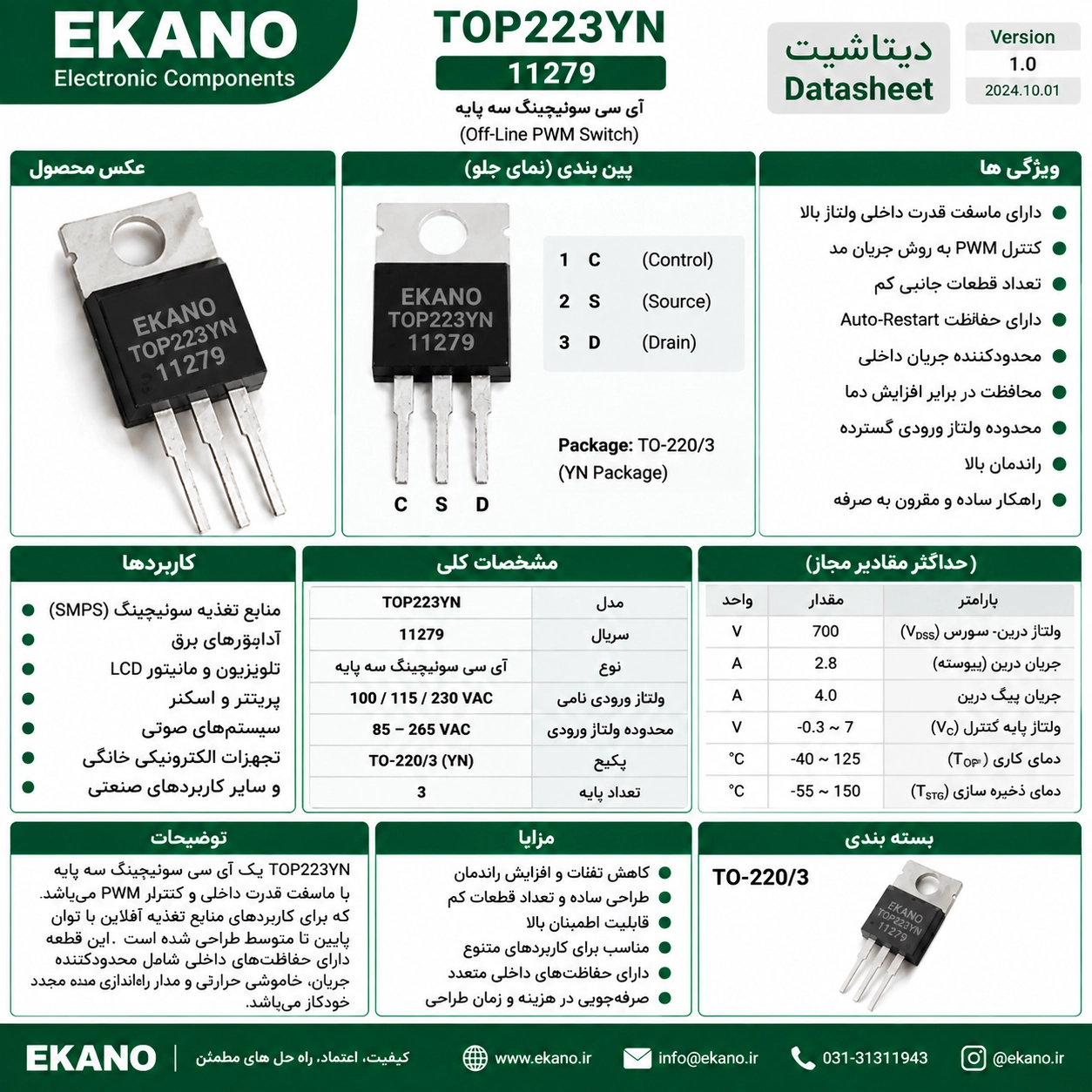

مشخصات فنی:
نوع قطعه: آیسی سوئیچینگ منبع تغذیه
مدل (P/N): TOP223YN
سازنده: Power Integrations
خانواده: TOPSwitch-II
نوع عملکرد: Three-Terminal Off-Line PWM Switch
نوع کاربرد: منبع تغذیه سوئیچینگ آفلاین
نوع کنترل: PWM
توپولوژیهای قابل استفاده: Flyback، Forward، Buck و Boost
نوع پکیج: TO-220-3
تعداد پایه: 3
نوع نصب: Through Hole
ماسفت داخلی: دارد
کنترلر PWM داخلی: دارد
مدار راهانداز ولتاژ بالا: دارد
جبرانسازی حلقه داخلی: دارد
ولتاژ شکست: 700 ولت
توان خروجی حداکثر در حالت Open Frame و ورودی (230V): 50 وات
حداقل دمای کاری: منفی 40 درجه سانتیگراد
حداکثر دمای کاری: مثبت 150 درجه سانتیگراد
ویژگیها:
دارای ماسفت قدرت و کنترلر PWM بهصورت یکپارچه
طراحی سهپایه برای سادهتر شدن مدار منبع تغذیه
مناسب برای منابع تغذیه سوئیچینگ آفلاین AC/DC
کاهش تعداد قطعات جانبی در طراحی مدار پاور
دارای مدار راهانداز ولتاژ بالا داخلی
دارای جبرانسازی حلقه داخلی برای سادهتر شدن طراحی فیدبک
ولتاژ شکست 700 ولت مناسب برای منابع تغذیه متصل به برق شهر
توان خروجی حداکثر 50 وات در شرایط Open Frame و ورودی 230 ولت
دارای حفاظتهای داخلی برای افزایش پایداری مدار
قابل استفاده در منابع تغذیه Flyback و سایر توپولوژیهای سوئیچینگ
پکیج TO-220-3 مناسب برای نصب روی بردهای پاور و انتقال حرارت بهتر
مناسب برای تعمیر و جایگزینی آیسی سوئیچینگ معیوب در مدارهای سازگار
کاربردها:
منابع تغذیه سوئیچینگ SMPS
مبدلهای AC/DC
منابع تغذیه Flyback
بردهای پاور تلویزیون
بردهای پاور مانیتور
تجهیزات صوتی و تصویری
آداپتورها و شارژرها
منابع تغذیه تجهیزات خانگی
مدارهای کنترل و مدیریت توان
تعمیر و جایگزینی آیسی پاور در بردهای سازگار
