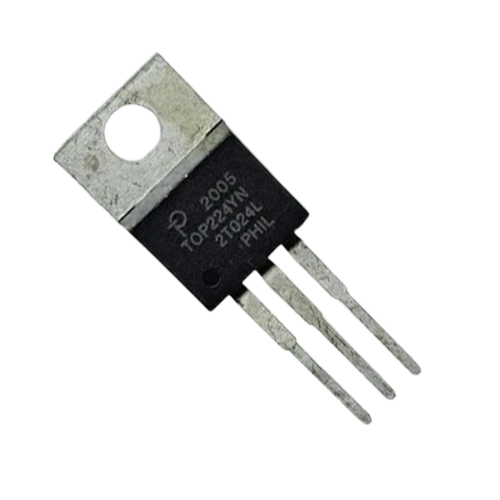

تراشه TO-220-3 | TOP224YN

کد محصول: 11545
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

آی‌سی TOP224YN یک سوئیچ PWM آفلاین سه‌پایه با پکیج TO-220-3، ماسفت داخلی و ولتاژ شکست 700 ولت است. این قطعه با فرکانس 100 کیلوهرتز، توان 75 وات و حفاظت‌های داخلی برای منابع تغذیه SMPS کاربرد دارد.

5,010,000 ریال

موجود در انبار

این آی‌سی یک سوئیچ سه‌پایه آفلاین PWM از سری TOPSwitch-II  است که برای طراحی منابع تغذیه سوئیچینگ با تعداد قطعات جانبی کمتر استفاده می‌شود. آی‌سی TOP224YN با پکیج TO-220-3، ماسفت قدرت داخلی، کنترلر PWM، فرکانس سوئیچینگ 100 کیلوهرتز و حفاظت‌های داخلی، برای منابع تغذیه AC/DC، بردهای پاور، آداپتورها و مدارهای SMPS گزینه‌ای مناسب محسوب می‌شود.

دیتاشیت

مشخصات فنی:

نوع قطعه: آی‌سی سوئیچینگ منبع تغذیه

مدل (P/N): TOP224YN

خانواده: TOPSwitch-II

نوع عملکرد: Three-Terminal Off-Line PWM Switch

نوع کاربرد: منبع تغذیه سوئیچینگ آفلاین

نوع کنترل: PWM

توپولوژی‌های قابل استفاده: Flyback، Forward، Buck و Boost

نوع پکیج: TO-220-3

تعداد پایه: 3

نوع نصب: Through Hole

ماسفت داخلی: دارد

کنترلر PWM داخلی: دارد

ولتاژ شکست: 700 ولت

فرکانس سوئیچینگ: 100 کیلوهرتز

Duty Cycle: برابر 67 درصد

توان خروجی: 75 وات

حفاظت محدودکننده جریان: دارد

حفاظت حرارتی: دارد

محدوده دمای کاری: منفی 40 تا مثبت 150 درجه سانتی‌گراد

وضعیت محصول: Not Recommended for New Designs

ویژگی‌ها:

دارای ماسفت قدرت و کنترلر PWM به‌صورت یکپارچه

طراحی سه‌پایه برای ساده‌تر شدن مدار منبع تغذیه

مناسب برای منابع تغذیه سوئیچینگ آفلاین AC/DC

کاهش تعداد قطعات جانبی در طراحی مدار پاور

ولتاژ شکست 700 ولت مناسب برای منابع تغذیه متصل به برق شهر

فرکانس سوئیچینگ 100 کیلوهرتز برای طراحی منابع تغذیه فشرده‌تر

توان خروجی 75 وات مناسب برای منابع تغذیه توان متوسط

قابل استفاده در توپولوژی‌های Flyback، Forward، Buck و Boost

دارای حفاظت محدودکننده جریان برای افزایش ایمنی مدار

دارای حفاظت حرارتی داخلی برای جلوگیری از آسیب در دمای بالا

پکیج TO-220-3 مناسب برای نصب روی بردهای پاور و انتقال حرارت بهتر

مناسب برای تعمیر و جایگزینی آی‌سی سوئیچینگ معیوب در مدارهای سازگار

کاربردها:

منابع تغذیه سوئیچینگ SMPS

مبدل‌های AC/DC

منابع تغذیه Flyback

بردهای پاور تلویزیون

بردهای پاور مانیتور

آداپتورها و شارژرها

تجهیزات صوتی و تصویری

بردهای تغذیه تجهیزات خانگی

مدارهای کنترل و مدیریت توان

تعمیر و جایگزینی آی‌سی پاور در بردهای سازگار
