توضیحات
این آیسی یک سوئیچر آفلاین یکپارچه از سری TOPSwitch-GX است که برای طراحی منابع تغذیه سوئیچینگ AC/DC با تعداد قطعات جانبی کمتر و راندمان مناسب استفاده میشود. آیسی TOP245PN با پکیج DIP-8B، ماسفت قدرت داخلی، کنترلر PWM، قابلیت Soft-Start، Frequency Jitter و حفاظتهای داخلی، برای منابع تغذیه فلایبک، بردهای پاور و تعمیرات مدارهای SMPS گزینهای مناسب محسوب میشود.

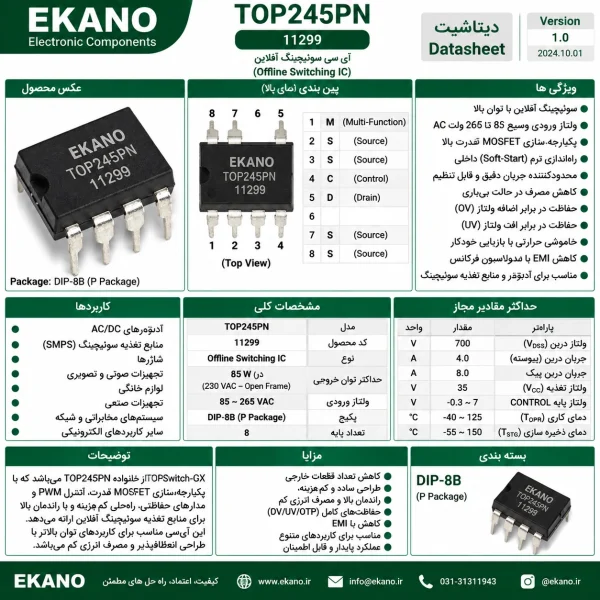

مشخصات فنی:
نوع قطعه: آیسی سوئیچینگ منبع تغذیه
مدل (P/N): TOP245PN
خانواده: TOPSwitch-GX
نوع عملکرد: Integrated Off-Line Switcher
نوع کاربرد: منبع تغذیه سوئیچینگ آفلاین
نوع کنترل: PWM
نوع پکیج رسمی: DIP-8B
نام رایج در بازار: DIP-7 / 7-Leads
نوع نصب: Through Hole
ماسفت داخلی: دارد
کنترلر PWM داخلی: دارد
ولتاژ شکست: 700 ولت
توان خروجی حداکثر در حالت Open Frame و ورودی (230V): 30 وات
فرکانس کاری: 132 / 66 کیلوهرتز
قابلیت Soft-Start: دارد
قابلیت Under-Voltage Detection: دارد
قابلیت Over-Voltage Shutdown: دارد
محدودکننده جریان قابل برنامهریزی خارجی: دارد
قابلیت Frequency Jitter: دارد
قابلیت Line Feed Forward: دارد
قابلیت Remote ON/OFF: دارد
حفاظت حرارتی Hysteretic Thermal Shutdown: دارد
حداقل دمای کاری: منفی 40 درجه سانتیگراد
حداکثر دمای کاری: مثبت 150 درجه سانتیگراد
ویژگیها:
دارای ماسفت قدرت و کنترلر PWM بهصورت یکپارچه
مناسب برای منابع تغذیه سوئیچینگ آفلاین AC/DC
پکیج DIP-8B با پایه حذفشده که در بازار بهصورت DIP-7 هم شناخته میشود
ولتاژ شکست 700 ولت مناسب برای منابع تغذیه متصل به برق شهر
توان خروجی حداکثر 30 وات در شرایط Open Frame و ورودی 230 ولت
پشتیبانی از فرکانس کاری 132 و 66 کیلوهرتز
دارای Soft-Start برای کاهش تنش لحظه راهاندازی مدار
دارای Frequency Jitter برای کمک به کاهش نویز EMI
مجهز به Under-Voltage Detection و Over-Voltage Shutdown
دارای محدودکننده جریان قابل برنامهریزی خارجی
دارای Line Feed Forward برای پایداری بهتر در تغییرات ولتاژ ورودی
مجهز به Remote ON/OFF برای کنترل روشن و خاموش شدن مدار
دارای حفاظت حرارتی Hysteretic برای افزایش ایمنی منبع تغذیه
کاهش تعداد قطعات جانبی در طراحی مدار پاور
کاربردها:
منابع تغذیه سوئیچینگ SMPS
مبدلهای AC/DC
منابع تغذیه Flyback
بردهای پاور مانیتور
بردهای پاور تلویزیون
آداپتورها و شارژرها
گیرندههای Set-Top Box
DVD Player و DVD Recorder
تجهیزات صوتی و تصویری
مودمها و تجهیزات شبکه
بردهای پاور تجهیزات خانگی
تعمیر و جایگزینی آیسی پاور در مدارهای سازگار
