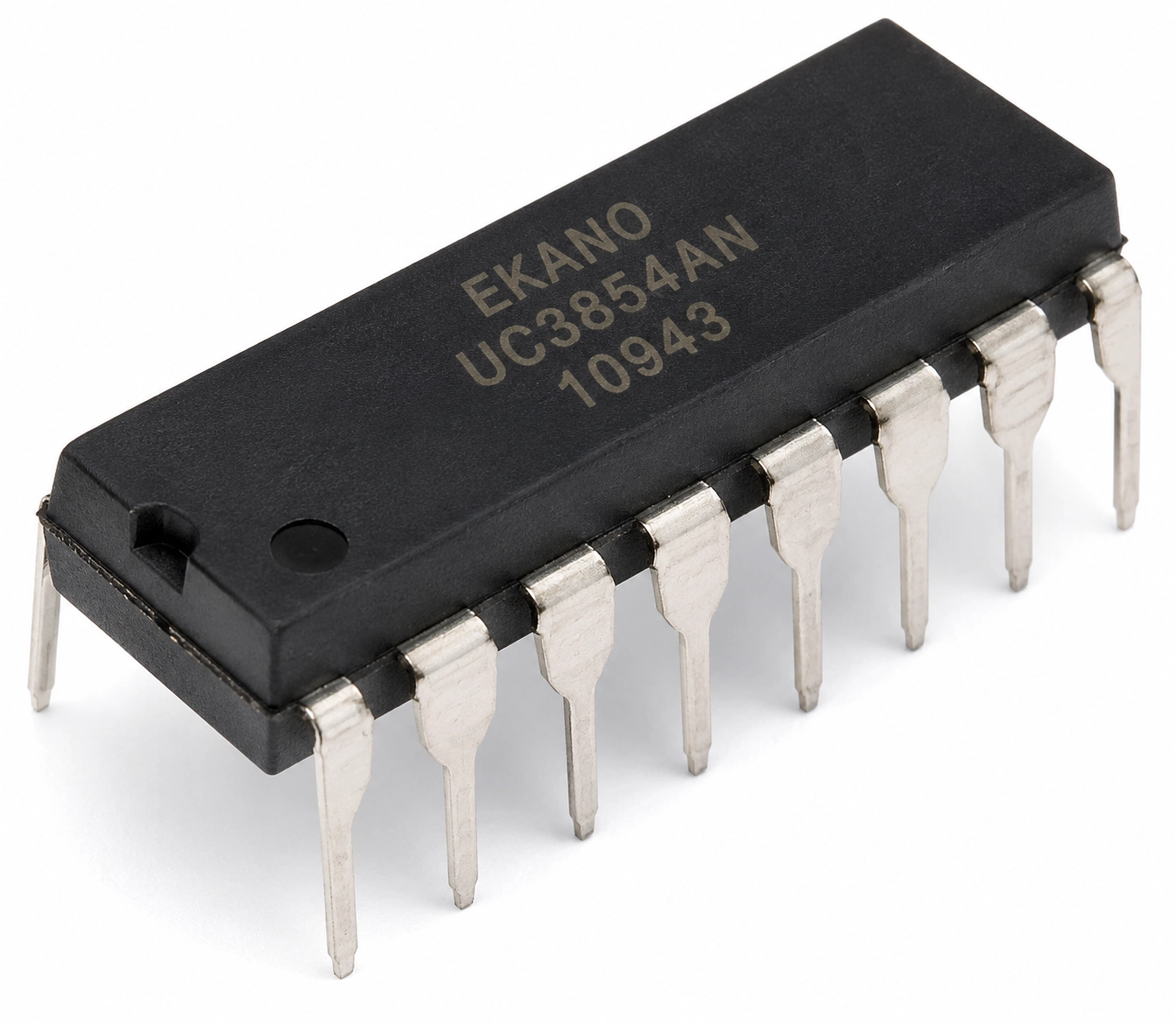

تراشه DIP-16 | UC3854AN

کد محصول: 10943
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

آی‌سی UC3854AN یک کنترلر PFC با پکیج DIP-16 و کنترل Average Current-Mode برای منابع تغذیه AC/DC است. این قطعه با درایور گیت 1 آمپر، PWM فرکانس ثابت و رفرنس دقیق برای طراحی منابع تغذیه با ضریب توان بالا کاربرد دارد.

5,200,000 ریال

موجود در انبار

این آی‌سی یک کنترلر اصلاح ضریب توان یا PFC از نوع Boost PWM است که برای منابع تغذیه AC/DC و مدارهای پیش‌رگولاتور با ضریب توان بالا طراحی شده است. آی‌سی UC3854AN با پکیج DIP-16، کنترل جریان متوسط، درایور گیت Totem-Pole و رفرنس ولتاژ دقیق، امکان طراحی منابع تغذیه با ضریب توان نزدیک به واحد و اعوجاج جریان خط پایین را فراهم می‌کند.

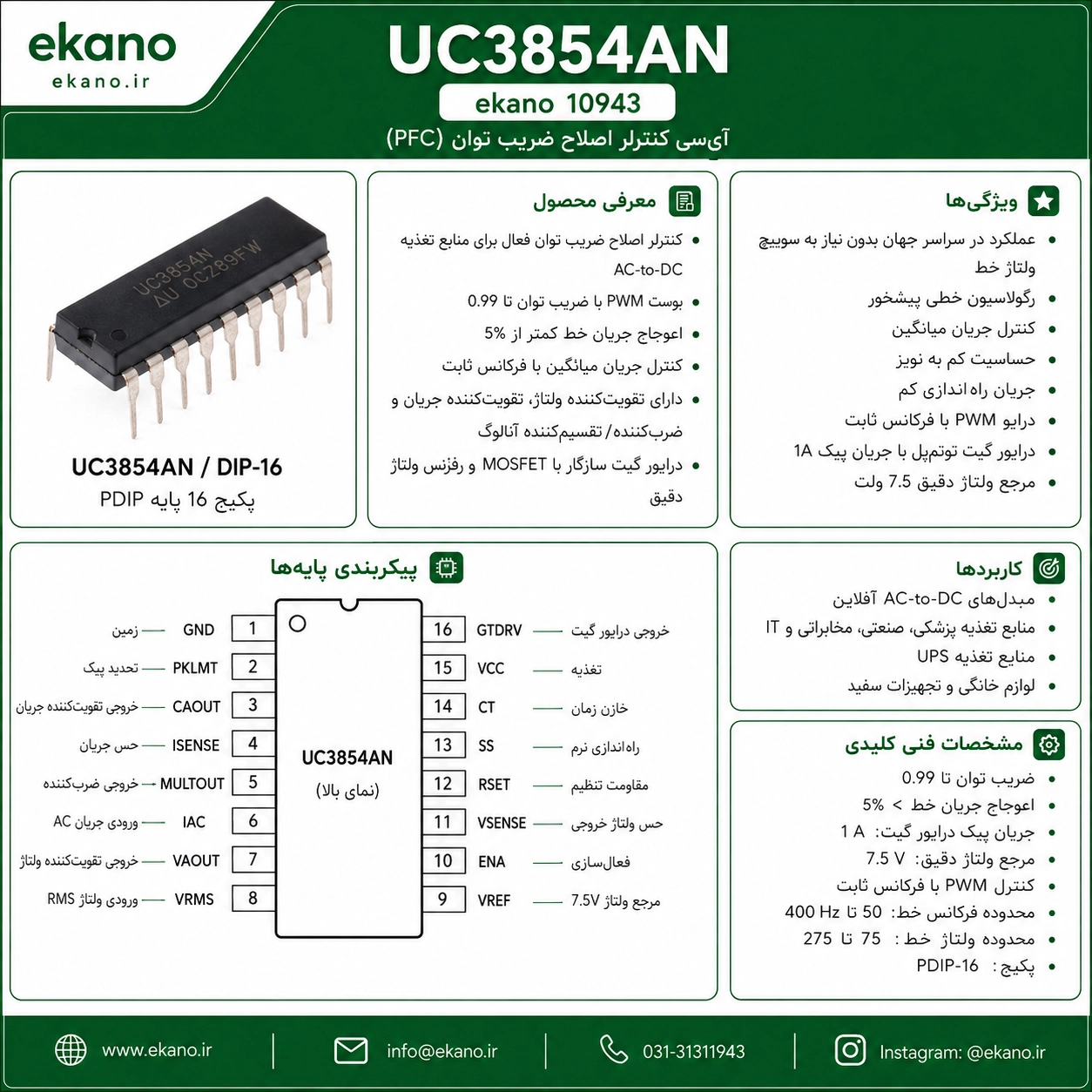

دیتاشیت

مشخصات فنی:

نوع قطعه: آی‌سی کنترلر PFC

مدل (P/N): UC3854AN

خانواده: UC3854A

نوع کاربرد: اصلاح ضریب توان در منابع تغذیه

نوع عملکرد: Advanced High Power Factor Preregulator

نوع کنترل: Average Current-Mode Control

نوع توپولوژی: Boost PWM / PFC Boost

نوع پکیج: DIP-16 / 16-PDIP

تعداد پایه: 16

نوع نصب: Through Hole

محدوده ولتاژ تغذیه: 10 تا 20 ولت

فرکانس سوئیچینگ: تا 200 کیلوهرتز

جریان راه‌اندازی: 250 میکروآمپر

محدوده دمای کاری: 0 تا 70 درجه سانتی‌گراد

کنترل ضریب توان: نزدیک به 1

محدودسازی اعوجاج جریان خط: کمتر از 3 درصد

نوع درایور خروجی: Totem-Pole Gate Driver

جریان درایور گیت: 1 آمپر

رفرنس ولتاژ دقیق: دارد

Feedforward Line Regulation: دارد

Fixed-Frequency PWM Drive: دارد

Low-Offset Analog Multiplier and Divider: دارد

Low Noise Sensitivity: دارد

UVLO: دارد

ویژگی‌ها:

کنترل Boost PWM برای دستیابی به ضریب توان نزدیک به واحد

مناسب برای کاهش اعوجاج جریان ورودی در منابع تغذیه AC/DC

دارای کنترل جریان متوسط برای شکل‌دهی دقیق جریان ورودی

قابلیت عملکرد در محدوده جهانی برق بدون نیاز به تغییر دستی سوئیچ

دارای Feedforward Line Regulation برای پایداری بهتر در تغییرات ولتاژ ورودی

مجهز به درایور گیت Totem-Pole با جریان 1 آمپر

دارای PWM با فرکانس ثابت برای طراحی پایدار منبع تغذیه

مجهز به ضرب‌کننده و تقسیم‌کننده آنالوگ با آفست پایین

حساسیت پایین به نویز در مدارهای پاور

جریان راه‌اندازی پایین برای کاهش مصرف اولیه مدار

دارای رفرنس ولتاژ دقیق برای کنترل پایدار مدار

پکیج DIP-16 مناسب برای نصب روی بردهای منبع تغذیه و تعمیرات پاور

مناسب برای طراحی منابع تغذیه با راندمان و ضریب توان بالا

کاربردها:

منابع تغذیه AC/DC

مدارهای اصلاح ضریب توان PFC

منابع تغذیه سوئیچینگ SMPS

پیش‌رگولاتورهای Boost

منابع تغذیه صنعتی

منابع تغذیه مخابراتی

منابع تغذیه تجهیزات پزشکی

منابع تغذیه تجهیزات IT

UPS و تجهیزات برق پشتیبان

لوازم خانگی و تجهیزات دارای منبع تغذیه توان‌بالا
