توضیحات

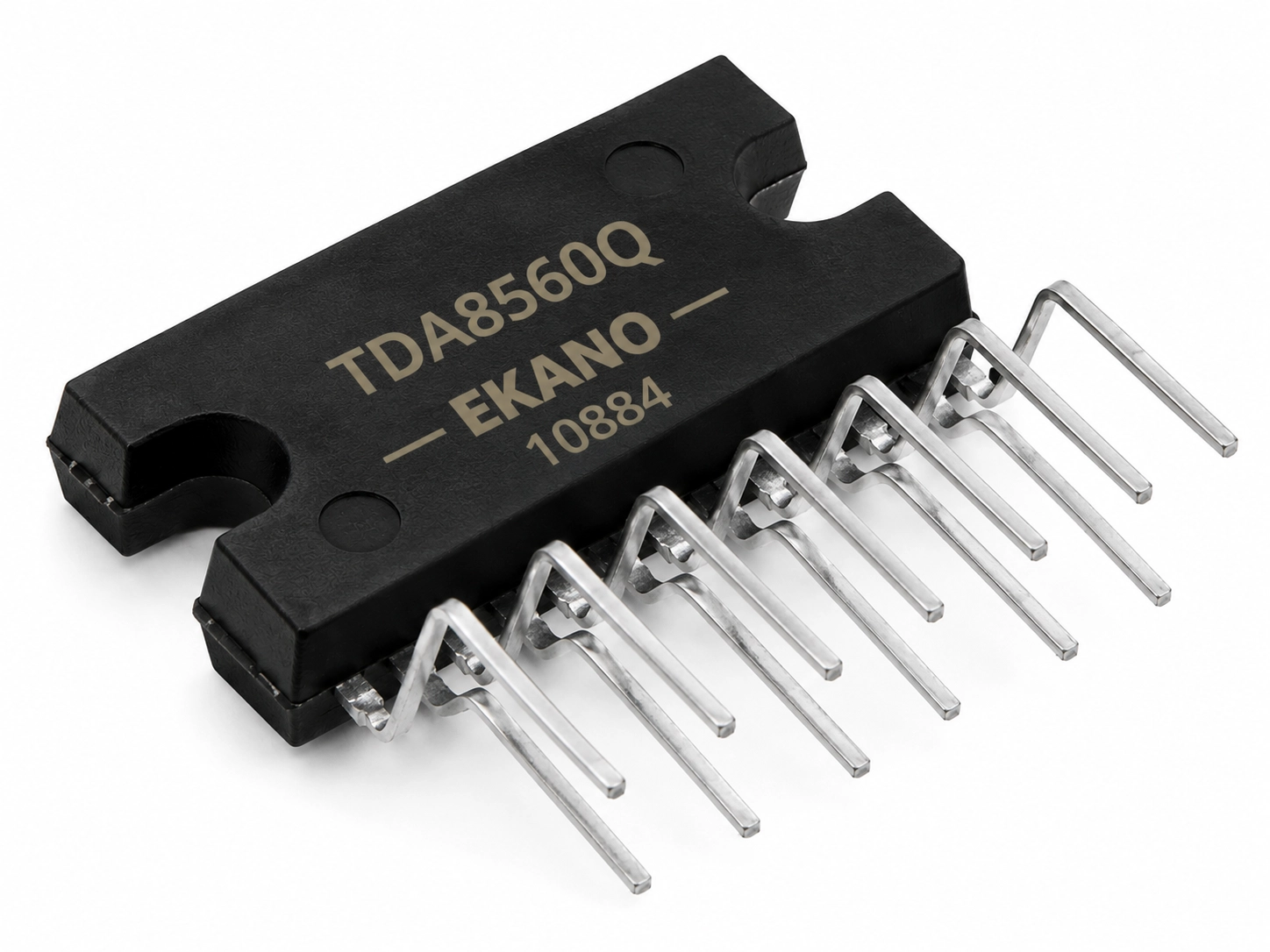

این آیسی یک تقویتکننده توان صوتی استریو Class-B با ساختار BTL است که بهطور ویژه برای رادیو و سیستمهای صوتی خودرو طراحی شده است. آیسی TDA8560Q با پکیج 13 پایه ZIP، ولتاژ تغذیه 6 تا 18 ولت و قابلیت راهاندازی بلندگوهای 2 و 4 اهم، برای بخش خروجی صدای ضبط و آمپلیفایر خودرو گزینهای مناسب محسوب میشود.

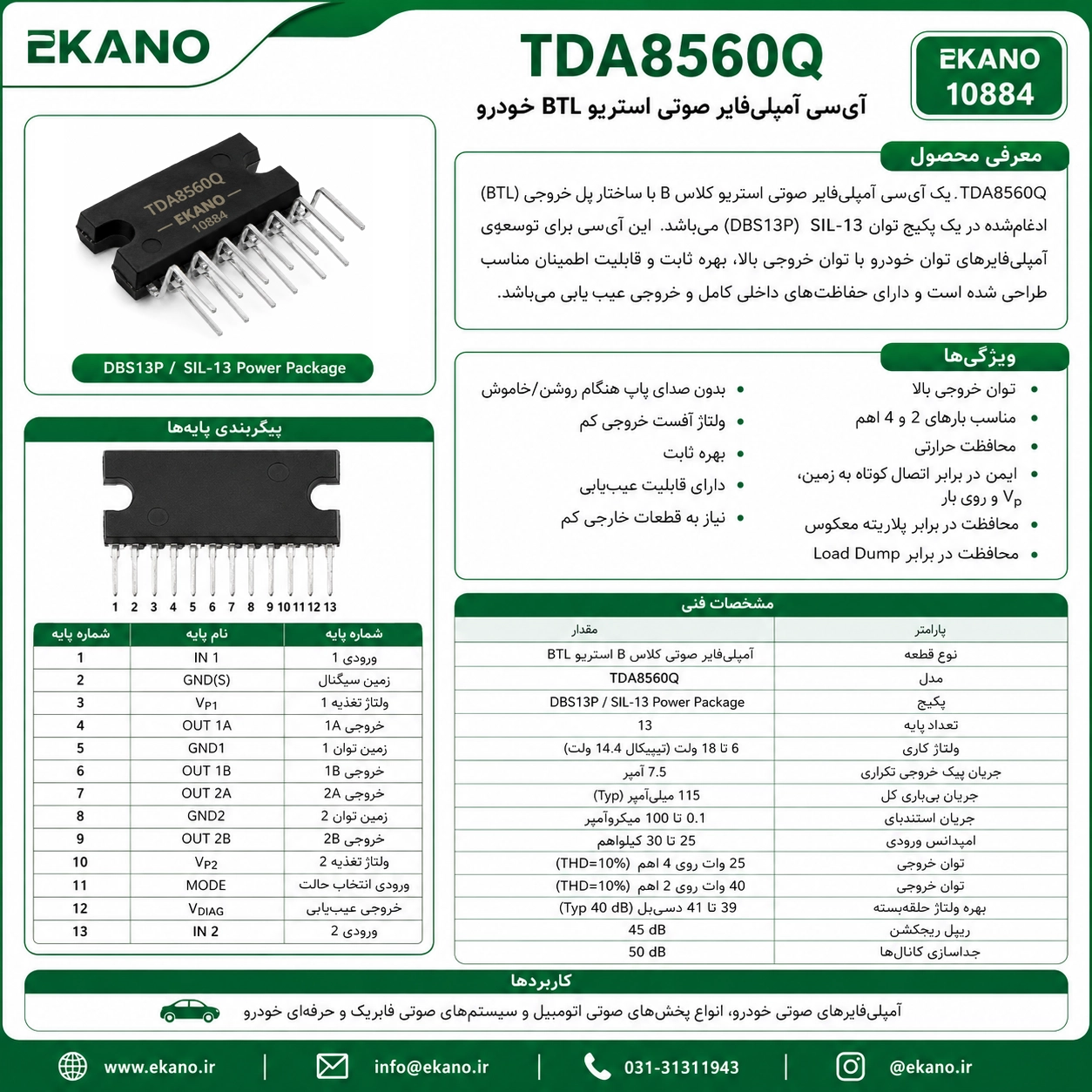

مشخصات فنی:
نوع قطعه: آیسی آمپلیفایر صوتی
مدل (P/N): TDA8560Q
نوع آمپلیفایر: Class-B
نوع خروجی: استریو دو کاناله
نوع ساختار خروجی: BTL
نوع پکیج: ZIP-13 / DBS13P
کد پکیج: SOT141-6
تعداد پایه: 13
حداقل ولتاژ تغذیه: 6 ولت
ولتاژ تغذیه معمول: 14.4 ولت
حداکثر ولتاژ تغذیه: 18 ولت
توان خروجی در بار 2 اهم: 2×40 وات
توان خروجی در بار 4 اهم: 2×25 وات
امپدانس بار قابل پشتیبانی: 2 و 4 اهم
حداکثر جریان پیک تکرارشونده خروجی: 7.5 آمپر
جریان مصرفی بدون بار: 115 میلیآمپر
جریان Standby تیپیکال: 0.1 میکروآمپر
امپدانس ورودی: 30 کیلواهم تیپیکال
گین ولتاژ حلقه بسته: 40 دسیبل تیپیکال
جداسازی کانالها: 50 دسیبل تیپیکال
قابلیت Standby: دارد
قابلیت Mute: دارد
خروجی Diagnostic: دارد
حفاظت حرارتی: دارد
حفاظت اتصال کوتاه: دارد
حفاظت Load Dump: دارد
حفاظت معکوس شدن پلاریته: دارد
ویژگیها:
آمپلیفایر صوتی Class-B مناسب برای سیستمهای صوتی خودرو
دارای دو کانال تقویتکننده BTL مستقل
توان خروجی تا 40 وات برای هر کانال در بار 2 اهم
قابلیت راهاندازی بلندگوهای 2 و 4 اهم
محدوده ولتاژ تغذیه 6 تا 18 ولت مناسب برای تجهیزات صوتی خودرو
نیاز به تعداد کم قطعات جانبی در طراحی مدار
دارای گین داخلی ثابت برای سادهتر شدن طراحی آمپلیفایر
مجهز به خروجی Diagnostic برای تشخیص اعوجاج، اتصال کوتاه و افزایش دما
دارای قابلیت Mute و Standby
حفاظت در برابر اتصال کوتاه خروجی به زمین و ولتاژ تغذیه
دارای حفاظت حرارتی داخلی
مقاوم در برابر Load Dump سیستم برق خودرو
دارای حفاظت در برابر معکوس شدن قطبهای تغذیه
نویز و ولتاژ Offset خروجی پایین
مناسب برای بخش خروجی صدای ضبط و رادیو خودرو
کاربردها:
رادیو خودرو
ضبط ماشین
سیستم صوتی اتومبیل
آمپلیفایرهای استریو دو کاناله
مدارهای تقویت توان صوتی
بردهای خروجی صدای خودرو
راهاندازی بلندگوهای 2 اهم
راهاندازی بلندگوهای 4 اهم
تعمیر بردهای صوتی خودرو
جایگزینی آیسی آمپلیفایر معیوب در مدارهای سازگار
