- کد سایز قطعات دوپایه مثل 0805 و 1206 اینچی است و طول و عرض را نشان می‌دهد. کد متریک همان قطعه فرق دارد: طبق Vishay، 0603 اینچی همان 1608 متریک است. موقع خرید قاطی نکنید.
- برای ترانزیستور، دیود و رگولاتور SMD رایج‌ترین پکیج‌ها SOT-23، SOT-89، SOT-223، SMA/SMB/SMC و DPAK هستند. برای آیسی هم SOIC با گام ۱٫۲۷ میلیمتر برای لحیم‌کاری دستی ساده‌تر از TSSOP با گام ۰٫۶۵ و QFN است.
- با هویهی نوکریز، فلاکس، سیم لحیم نازک و سیم قلعکش، قطعات 0805، 1206، SOT-23 و SOIC را میشود دستی لحیم کرد. QFN و پدهای زیر بدنه هوای گرم می‌خواهند.
جواب کوتاه: «پکیج» یعنی بدنه و شکل پایههای یک قطعه، نه مقدار یا عملکرد آن. یک خازن ۱۰۰ نانوفاراد ممکن است در سایز 0402 یا 0603 باشد. یک رگولاتور 3.3 ولت ممکن است SOT-223 یا SOT-89 باشد. برای انتخاب پکیج به سه چیز نگاه کنید: جای خالی روی برد (فوت‌پرینت)، گرمایی که قطعه باید دفع کند، و این‌که با ابزار شما لحیم‌کاری دستیاش ممکن است یا نه. در این راهنما ابعاد را از دیتاشیت سازنده‌ها (Vishay، KEMET، Texas Instruments و AMS) آورده‌ایم و برای هر پکیج نمونه‌ی موجود در ایکانو را لینک داده‌ایم.
اگر دنبال خواندن کد روی مقاومت (مثل 472 یا 01C) و توان هر سایز مقاومت هستید، آن موضوع را جداگانه در کد مقاومت SMD توضیح داده‌ایم و این‌جا تکرارش نمی‌کنیم. این مقاله درباره‌ی خود پکیج‌ها و لحیم‌کاری دستی آن‌هاست.

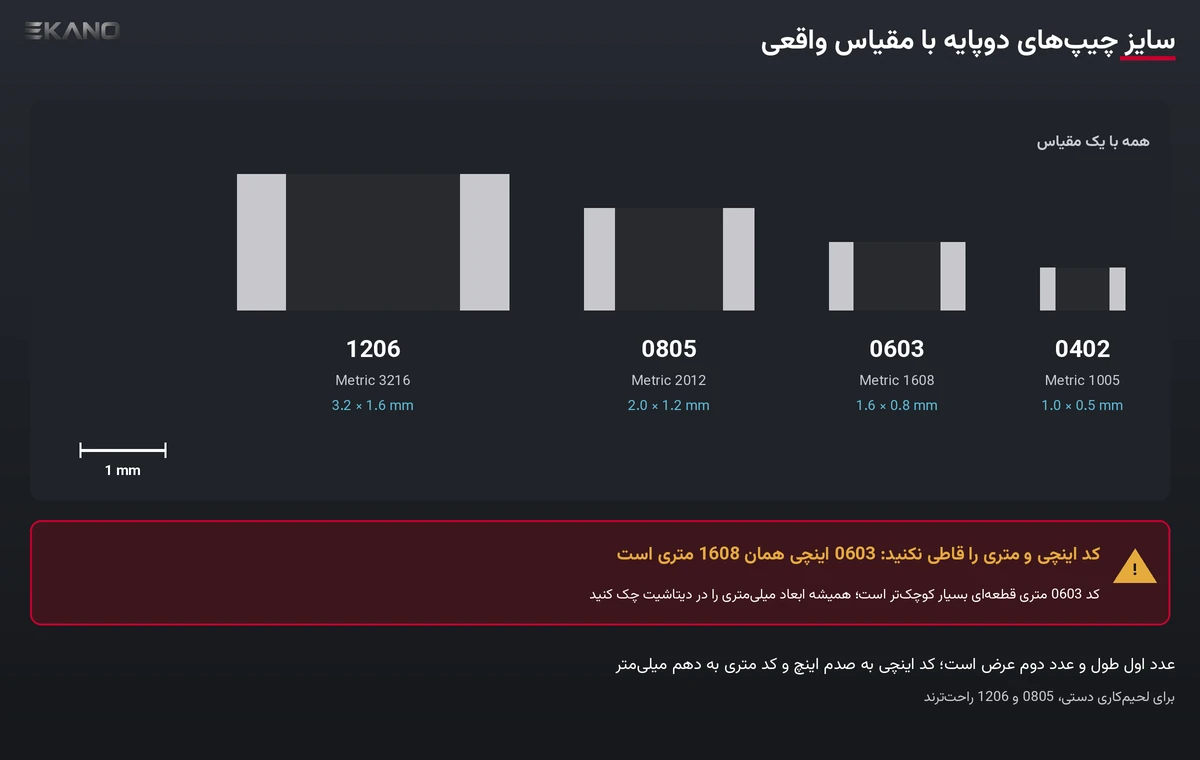

سایز قطعات دوپایه‌ی چیپ: 0402 تا 2512
مقاومت، خازن سرامیکی، سلف کوچک، LED و فیوز SMD معمولاً بدنه‌ی مکعبی با دو سر فلزی دارند. سایزشان با یک کد چهاررقمی گفته میشود. کد رایج در فروشگاه‌ها کد اینچی است: دو رقم اول طول و دو رقم دوم عرض، برحسب صدم اینچ. یعنی 0805 حدود ۰٫۰۸ × ۰٫۰۵ اینچ است. Vishay در دیتاشیت مقاومت‌های CRCW کنار هر کد اینچی، کد متریک را هم آورده است. رقم‌های کد متریک طول و عرض به دهم میلیمتر است:
| کد اینچی | کد متریک (Vishay CRCW) | طول × عرض تقریبی از کد متریک | نمونه در ایکانو |
|---|---|---|---|
| 0402 | 1005 | ۱٫۰ × ۰٫۵ میلیمتر | خازن 0402 |
| 0603 | 1608 | ۱٫۶ × ۰٫۸ میلیمتر | خازن 0603، سلف 1uH 0603 |
| 0805 | 2012 | ۲٫۰ × ۱٫۲ میلیمتر | خازن 0805، LED آبی 0805 |
| 1206 | 3216 | ۳٫۲ × ۱٫۶ میلیمتر | مقاومت 1206، فیوز SMD 1206، LED قرمز 1206 |
| 1210 | 3225 | ۳٫۲ × ۲٫۵ میلیمتر | — |
| 2010 | 5025 | ۵٫۰ × ۲٫۵ میلیمتر | — |
| 2512 | 6332 | ۶٫۳ × ۳٫۲ میلیمتر | — |
سه نکته‌ی مهم:
- اینچی و متریک را قاطی نکنید. «1608» در کد متریک همان 0603 اینچی است. اگر در فهرست قطعات یک طراح خارجی «0603 metric» دیدید، منظور قطعه‌ای خیلی کوچک‌تر از 0603 رایج است. همیشه ببینید جدول کدام سیستم را نوشته است.
- ارتفاع در کد نیست. کد فقط طول و عرض را می‌گوید. ارتفاع خازن سرامیکی با ظرفیت و ولتاژش تغییر می‌کند و باید از دیتاشیت همان قطعه خوانده شود.
- توان و ولتاژ به سایز وابسته است. سایز بزرگتر معمولاً توان و ولتاژ کاری بیشتری دارد. جدول توان مقاومت‌ها از 0402 تا 2512 را در مقاله‌ی کد مقاومت SMD آورده‌ایم.
برای شروع لحیم‌کاری دستی، 1206 و 0805 راحت‌ترند. 0603 با پنس و نور خوب شدنی است. 0402 بدون ذره‌بین و دست ثابت سخت است. در فروشگاه فعلاً مقاومت SMD فقط در سایز 1206 هست، ولی خازن‌های سرامیکی در هر چهار سایز 0402، 0603، 0805 و 1206 موجودند.

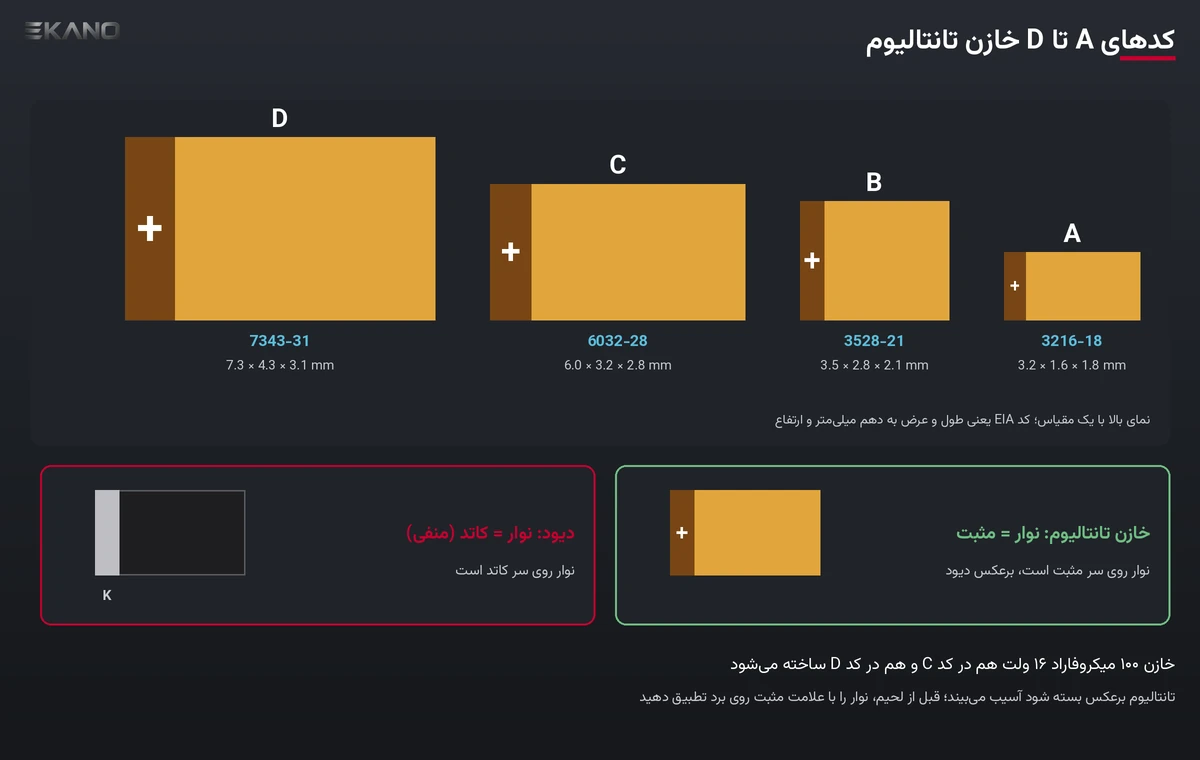

خازن تانتالیوم SMD: کد A، B، C و D
خازن‌های تانتالیوم SMD به‌جای کد اینچی، یک حرف «سایز کیس» دارند. KEMET در دیتاشیت سری T491 کنار هر حرف، کد EIA را هم آورده است. چهار رقم اول آن طول و عرض به دهم میلیمتر است و دو رقم بعد از خط تیره، حداکثر ارتفاع به دهم میلیمتر:
| کیس KEMET | کد EIA | طول × عرض × ارتفاع (تقریبی از کد) | نمونه در ایکانو |
|---|---|---|---|
| A | 3216-18 | ۳٫۲ × ۱٫۶ × ۱٫۸ میلیمتر | 4.7uF 16V پکیج A، 100nF 35V پکیج A |
| B | 3528-21 | ۳٫۵ × ۲٫۸ × ۲٫۱ میلیمتر | در دسته‌ی خازن تانتال |
| C | 6032-28 | ۶٫۰ × ۳٫۲ × ۲٫۸ میلیمتر | 100uF 16V پکیج C |
| D | 7343-31 | ۷٫۳ × ۴٫۳ × ۳٫۱ میلیمتر | 100uF 16V پکیج D |
اشتباه پرتکرار: نوار روی تانتالیوم یعنی مثبت. طبق KEMET، قطب مثبت (آند) تانتالیوم با یک نوار روی بدنه مشخص میشود. روی دیود SMD، نوار یعنی کاتد (منفی). اگر عادت دیود را روی تانتالیوم پیاده کنید، خازن برعکس لحیم میشود. تانتالیوم برعکس ممکن است داغ کند یا بسوزد. یک کیس بزرگتر لزوماً ظرفیت بیشتر نیست. همان ۱۰۰ میکروفاراد ۱۶ ولت هم در کیس C هست و هم در کیس D؛ پس پد برد را از روی کد کیس انتخاب کنید، نه از روی ظرفیت.
پکیج دیودهای SMD: SOD، SMA، SMB و SMC
| پکیج | نام JEDEC | ابعاد بدنه (طبق Vishay) | کاربرد رایج | نمونه در ایکانو |
|---|---|---|---|---|
| SOD-523 / SOD-323 / SOD-123 | — | خیلی کوچک؛ از دیتاشیت همان قطعه بخوانید | دیود سیگنال و زنر | 1N4148W در SOD-123، 1N4148 در SOD-323 |
| SMA | DO-214AC | طول ۳٫۹۹ تا ۴٫۵۰ و عرض ۲٫۵۴ تا ۲٫۷۹ میلیمتر (دیتاشیت SS14) | دیود ۱ آمپری، شاتکی کوچک | SS14، SS110 |
| SMB | DO-214AA | طول ۴٫۰۶ تا ۴٫۵۷ و عرض ۳٫۳۰ تا ۳٫۹۴ میلیمتر (دیتاشیت SS22) | ۲ آمپری‌ها | MURS260T3G |
| SMC | DO-214AB | بزرگ‌ترین در این خانواده | ۳ آمپری‌ها | ES3J، SS320A |
روی دیودهای SMA و SMB، Vishay سمت کاتد را با نوار (Cathode Band) مشخص کرده است. نام یک قطعه همیشه پکیجش را تعیین نمی‌کند: یک شماره‌ی دیود ممکن است در دیتاشیت یک سازنده SMA باشد و در سازنده‌ی دیگر SMC. پس قبل از طراحی پد، پکیج را از دیتاشیت همان برند یا اندازه‌گیری خود قطعه تأیید کنید. انتخاب بین شاتکی و سریع را هم در دیود شاتکی در برابر سریع و معمولی توضیح داده‌ایم.

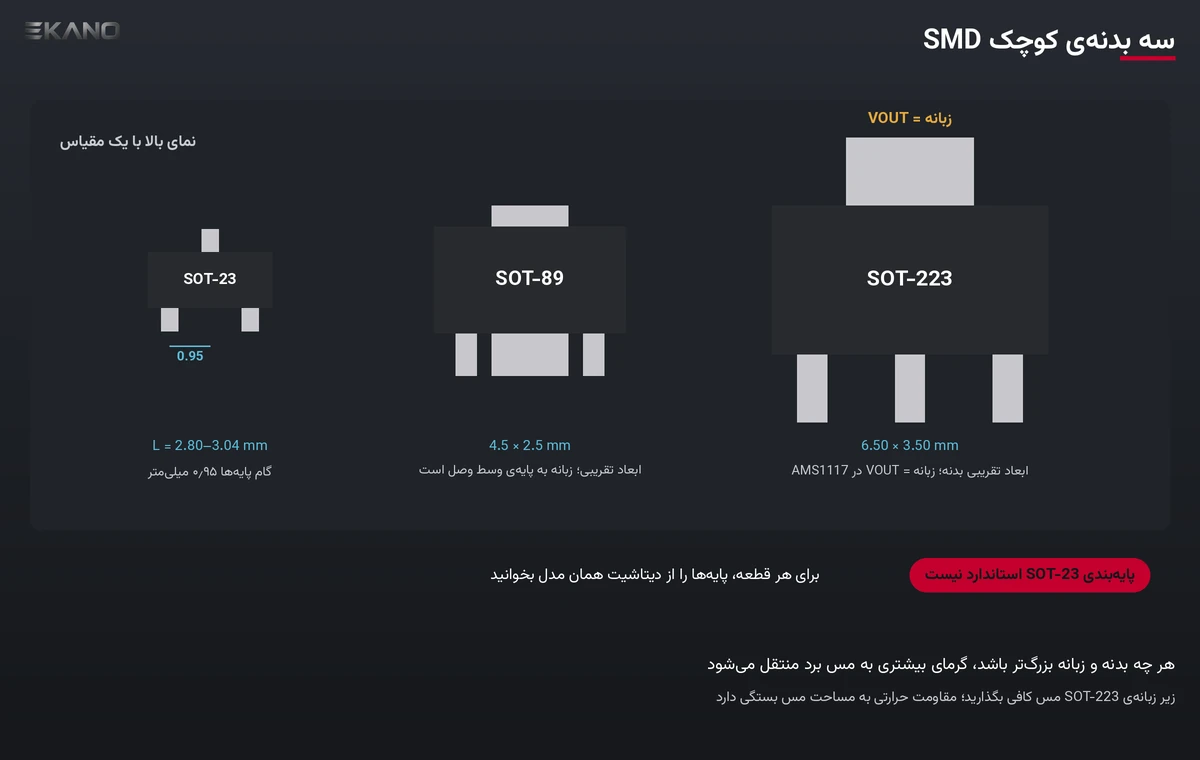

ترانزیستور و رگولاتور کوچک: SOT-23، SOT-89 و SOT-223
SOT-23
رایج‌ترین پکیج سه‌پایه‌ی کوچک است. طبق نقشه‌ی پکیج Vishay (دیتاشیت 2N7002K):
- طول بدنه ۲٫۸۰ تا ۳٫۰۴ میلیمتر، عرض بدنه ۱٫۲۰ تا ۱٫۴۰ میلیمتر، و عرض با پایهها ۲٫۱۰ تا ۲٫۶۴ میلیمتر.
- فاصله‌ی پایهها (گام) ۰٫۹۵ میلیمتر و فاصله‌ی دو پایه‌ی کناری ۱٫۹۰ میلیمتر.
- حداکثر ارتفاع ۱٫۱۲ میلیمتر.
نمونه‌ها در ایکانو: ماسفت‌های 2N7002، SI2300، Si2302 و IRLML2803، و TL431 در SOT-23. ترتیب پایهها در SOT-23 استاندارد نیست. بدنه یکی است، ولی پایه‌ی ۱ یک ماسفت گیت است و پایه‌ی ۱ یک رگولاتور شنت چیز دیگری است. پس فوت‌پرینت را با دیتاشیت همان قطعه چک کنید. نسخهی شش‌پایه (SOT-23-6) هم داریم، مثل مبدل TPS563201. جدول انتخاب ماسفت‌های کوچک را در جدول معادل ماسفت ببینید.
SOT-89
کمی بزرگتر از SOT-23 است و زبانه‌ی پهنی دارد که به پایه‌ی وسط وصل است و گرما را به برد می‌دهد. طبق TI (دیتاشیت UA78L)، بدنه‌ی SOT-89 حدود ۴٫۵ × ۲٫۵ میلیمتر است. نمونه‌ها: 78L05، HT7533-3 و تریستور BT169.
SOT-223

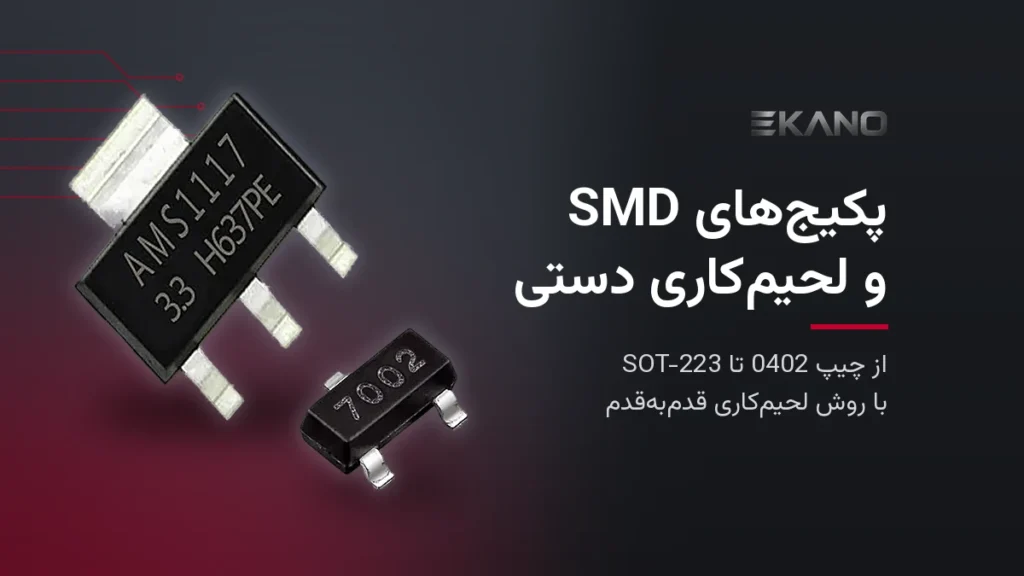

پکیج محبوب رگولاتورهای LDO مثل AMS1117-3.3. طبق TI (دیتاشیت LM1117 با همان ترتیب پایه)، بدنه‌ی SOT-223 حدود ۶٫۵۰ × ۳٫۵۰ میلیمتر است و زبانه‌ی بزرگ به خروجی (VOUT) وصل است. نکته‌ی مهم گرماست. TI برای LM1117 مقاومت حرارتی پیوند تا هوا را در SOT-223 حدود ۶۱٫۶ درجه بر وات و در TO-220 حدود ۲۳٫۸ درجه بر وات داده است. پس SOT-223 بدون مس کافی زیر زبانه زود داغ می‌کند. AMS در دیتاشیت AMS1117 نوشته است که با حدود ۰٫۵ اینچ مربع مس زیر قطعه، مقاومت حرارتی تا هوا بین ۳۰ تا بیش از ۵۰ درجه بر وات است. یعنی پد مسی برد، هیت‌سینک SOT-223 است. ترتیب پایهها و زبانه‌ی رگولاتورها را در پین‌اوت رگولاتورها آورده‌ایم.
پکیج‌های توان: DPAK (TO-252) و D²PAK (TO-263)
D²PAK (TO-263) در واقع نسخهی SMD پکیج TO-220 است و DPAK (TO-252) نسخهی کوچک‌تر آن (هم‌خانواده‌ی IPAK/TO-251). زبانه‌ی فلزی پشتشان روی پد مسی بزرگی لحیم میشود. طبق TI (دیتاشیت LM1117):
| پکیج | ابعاد اسمی | مقاومت حرارتی پیوند تا هوا (LM1117، روی برد) | نمونه در ایکانو |
|---|---|---|---|
| TO-252 (DPAK) | ۶٫۵۸ × ۶٫۱۰ میلیمتر | ۴۵٫۱ درجه بر وات | L78M05CDT، IRLR2908، ترایاک BT136S |
| TO-263 (D²PAK) | ۱۰٫۱۸ × ۸٫۴۱ میلیمتر | ۴۱٫۳ درجه بر وات | LM317D2T، LM2596S-ADJ |
در رگولاتور LM1117، زبانه همان خروجی است. در ماسفت معمولاً درین است و در ترایاک T2. یعنی زبانه برق‌دار است و نباید به پدهای دیگر یا بدنه‌ی فلزی جعبه برسد. همیشه نقش زبانه را از دیتاشیت قطعه بخوانید. نسخهی SMD ترایاک و کنترل آن با میکروکنترلر را در راه‌اندازی ترایاک با آردوینو توضیح داده‌ایم.
پکیج آی‌سی‌ها: SOIC، SOP، TSSOP و QFN
TI برای آپ‌امپ LM358 و LM324 و درایور ULN2003 جدول اندازه‌ی پکیج‌ها را داده است. این جدول فرق پکیج‌های هم‌نام را خوب نشان می‌دهد:
| پکیج (کد TI) | اندازه طبق TI | گام پایه | سختی لحیم دستی |
|---|---|---|---|
| SOIC-8 (D)، LM358 | ۴٫۹ × ۶ میلیمتر (با پایه) | ۱٫۲۷ میلیمتر | آسان |
| SO-8 (PS)، LM358 | ۶٫۲ × ۷٫۸ میلیمتر (با پایه) | — | آسان، ولی پهنتر از SOIC |
| VSSOP-8 (DGK)، LM358 | ۳ × ۴٫۹ میلیمتر (با پایه) | — | متوسط |
| TSSOP-8 (PW)، LM358 | ۳ × ۶٫۴ میلیمتر (با پایه) | ۰٫۶۵ میلیمتر | متوسط |
| SOIC-14 (D)، LM324 | ۸٫۶۵ × ۶ میلیمتر | ۱٫۲۷ میلیمتر | آسان |
| SOIC-16 (D)، ULN2003 | بدنه ۹٫۹۰ × ۳٫۹۱ میلیمتر | ۱٫۲۷ میلیمتر | آسان |
| TSSOP-16 (PW)، ULN2003 | بدنه ۵٫۰۰ × ۴٫۴۰ میلیمتر | — | متوسط |
| WQFN-16 (RTE)، LM324B | ۳ × ۳ میلیمتر | — | سخت؛ پایه زیر بدنه است |
درس این جدول: «SOP-8» و «SOIC-8» همیشه یکی نیستند. در جدول TI، پکیج SO با کد PS از SOIC با کد D پهنتر است. فروشندهها گاهی هر دو را «SOP» مینویسند. اگر برد شما برای SOIC باریک طراحی شده، قبل از خرید پهنای قطعه را با دیتاشیت برند همان قطعه مقایسه کنید.
نمونه‌ها در ایکانو: حافظه‌ی W25Q32 در SOIC-8، LM324 در SO-14، ULN2003 در SO-16، XPT2046 در TSSOP-16 و MP3426 در QFN-14. همه‌ی آی‌سی‌ها در دسته‌ی آیسی هستند. برای برنامه‌ریزی تراشه‌های SOP-16 بدون لحیم‌کاری، زیف‌سوکت تبدیل SOP16 به DIP16 هم داریم.
QFN و پکیج‌های مشابه پایه‌هایشان زیر بدنه است و معمولاً یک پد بزرگ گرمایی هم وسطشان دارند. این پد را با نوک هویه نمی‌شود لحیم کرد و هوای گرم یا فر ریفلو لازم است. اگر تازه‌کار هستید، در طراحی برد خودتان نسخهی SOIC همان آیسی را انتخاب کنید.
حساسیت به رطوبت (MSL): چرا بعضی آی‌سی‌ها در بسته‌ی فویلی می‌آیند؟
قطعات پلاستیکی SMD کمی رطوبت جذب می‌کنند. در گرمای ناگهانی هوای گرم یا ریفلو، این رطوبت ممکن است به بدنه آسیب بزند. سطح حساسیت را با MSL نشان می‌دهند. مثلاً در جدول سفارش TI، LM358 در پکیج VSSOP سطح «Level-1-260C-UNLIM» دارد، یعنی محدودیت زمانی نگهداری در هوای کارگاه ندارد. UA78L در SOT-89 سطح «Level-2-260C-1 YEAR» دارد، یعنی بعد از باز شدن بسته‌بندی تا یک سال در شرایط کارگاه مجاز است. برای لحیم‌کاری با هویه، که فقط پایهها گرم می‌شوند، این موضوع کمتر مهم است. ولی اگر با هوای گرم کار می‌کنید، قطعات حساس را در بسته‌ی دربسته و خشک نگه دارید.

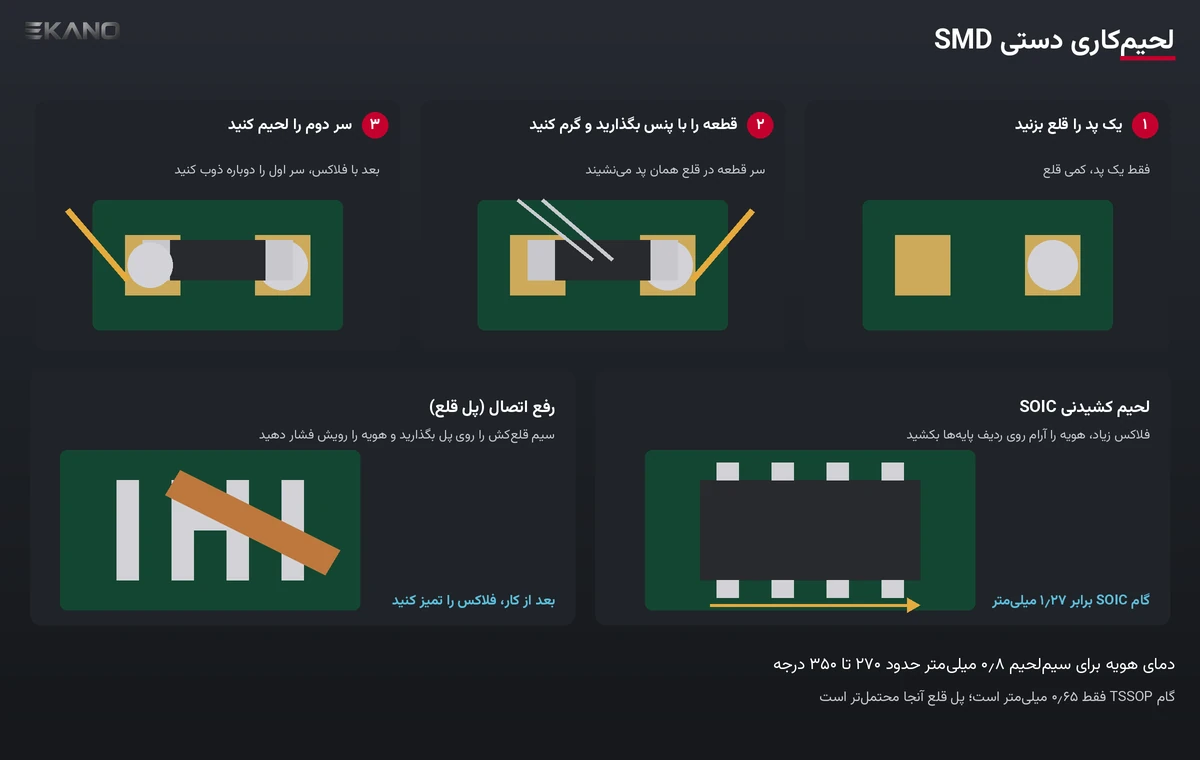

لحیم‌کاری دستی قطعات SMD قدم‌به‌قدم
ابزار لازم
- هویهی کنترل‌شده با نوک ریز، مثل هویه ۴۰ وات با نوک یدکی.
- سیم لحیم نازک، مثل سیم لحیم ASAHI ۰٫۸ میلیمتر. طبق صفحه‌ی کالا، دمای کار آن ۲۷۰ تا ۳۵۰ درجه است.
- فلاکس مایع بدون شستشو. مهم‌ترین ابزار SMD همین است.
- سیم قلعکش ۱٫۵ میلیمتر برای برداشتن پل قلع بین پایهها، و تمیزکننده‌ی نوک هویه.
- پنس نوک‌تیز، نور خوب و ذره‌بین (این سه را فعلاً در فروشگاه نداریم).
بقیه‌ی ابزارها در دسته‌ی ابزار مونتاژ و لحیم‌کاری هستند. دیتاشیت قطعه حد گرما را هم می‌گوید. مثلاً طبق AMS، حداکثر دمای پایه‌ی AMS1117 هنگام لحیم‌کاری ۳۰۰ درجه برای ۱۰ ثانیه است. پس طولانی گرم کردن یک پایه، حتی با دمای مجاز، کار درستی نیست.
قطعات دوپایه (0805، 1206، تانتالیوم، SMA)
- روی یکی از دو پد کمی قلع بگذارید.
- قطعه را با پنس روی پدها بگذارید. پد قلع‌دار را با هویه گرم کنید تا قطعه بنشیند و ثابت شود.
- سر دوم را با کمی سیم لحیم و نوک هویه لحیم کنید.
- برگردید و سر اول را با کمی فلاکس دوباره گرم کنید تا اتصالش براق و صاف شود.
- قطبیت را قبل از لحیم چک کنید: نوار دیود یعنی کاتد، ولی نوار تانتالیوم یعنی مثبت.
SOT-23، SOT-89 و SOT-223
- یک پایه را مثل بالا ثابت کنید و تراز بودن همه‌ی پایهها روی پدها را با ذره‌بین چک کنید.
- بقیه‌ی پایهها را لحیم کنید.
- زبانه‌ی SOT-223 و SOT-89 به مس بزرگ وصل است و گرما را زود پخش می‌کند. نوک پهنتر و کمی صبر لازم دارد تا قلع کامل جاری شود. اتصال سرد زبانه یعنی گرمای بیشتر رگولاتور.
SOIC و TSSOP (چندپایه)
- آیسی را با جهت درست (نقطه یا فرورفتگی پایه‌ی ۱) روی پدها بگذارید و دو پایه‌ی گوشه‌ی مقابل هم را لحیم کنید.
- همه‌ی پایهها را فلاکس بزنید. یا پایه‌به‌پایه لحیم کنید، یا با کمی قلع روی نوک، هویه را آرام در طول ردیف پایهها بکشید (درگ).
- اگر بین دو پایه پل قلع ایجاد شد، سیم قلعکش را با فلاکس روی پل بگذارید و با هویه گرم کنید تا قلع اضافه جذب شود.
- با ذره‌بین چک کنید که هیچ پلی نمانده و همه‌ی پایهها خیس شده باشند.
علائم ظاهری لحیم خوب و بد و اشتباه‌های عمومی (دمای نامناسب، قلع زیاد، اتصال سرد) را در ۱۰ اشتباه رایج لحیم‌کاری آورده‌ایم.
جدول اشتباه‌های رایج با پکیج‌های SMD
| اشتباه | نتیجه | راه درست |
|---|---|---|
| قاطی کردن کد اینچی و متریک | قطعه روی پد جا نمی‌شود | جدول Vishay را ملاک بگیرید: 0603 اینچی = 1608 متریک |
| عادت نوار دیود روی تانتالیوم | خازن برعکس لحیم میشود و داغ می‌کند | روی تانتالیوم نوار یعنی مثبت (طبق KEMET) |
| فرض پایه‌بندی یکسان در SOT-23 | مدار کار نمی‌کند یا قطعه می‌سوزد | پایه‌بندی را از دیتاشیت همان قطعه بخوانید |
| «SOP» به‌جای «SOIC» باریک | آیسی پهنتر از پد است | پهنای بدنه را در دیتاشیت چک کنید |
| مس کم زیر SOT-223 یا DPAK | داغ شدن و قطع حرارتی رگولاتور | پد مسی بزرگ زیر زبانه بگذارید |
| لحیم بدون فلاکس | پل قلع و اتصال سرد | در هر مرحله کمی فلاکس بزنید |
| تلاش برای لحیم QFN با هویه | پد زیر بدنه وصل نمی‌شود | هوای گرم یا نسخهی SOIC قطعه |
سؤالات متداول
فرق 0805 و 1206 چیست؟
هر دو کد اینچی سایز قطعات دوپایهاند. طبق Vishay، 0805 همان 2012 متریک است، یعنی حدود ۲٫۰ × ۱٫۲ میلیمتر. 1206 همان 3216 متریک است، یعنی حدود ۳٫۲ × ۱٫۶ میلیمتر. 1206 بزرگتر است، لحیم دستیاش راحتتر است و معمولاً توان و ولتاژ کاری بیشتری دارد. 0805 جای کمتری روی برد میگیرد.
قطب مثبت خازن تانتالیوم SMD کدام طرف است؟
طبق KEMET، سمتی که نوار دارد قطب مثبت (آند) است. این دقیقاً برعکس دیود SMD است که نوارش کاتد (منفی) را نشان می‌دهد. تانتالیوم را برعکس لحیم نکنید، چون ممکن است داغ کند یا بسوزد.
پایه‌بندی همه‌ی قطعات SOT-23 یکی است؟
خیر. SOT-23 فقط شکل بدنه است: طبق Vishay طول بدنه حدود ۲٫۸۰ تا ۳٫۰۴ میلیمتر و گام پایهها ۰٫۹۵ میلیمتر. ولی نقش پایهها برای ماسفت، ترانزیستور، رگولاتور شنت مثل TL431 و دیود دوتایی فرق دارد. فوت‌پرینت و جهت را همیشه از دیتاشیت همان قطعه چک کنید.
SOP-8 و SOIC-8 یکی هستند؟
همیشه نه. در جدول TI برای LM358، پکیج SOIC-8 (کد D) با پایهها حدود ۴٫۹ × ۶ میلیمتر است، ولی پکیج SO-8 (کد PS) حدود ۶٫۲ × ۷٫۸ میلیمتر و پهنتر است. فروشندهها گاهی هر دو را SOP مینویسند. اگر برد شما برای SOIC باریک است، پهنای بدنه را قبل از خرید با دیتاشیت چک کنید.
آیا QFN را میشود با هویه لحیم کرد؟
پایههای QFN زیر بدنه است و معمولاً یک پد گرمایی بزرگ هم وسطش دارد که نوک هویه به آن نمیرسد. برای این پکیج هوای گرم یا فر ریفلو لازم است. اگر فقط هویه دارید، در طراحی برد نسخهی SOIC همان آیسی را انتخاب کنید. گام SOIC طبق نقشههای TI حدود ۱٫۲۷ میلیمتر است و با هویهی نوکریز، فلاکس و سیم قلعکش راحت لحیم میشود.
جمع‌بندی
سایز قطعات دوپایه را با کد اینچی (0402 تا 2512) بشناسید و حواستان به کد متریک باشد. تانتالیوم‌ها کیس A تا D دارند و نوارشان مثبت است. برای ترانزیستور و رگولاتور، SOT-23، SOT-89 و SOT-223 رایج‌اند و زبانه‌ی بزرگ یعنی مس بیشتر برای گرما. پکیج‌های توان DPAK و D²PAK زبانه‌ی برق‌دار دارند. برای لحیم‌کاری دستی، SOIC با گام ۱٫۲۷ میلیمتر از TSSOP و QFN ساده‌تر است. اگر نسخهی SMD ترایاک یا اپتوکوپلر را برای کنترل بار AC انتخاب کرده‌اید، راه‌اندازی ترایاک با آردوینو را هم بخوانید.
