- ماسفت «معادل» یعنی قطعه‌ای با همان نوع کانال و همان پایهها، ولتاژ VDS و جریان مساوی یا بیشتر، و RDS(on) مساوی یا کمتر در همان ولتاژ گیت. هیچ قطعه‌ای در همه‌ی مدارها معادل کامل نیست.
- طبق دیتاشیت‌ها: جایگزین قوی‌تر IRFZ44N می‌تواند IRFZ48N، IRF3205، IRF1407 یا IRFB4110 باشد. برای IRF540، IRFB4110 و IRFB4115 قوی‌ترند. IRF840 جای IRF740 می‌نشیند ولی گرمای بیشتری دارد. IRF9540 هم جای IRF9530 کار میکند.
- IRFZ44N، IRF540 و IRF3205 لاجیکلول نیستند و RDS(on) آن‌ها فقط در ولتاژ گیت ۱۰ ولت تضمین شده است. برای فرمان مستقیم با ۵ ولت، IRLR2908 یا IRLML2803 را ببینید که مقاومتشان در ۴٫۵ ولت هم در دیتاشیت آمده است.
«معادل IRFZ44N چیست؟» یا «به جای IRF540 چه ماسفتی بگذارم؟» از رایج‌ترین سؤال‌ها در تعمیر و ساخت مدار است. جدول‌های معادل اینترنتی معمولاً نمی‌گویند جایگزین در چه شرایطی جواب می‌دهد. در این صفحه همه‌ی اعداد از دیتاشیت رسمی سازنده‌ها (Infineon/International Rectifier و Vishay) گرفته شده است. برای هر جایگزین هم نوشته‌ایم چه چیزی بهتر میشود، چه چیزی بدتر میشود و شرط استفاده چیست. اگر با ساختار و پایه‌های ماسفت آشنا نیستید، اول ماسفت چیست را بخوانید.

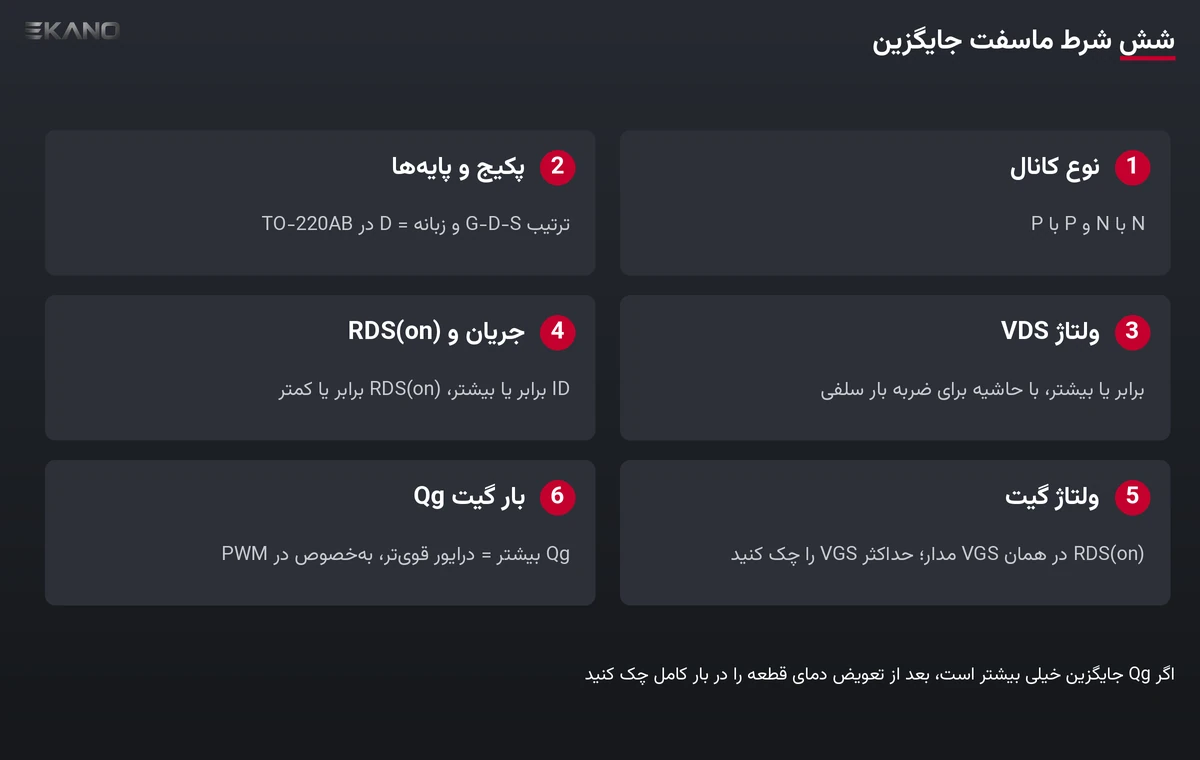

شش چیزی که در ماسفت جایگزین باید برابر یا بهتر باشد
- نوع کانال: ماسفت N-Channel فقط با N-Channel و P-Channel فقط با P-Channel عوض میشود. جای این دو در مدار فرق دارد و بدون تغییر مدار جابه‌جا نمی‌شوند.

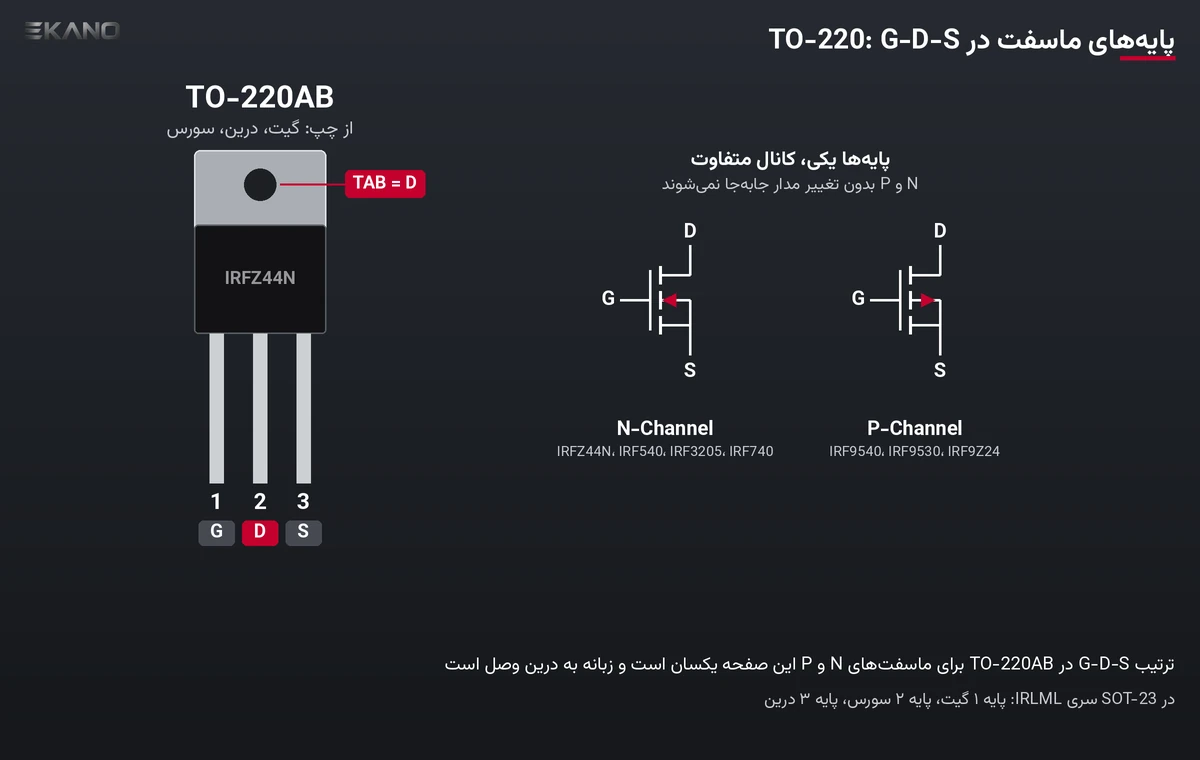

- پکیج و ترتیب پایهها: در پکیج TO-220AB همه‌ی قطعه‌های این صفحه، با نوشته رو به شما و پایهها رو به پایین، ترتیب از چپ گیت، درین و سورس است و زبانه به درین وصل است. در SOT-23 سری IRLML، پایه‌ی ۱ گیت، پایه‌ی ۲ سورس و پایه‌ی ۳ درین است. D²PAK و DPAK هم ترتیب گیت، درین و سورس را دارند، ولی قطعهی لحیمی سطحی هستند و جای TO-220 نمی‌نشینند.
- ولتاژ VDS: باید برابر یا بیشتر باشد. ضربه‌های ولتاژ بارهای سلفی مثل موتور و رله از ولتاژ تغذیه بیشترند. پس حاشیه‌ی ولتاژ را کم نکنید.
- جریان و RDS(on): هرچه RDS(on) کمتر باشد، گرمای هدایت (P = I² × R) کمتر است. جریان ID روی برگه‌ی اطلاعات در دمای بدنه‌ی ۲۵ درجه تعریف شده است، پس ستون ۱۰۰ درجه را هم ببینید. در چند قطعهی TO-220، پکیج حد جداگانه‌ای دارد: Infineon برای IRF3205، IRF1404 و IRF1407 حد جریان پکیج را ۷۵ آمپر نوشته و برای IRFB4110 حد سیم اتصال داخلی را ۱۲۰ آمپر.
- ولتاژ گیت: VGS(th) فقط ولتاژی است که هدایت در جریان ۲۵۰ میکروآمپر شروع میشود. ماسفت در این ولتاژ کاملاً روشن نیست. RDS(on) را در همان ولتاژ گیتی مقایسه کنید که مدار شما می‌دهد. حداکثر VGS هم مهم است. این عدد برای بیشتر قطعه‌های این صفحه ±۲۰ ولت است، ولی برای IRLR2908 ±۱۶ ولت و برای IRLML6402 ±۱۲ ولت است.
- بار گیت Qg: Qg بیشتر یعنی درایور در هر بار روشن و خاموش کردن باید بار بیشتری جابه‌جا کند. در PWM با فرکانس بالا، یا وقتی گیت مستقیم از پایه‌ی میکروکنترلر رانده میشود، لبه‌های سوئیچ کند می‌شوند و ماسفت قوی‌تر ممکن است حتی گرم‌تر شود.
جدول مشخصات ماسفت‌های N-Channel در پکیج TO-220 و D²PAK
اعداد حداکثر (max) دیتاشیت در دمای بدنه‌ی ۲۵ درجه هستند. RDS(on) در VGS = 10V داده شده است. جریان دوم مربوط به دمای بدنه‌ی ۱۰۰ درجه است.
| مدل | VDS | ID (۲۵ / ۱۰۰ درجه) | RDS(on) حداکثر | VGS(th) | Qg حداکثر | دیتاشیت |
|---|---|---|---|---|---|---|
| IRF1404 | 40V | 202 / 143A (حد پکیج 75A) | 4.0 mΩ | 2–4V | 196 nC | Infineon |
| IRFZ44N | 55V | 49 / 35A | 17.5 mΩ | 2–4V | 63 nC | Infineon |
| IRFZ48N | 55V | 64 / 45A | 14 mΩ | 2–4V | 81 nC | Infineon |
| IRF3205 | 55V | 110 / 80A (حد پکیج 75A) | 8.0 mΩ | 2–4V | 146 nC | Infineon |
| IRF1407 | 75V | 130 / 92A (حد پکیج 75A) | 7.8 mΩ | 2–4V | 250 nC | Infineon |
| IRF530 | 100V | 14 / 10A | 160 mΩ | 2–4V | 26 nC | Vishay |
| IRF540 | 100V | 28 / 20A | 77 mΩ | 2–4V | 72 nC | Vishay |
| IRF3710S (D²PAK) | 100V | 57 / 40A | 23 mΩ | 2–4V | 130 nC | Infineon |
| IRFB4110 | 100V | 180 / 130A (حد سیم اتصال 120A) | 4.5 mΩ | 2–4V | 210 nC | Infineon |
| IRFB4115 | 150V | 104 / 74A | 11 mΩ | 3–5V | 120 nC | Infineon |

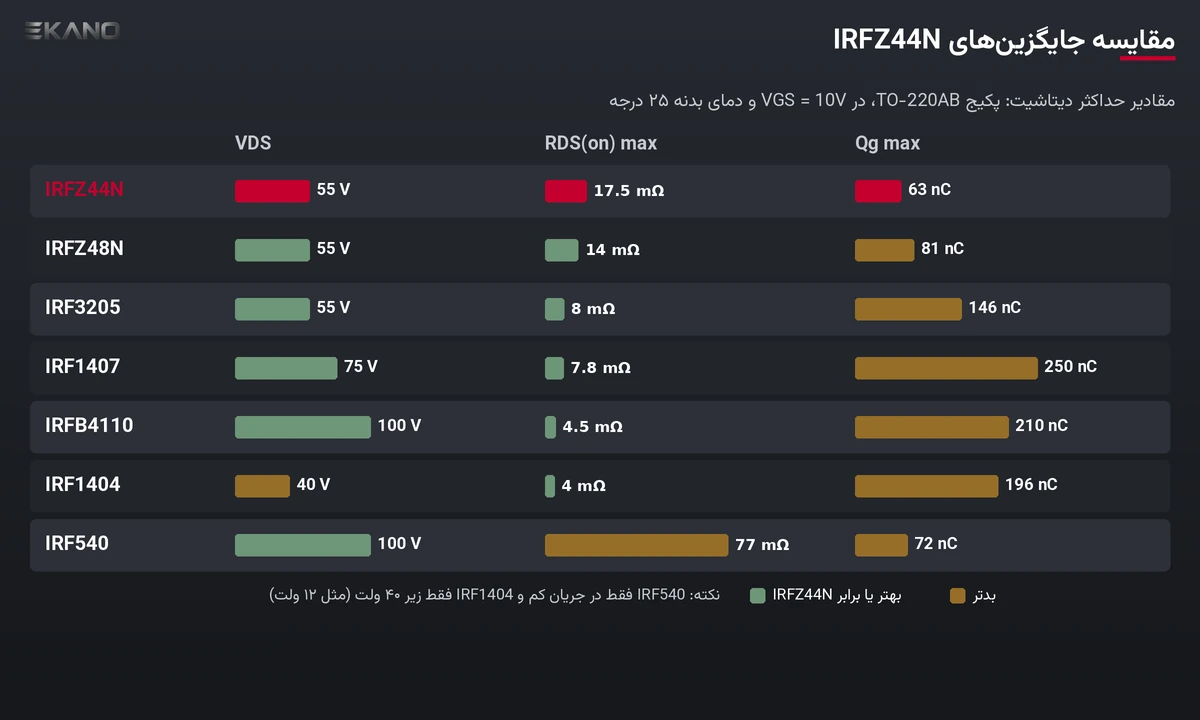

معادل IRFZ44N: کدام جایگزین و با چه شرطی؟
IRFZ44N یک ماسفت ۵۵ ولتی با RDS(on) حداکثر ۱۷٫۵ میلیاهم و Qg حداکثر ۶۳ نانوکولن است. همه‌ی گزینه‌های جدول زیر TO-220AB با ترتیب پایه‌ی یکسان هستند.
| جایگزین | بهتر میشود | بدتر میشود | نتیجه |
|---|---|---|---|
| IRFZ48N | RDS(on) ۱۴ به جای ۱۷٫۵ میلیاهم، جریان ۶۴ به جای ۴۹ آمپر | Qg حدود ۳۰ درصد بیشتر (۸۱ نانوکولن) | در بیشتر مدارها جایگزین مستقیم است. |
| IRF3205 | RDS(on) ۸ میلیاهم، تقریباً نصف | Qg بیش از دو برابر (۱۴۶ نانوکولن) | گرمای هدایت کمتر است، ولی در PWM سریع درایور قوی‌تری لازم دارد. |
| IRF1407 | ولتاژ ۷۵ ولت، RDS(on) ۷٫۸ میلیاهم | Qg حدود چهار برابر (۲۵۰ نانوکولن) | برای مدارهای ۲۴ ولتی که حاشیه‌ی ولتاژ بیشتری می‌خواهند مناسب است، به شرط درایور قوی. |
| IRFB4110 | ولتاژ ۱۰۰ ولت، RDS(on) ۴٫۵ میلیاهم | Qg ۲۱۰ نانوکولن | از نظر ولتاژ و گرما قوی‌ترین گزینه است و درایور قوی می‌خواهد. |
| IRF1404 | RDS(on) ۴ میلیاهم | ولتاژ فقط ۴۰ ولت، Qg ۱۹۶ نانوکولن | فقط وقتی ولتاژ مدار با ضربه‌هایش هیچ‌وقت به ۴۰ ولت نزدیک نمی‌شود، مثل بیشتر مدارهای ۱۲ ولتی. |
| IRF540 | ولتاژ ۱۰۰ ولت | RDS(on) ۷۷ میلیاهم (بیش از ۴ برابر)، جریان ۲۸ آمپر | جایگزین معادل نیست و فقط در جریان‌های کم کار میکند. |
یک نکته‌ی مهم: IRFZ44N با IRFZ44 (بدون N) یکی نیست. طبق دیتاشیت Vishay، IRFZ44 قطعه‌ای ۶۰ ولتی با RDS(on) حداکثر ۰٫۰۲۸ اهم (۲۸ میلیاهم) و جریان ۵۰ آمپر است. یعنی ولتاژش کمی بیشتر و مقاومتش بیشتر از IRFZ44N است. همین قاعده برای IRFZ46 و IRFZ46N هم صدق میکند. ما دیتاشیت سازنده‌ی IRFZ46 بدون N را پیدا نکردیم، برای همین آن را در جدول نیاورده‌ایم.
معادل IRF540 و IRF530
IRF540 ساخت Vishay ماسفتی ۱۰۰ ولتی با RDS(on) حداکثر ۷۷ میلیاهم و جریان ۲۸ آمپر است. حواستان باشد IRF540N قطعهی دیگری است. طبق دیتاشیت Infineon، IRF540N هم ۱۰۰ ولتی است، ولی RDS(on) حداکثر آن ۴۴ میلیاهم، جریانش ۳۳ آمپر و Qg حداکثرش ۷۱ نانوکولن است. پس اگر در نقشه IRF540N نوشته شده، IRF540 کمی ضعیف‌تر از آن است.
| جایگزین IRF540 | مقایسه از روی دیتاشیت | نتیجه |
|---|---|---|
| IRFB4110 (TO-220) | همان ۱۰۰ ولت، RDS(on) ۴٫۵ به جای ۷۷ میلیاهم، Qg ۲۱۰ به جای ۷۲ نانوکولن | جایگزین قوی‌تر با همان پایهها، به شرط درایور گیت قوی. |
| IRFB4115 (TO-220) | ۱۵۰ ولت، RDS(on) ۱۱ میلیاهم، VGS(th) بین ۳ تا ۵ ولت | مناسب است، به شرطی که گیت با ۱۰ ولت یا بیشتر رانده شود. |
| IRF3710S (D²PAK) | همان ۱۰۰ ولت، RDS(on) ۲۳ میلیاهم، جریان ۵۷ آمپر | الکتریکی قوی‌تر است، ولی لحیمی سطحی است و جای TO-220 نمی‌نشیند. |
| IRF640 (TO-220) | ۲۰۰ ولت، RDS(on) ۱۸۰ میلیاهم، جریان ۱۸ آمپر | ولتاژ بیشتری دارد، ولی گرمای بیشتری تولید میکند. فقط در جریان کم کار میکند. |
| IRF530 (TO-220) | همان ۱۰۰ ولت، RDS(on) ۱۶۰ میلیاهم، جریان ۱۴ آمپر | ضعیف‌تر است و فقط در جریان کم جایگزین میشود. برعکسش (IRF540 به جای IRF530) بی‌مشکل است. |
معادل IRF3205
IRF3205 ماسفتی ۵۵ ولتی با RDS(on) ۸ میلیاهم و حد جریان پکیج ۷۵ آمپر است.
- IRF1407: RDS(on) تقریباً همان (۷٫۸ میلیاهم)، ولتاژ ۷۵ ولت و همان حد پکیج ۷۵ آمپر را دارد. Qg آن ۲۵۰ نانوکولن است که از ۱۴۶ نانوکولن IRF3205 خیلی بیشتر است. جایگزین خوبی است، به شرط درایور مناسب.
- IRFB4110: ۱۰۰ ولت، RDS(on) ۴٫۵ میلیاهم و Qg ۲۱۰ نانوکولن دارد. از هر نظر جز بار گیت قوی‌تر است.
- IRF1404: RDS(on) ۴ میلیاهم دارد، ولی ولتاژش ۴۰ ولت است. فقط در مدارهای کم‌ولتاژ مثل ۱۲ ولت جایگزین میشود.
- IRFZ48N: RDS(on) ۱۴ میلیاهم، یعنی حدود ۱٫۷۵ برابر IRF3205، و جریان ۶۴ آمپر دارد. ضعیف‌تر است و فقط در جریان کمتر جایگزین میشود.

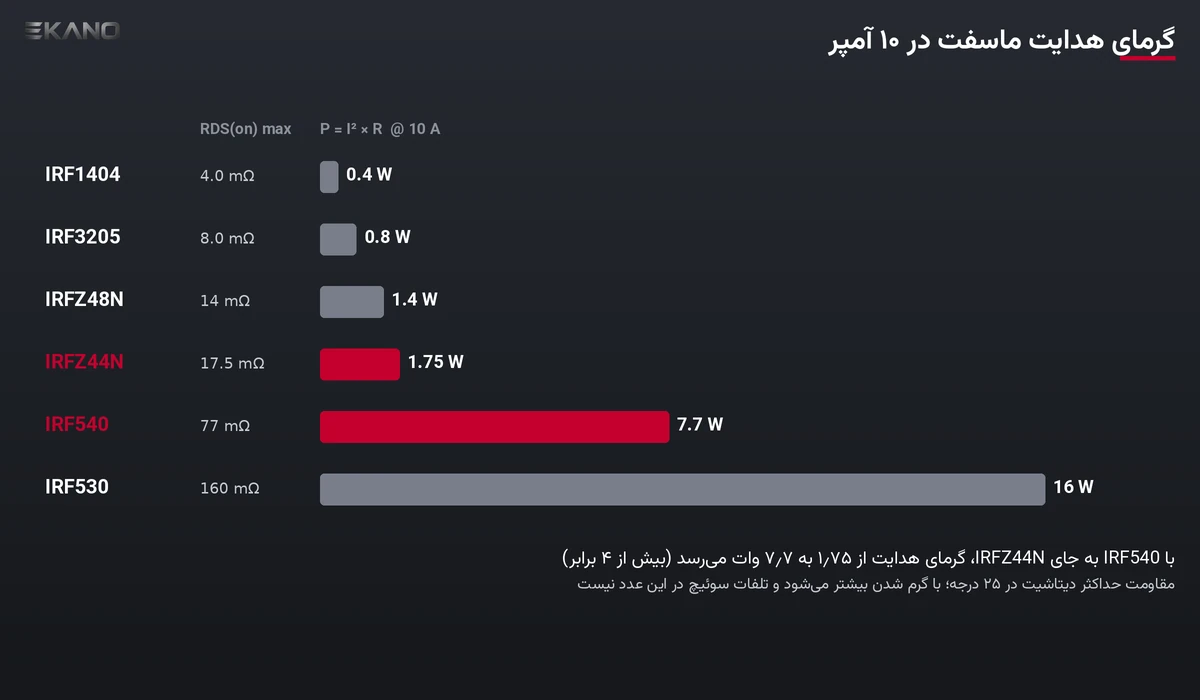

گرمای هدایت در ۱۰ آمپر: مقایسه‌ی عددی
برای این‌که فرق RDS(on) ملموس شود، گرمای هدایت هر قطعه را در جریان ۱۰ آمپر با رابطه‌ی P = I² × R حساب کرده‌ایم. RDS(on) حداکثر دیتاشیت در ۲۵ درجه را در نظر گرفته‌ایم. با گرم شدن قطعه، RDS(on) بیشتر هم میشود. تلفات سوئیچ هم در این عدد نیست.
| مدل | RDS(on) حداکثر | گرمای هدایت در ۱۰ آمپر |
|---|---|---|
| IRF1404 | 4.0 mΩ | 0.4 W |
| IRF3205 | 8.0 mΩ | 0.8 W |
| IRFZ48N | 14 mΩ | 1.4 W |
| IRFZ44N | 17.5 mΩ | 1.75 W |
| IRF540 | 77 mΩ | 7.7 W |
| IRF530 | 160 mΩ | 16 W |
یعنی با گذاشتن IRF540 به جای IRFZ44N، گرمای هدایت بیش از چهار برابر میشود. برای خواندن این اعداد در دیتاشیت، راهنمای خواندن دیتاشیت را ببینید.
ماسفت‌های ولتاژ بالا: IRF740، IRF840، IRF830، IRF630، IRF640 و IRFP450
| مدل | پکیج | VDS | ID (۲۵ / ۱۰۰ درجه) | RDS(on) حداکثر | Qg حداکثر |
|---|---|---|---|---|---|
| IRF630 | TO-220AB | 200V | 9.0 / 5.7A | 0.40 Ω | 43 nC |
| IRF640 | TO-220AB | 200V | 18 / 11A | 0.18 Ω | 70 nC |
| IRFP250N | TO-247 | 200V | 30 / 21A | 0.075 Ω | 123 nC |
| IRF740 | TO-220AB | 400V | 10 / 6.3A | 0.55 Ω | 63 nC |
| IRF830 | TO-220AB | 500V | 4.5 / 2.9A | 1.5 Ω | 38 nC |
| IRF840 | TO-220AB | 500V | 8.0 / 5.1A | 0.85 Ω | 63 nC |
| IRFP450 | TO-247 | 500V | 14 / 8.7A | 0.40 Ω | 150 nC |
همه‌ی این‌ها به جز IRFP250N (Infineon) از دیتاشیت Vishay هستند و VGS(th) همه‌شان بین ۲ تا ۴ ولت است.
- IRF840 به جای IRF740: ولتاژ ۵۰۰ به جای ۴۰۰ ولت است، ولی RDS(on) حدود ۱٫۵ برابر و جریان کمتر است. Qg هر دو یکی است (۶۳ نانوکولن). جایگزین قابل قبولی است، به شرطی که گرمای بیشتر را با هیت‌سینک جبران کنید.
- IRF740 به جای IRF840: فقط وقتی ولتاژ واقعی درین را اندازه گرفته‌اید و با حاشیه زیر ۴۰۰ ولت است. اگر طراح IRF840 گذاشته، احتمالاً ولتاژ بیشتری لازم بوده است.
- IRF840 به جای IRF830: همان ولتاژ ۵۰۰ ولت، جریان بیشتر و RDS(on) کمتر. جایگزین قوی‌تری است. برعکسش فقط در جریان کم شدنی است.
- IRF640 به جای IRF630: همان ۲۰۰ ولت، RDS(on) کمتر از نصف و جریان دو برابر. جایگزین قوی‌تری است.
- IRFP450 و IRFP250N: از نظر الکتریکی از هم‌ولتاژهای TO-220 خود قوی‌ترند، ولی پکیج TO-247 بزرگ‌تر است و سوراخ و فاصله‌ی پایه‌ی دیگری دارد. فقط وقتی جا هست و با سیم یا تغییر برد نصب می‌شوند.
ماسفت‌های P-Channel: IRF9540، IRF9530، IRF9Z24 و IRFP9240
| مدل | پکیج | VDS | ID (۲۵ / ۱۰۰ درجه) | RDS(on) حداکثر (VGS = −10V) | Qg حداکثر |
|---|---|---|---|---|---|
| IRF9Z24 | TO-220AB | −60V | −11 / −7.7A | 0.28 Ω | 19 nC |
| IRF9530 | TO-220AB | −100V | −12 / −8.2A | 0.30 Ω | 38 nC |
| IRF9540 | TO-220AB | −100V | −19 / −13A | 0.20 Ω | 61 nC |
| IRFP9240 | TO-247 | −200V | −12 / −7.5A | 0.50 Ω | 44 nC |
IRF9540 جای IRF9530 بدون مشکل کار میکند، چون ولتاژ یکی و مقاومت کمتر است. برعکسش فقط در جریان کمتر جواب می‌دهد. IRF9Z24 فقط ۶۰ ولت است و جای این دو را در مدارهای بالای این ولتاژ نمی‌گیرد. IRFP9240 ولتاژ بیشتری دارد، ولی RDS(on) آن بیشتر و پکیجش TO-247 است. ولتاژ آستانه‌ی هر چهار قطعه بین ۲− تا ۴− ولت است.
ماسفت لاجیکلول برای آردوینو و ESP32
ماسفت لاجیکلول یعنی سازنده RDS(on) را در ولتاژ گیت پایین، مثل ۴٫۵ یا ۵ ولت، هم تضمین کرده باشد. IRFZ44N این‌طور نیست و مقاومتش فقط در ۱۰ ولت تعریف شده است. نسخه‌ی لاجیکلول آن، IRLZ44N، طبق دیتاشیت Infineon این مشخصات را دارد: RDS(on) حداکثر ۲۵ میلیاهم در ۵ ولت و ۳۵ میلیاهم در ۴ ولت، VGS(th) بین ۱ تا ۲ ولت و حداکثر VGS ±۱۶ ولت. IRLZ44N در حال حاضر در ایکانو موجود نیست. گزینه‌های لاجیکلول موجود این‌ها هستند:
| مدل | پکیج | VDS | جریان | RDS(on) حداکثر | VGS(th) | حداکثر VGS |
|---|---|---|---|---|---|---|
| IRLR2908 | DPAK (TO-252) | 80V | 39A (حد پکیج 30A) | 28 mΩ در 10V، 30 mΩ در 4.5V | 1.0–2.5V | ±16V |
| IRLML2803 | SOT-23 | 30V | 1.2A (دمای محیط ۲۵ درجه) | 0.25 Ω در 10V، 0.40 Ω در 4.5V | حداقل 1.0V | ±20V |
| IRLML6402 (P) | SOT-23 | −20V | −3.7A (دمای محیط ۲۵ درجه) | 0.065 Ω در −4.5V، 0.135 Ω در −2.5V | −0.4 تا −1.2V | ±12V |
برای بردهای ۵ ولتی مثل آردوینو، IRLR2908 گزینه‌ی جریان‌بالای لاجیکلول است، ولی لحیمی سطحی است. IRLML2803 برای جریان‌های زیر یک آمپر مناسب است. دقت کنید که دیتاشیت این دو، RDS(on) را در ۳٫۳ ولت نداده است. پس برای ESP32 که خروجی ۳٫۳ ولتی دارد، فرمان مستقیم این ماسفت‌ها تضمین‌شده نیست و بهتر است یک ترانزیستور یا درایور گیت میان راه بگذارید. فرق ولتاژ خروجی بردها را در مقایسه‌ی ESP32 و آردوینو ببینید. IRLML6402 مکمل P-Channel مناسبی برای کلید سمت مثبت در ولتاژهای پایین است، ولی معادل IRLML2803 نیست.
پسوندها را اشتباه نگیرید
- N در انتها (IRF540N، IRFZ44N): قطعهی دیگری با مشخصات دیگر است، نه همان قطعه با بسته‌بندی دیگر.
- S (IRF3710S): طبق دیتاشیت Infineon، مشخصات اصلی IRF3710S با IRF3710 یکی است و فرقشان پکیج D²PAK است.
- PbF: یعنی نسخه‌ی بدون سرب (Lead-Free). مشخصات الکتریکی را تغییر نمی‌دهد.
- IRL به جای IRF: در قطعه‌های این صفحه، IRLZ44N، IRLR2908 و IRLML2803 که با IRL شروع می‌شوند، RDS(on) را در ولتاژ گیت ۴ تا ۵ ولت هم دارند. با این حال برای هر قطعه، خود دیتاشیت را چک کنید.
چک‌لیست قبل از لحیم کردن جایگزین
- شماره‌ی دقیق قطعهی قبلی را با همه‌ی پسوندها بخوانید و VDS، ID، RDS(on) در همان VGS، Qg و حداکثر VGS دو قطعه را از دیتاشیت کنار هم بگذارید.
- ترتیب پایهها و پکیج را چک کنید.
- اگر Qg جایگزین خیلی بیشتر است، بعد از تعویض دمای قطعه را در بار کامل چک کنید. برای بار سلفی هم دیود هرزگرد و حاشیه‌ی ولتاژ را فراموش نکنید.
کار ماسفت را در کنار انواع ترانزیستور بهتر می‌فهمید. اگر بار شما AC است، مثلاً یک المنت ۲۲۰ ولتی، به جای ماسفت راهنمای انتخاب رله‌ی SSR را بخوانید.
سؤالات متداول
معادل IRFZ44N چیست؟
طبق دیتاشیت Infineon، IRFZ48N با همان ۵۵ ولت و RDS(on) کمتر (۱۴ میلیاهم) در بیشتر مدارها جایگزین مستقیم است. IRF3205، IRF1407 و IRFB4110 هم قوی‌ترند، ولی Qg آن‌ها دو تا چهار برابر است و درایور گیت قوی‌تری می‌خواهند. IRF540 به خاطر RDS(on) ۷۷ میلی‌اهمی معادل نیست.
آیا IRF540 را میشود به جای IRFZ44N گذاشت؟
فقط در جریان کم. پایهها یکی است و ولتاژ IRF540 بیشتر است، ولی RDS(on) حداکثر آن ۷۷ میلیاهم و RDS(on) حداکثر IRFZ44N ۱۷٫۵ میلیاهم است. در ۱۰ آمپر، گرمای هدایت از ۱٫۷۵ وات به ۷٫۷ وات میرسد.
فرق IRF540 و IRF540N چیست؟
این دو قطعهی متفاوتاند. طبق دیتاشیت Vishay، IRF540 تا ۲۸ آمپر و RDS(on) حداکثر ۷۷ میلیاهم دارد. طبق دیتاشیت Infineon، IRF540N تا ۳۳ آمپر و RDS(on) حداکثر ۴۴ میلیاهم دارد. ولتاژ هر دو ۱۰۰ ولت است.
آیا IRFZ44N با آردوینو کار میکند؟
IRFZ44N لاجیکلول نیست و RDS(on) آن فقط در ولتاژ گیت ۱۰ ولت تضمین شده است. با ۵ ولت ممکن است کاملاً روشن نشود و گرم شود. برای فرمان مستقیم با ۵ ولت، ماسفتی مثل IRLR2908 که RDS(on) آن در ۴٫۵ ولت هم تعریف شده بهتر است، یا گیت را با درایور ۱۰ تا ۱۲ ولت برانید.
معادل IRF740 چیست؟
IRF840 با ولتاژ ۵۰۰ ولت به جای ۴۰۰ ولت و همان پکیج TO-220 جایگزین میشود، ولی RDS(on) آن حدود ۱٫۵ برابر است و هیت‌سینک بهتری می‌خواهد. برعکسش فقط وقتی مجاز است که ولتاژ واقعی درین با حاشیه زیر ۴۰۰ ولت باشد.
جمع‌بندی
معادل واقعی یک ماسفت را جدول تعیین نمی‌کند، شرایط مدار تعیین میکند. جایگزین باید همان کانال و پایهها را داشته باشد، ولتاژ و جریانش کمتر نباشد و RDS(on) آن در همان ولتاژ گیت مساوی یا کمتر باشد. اگر Qg آن بیشتر است، درایور گیت هم باید از پس آن بربیاید. با همین معیارها، IRFZ48N، IRF3205، IRF1407 و IRFB4110 جایگزین‌های قوی‌تر IRFZ44N هستند. IRFB4110 و IRFB4115 جای IRF540 را می‌گیرند. IRF840 با هیت‌سینک بهتر جای IRF740 کار میکند و IRF9540 جایگزین IRF9530 است. برای فرمان مستقیم با ۵ ولت هم سراغ قطعه‌های لاجیکلول مثل IRLR2908 بروید. همه‌ی این قطعه‌ها را در دسته‌ی ماسفت پیدا می‌کنید.
