- منبع تغذیه را با سه عدد انتخاب کنید: ولتاژ درست برای ورودی مدار، جریان کافی با حاشیه (معمولاً ۲۰ تا ۵۰ درصد بیشتر از مصرف حداکثر) و مدت کار (قابل‌حمل یا ثابت).
- باتری برای پروژهی قابل‌حمل و کممصرف، پاوربانک برای بردهای ۵ ولتی USB و آداپتور برای پروژهی ثابت و پرمصرف مناسب است. اگر ولتاژ منبع با مدار فرق دارد، رگولاتور یا مبدل DC-DC لازم است.
- رگولاتور خطی اختلاف ولتاژ را به گرما تبدیل میکند: (ولتاژ ورودی − خروجی) × جریان. برای اختلاف زیاد یا جریان بالا، مبدل سوئیچینگ مثل LM2596 بهتر است. فیوز و حفاظت باتری لیتیومی را فراموش نکنید.
خیلی از مشکلات پروژههای الکترونیک، مثل ریست شدن آردوینو، قطع شدن وای‌فای ESP32، کند شدن موتورها یا داغ شدن رگولاتور، از منبع تغذیه شروع میشوند. در این راهنمای ایکانو قدم‌به‌قدم یاد می‌گیریم چطور ولتاژ و جریان مورد نیاز را حساب کنیم، و بین باتری، پاوربانک و آداپتور کدام برای پروژهی ما مناسب‌تر است. اعداد فنی از دیتاشیت سازنده‌ها آمده و هر جا مثال فرضی است، مشخص کرده‌ایم.
قدم اول: ولتاژ و جریان مدار را بشناسید
ولتاژ مجاز ورودی
هر برد یا قطعه یک محدوده‌ی ولتاژ مجاز دارد. چند نمونه‌ی رایج:
| برد یا قطعه | ولتاژ تغذیه | منبع |
|---|---|---|
| Arduino UNO از جک یا پایه‌ی VIN | توصیه‌شده ۷ تا ۱۲ ولت، حد مجاز ۶ تا ۲۰ ولت | مشخصات رسمی Arduino |
| Arduino UNO از USB | ۵ ولت USB | مشخصات رسمی Arduino |
| تراشه‌ی ESP32 | ۳٫۰ تا ۳٫۶ ولت (برد توسعه معمولاً با ۵ ولت USB و رگولاتور روی برد کار میکند) | دیتاشیت Espressif |
| رگولاتور قابل تنظیم LM317 | حداکثر اختلاف ورودی و خروجی ۴۰ ولت | دیتاشیت ST |
| رگولاتور سوئیچینگ LM2596 | ورودی تا ۴۰ ولت، جریان خروجی ۳ آمپر | دیتاشیت TI |
اگر نیاز به ولتاژ دقیق دارید، به‌جای حدس زدن، دیتاشیت را بخوانید. روش خواندن دیتاشیت در راهنمای خواندن دیتاشیت آمده است.
بودجه‌ی جریان (Power Budget)
جریان همه‌ی بخش‌ها را جمع کنید. برای موتورها و ماژول‌های رادیویی، جریان لحظه‌ای (راه‌اندازی موتور یا ارسال وای‌فای) را هم در نظر بگیرید. مثال زیر فرضی است و فقط روش محاسبه را نشان می‌دهد. مصرف واقعی هر قطعه را از دیتاشیت یا صفحه‌ی محصولش بخوانید.
| بخش (مثال فرضی) | ولتاژ | جریان حداکثر |
|---|---|---|
| برد میکروکنترلر | ۵ ولت | ۱۰۰ میلیآمپر |
| چند سنسور و نمایشگر | ۵ ولت | ۸۰ میلیآمپر |
| ماژول رله | ۵ ولت | ۷۰ میلیآمپر |
| جمع | ۵ ولت | ۲۵۰ میلیآمپر |
با حاشیه‌ی ۲۰ تا ۵۰ درصد، منبعی با حداقل حدود ۳۰۰ تا ۴۰۰ میلیآمپر در ۵ ولت لازم است. منبع با جریان نامی بیشتر مشکلی ایجاد نمی‌کند، چون مدار فقط به اندازهی نیازش جریان میکشد. ولی ولتاژ بیشتر از حد مجاز میتواند مدار را بسوزاند.
قدم دوم: رگولاتور خطی یا مبدل سوئیچینگ؟
اگر ولتاژ منبع با مدار فرق دارد، یک مرحله‌ی تبدیل لازم است:
- رگولاتور خطی (مثل L7805CV، L7812CV و AMS1117-3.3): ساده، کمنویز و ارزان است. ولی اختلاف ولتاژ را به گرما تبدیل میکند. ولتاژ ورودی هم باید از خروجی بیشتر باشد (Dropout). مثلاً طبق دیتاشیت، افت AMS1117 حداکثر ۱٫۳ ولت در جریان ۰٫۸ آمپر است.
- مبدل سوئیچینگ (مثل ماژول LM2596S، MP1584EN، Mini-360 و XL4015 پنج آمپر): بازده بالاتری دارد و گرمای کمتری تولید میکند، ولی کمی نویز سوئیچینگ دارد.
مثال محاسبه: اگر از آداپتور ۱۲ ولت با L7805 جریان ۰٫۵ آمپر در ۵ ولت بکشید، توان تلف‌شده در رگولاتور (۱۲ − ۵) × ۰٫۵ = ۳٫۵ وات است. این گرما هیت‌سینک لازم دارد. در همین شرایط، مبدل سوئیچینگ گرمای خیلی کمتری تولید میکند. مقایسه‌ی کامل را در رگولاتور خطی یا سوئیچینگ و راهنمای انتخاب رگولاتور بخوانید. همه‌ی مدل‌ها در دسته‌ی رگولاتورها و ماژول‌های تغذیه هستند.
باتری‌ها؛ برای پروژههای قابل‌حمل
باتری مدار را از برق شهر مستقل میکند و نویز برق شهر را ندارد. ولی ولتاژ باتری ثابت نیست و با تخلیه کم میشود. پس مدار باید در کل این بازه کار کند یا رگولاتور داشته باشد.
مقایسه‌ی انواع رایج باتری
| نوع | ولتاژ نامی هر سلول | مزیت | نکته | جاباتری در ایکانو |
|---|---|---|---|---|

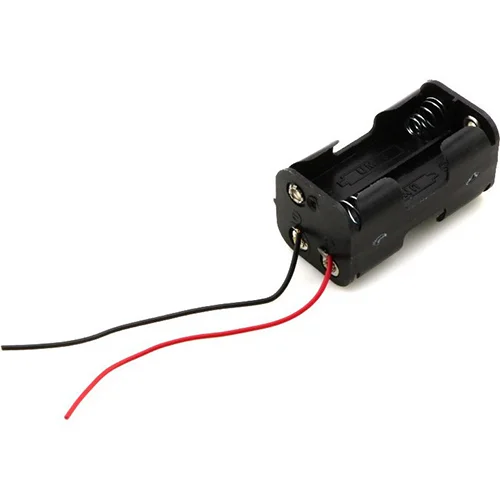

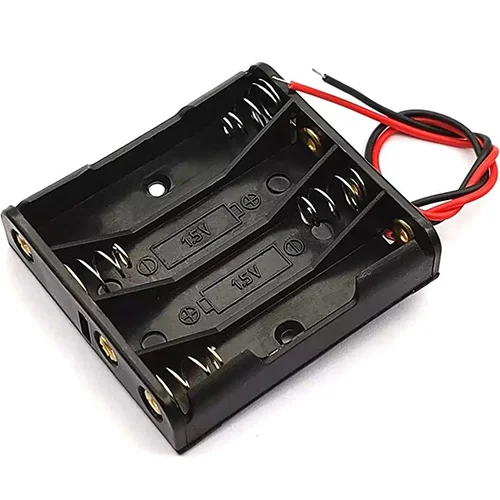

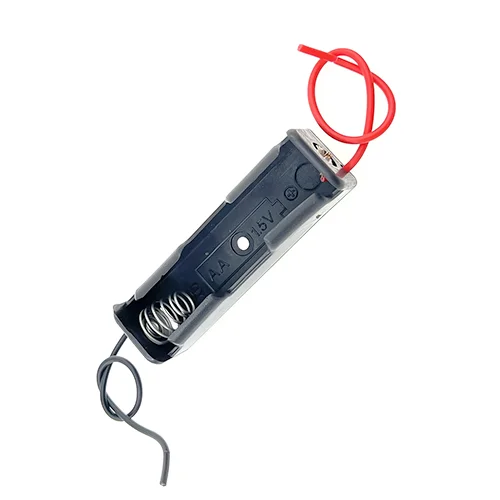

| قلمی AA و نیم‌قلمی AAA قلیایی | ۱٫۵ ولت | در دسترس، بدون نیاز به شارژر | برای جریان بالا و موتور، ولتاژ زود افت میکند | دوتایی AA، چهارتایی AA، چهارتایی AAA |
| قلمی شارژی NiMH | ۱٫۲ ولت | قابل شارژ | چهار سلول حدود ۴٫۸ ولت می‌دهد، نه ۶ ولت | همان جاباتری‌های AA |
| لیتیوم‌یون 18650 | حدود ۳٫۶ تا ۳٫۷ ولت (شارژ کامل ۴٫۲ ولت) | انرژی زیاد و جریان‌دهی مناسب | شارژر و حفاظت لیتیومی لازم دارد | تکی، دوتایی موازی، چهارتایی |
| کتابی ۹ ولت | ۹ ولت | کوچک، مناسب تست و مدار کممصرف | برای موتور و بار سنگین مناسب نیست | سرباتری کتابی |
| سکه‌ای (مثل CR2032) | ۳ ولت | خیلی کوچک، برای ساعت و حافظه | فقط برای جریان‌های خیلی کم | جاباتری سکه‌ای |
بقیه‌ی مدل‌ها در دسته‌ی جاباتری هستند.
زمان کار باتری را چطور حساب کنیم؟
تقریب ساده: زمان کار (ساعت) ≈ ظرفیت (میلیآمپرساعت) ÷ جریان مصرفی (میلیآمپر). مثلاً با یک باتری فرضی ۲۰۰۰ میلی‌آمپرساعتی و مصرف ۲۰۰ میلیآمپر، حداکثر نظری ۱۰ ساعت است. در عمل زمان واقعی کمتر است، چون ظرفیت باتری با جریان زیاد و دمای پایین کم میشود، مدار قبل از تخلیه‌ی کامل از کار می‌افتد و رگولاتور هم تلفات دارد. ظرفیت واقعی را از دیتاشیت همان باتری بخوانید.
شارژ و حفاظت باتری لیتیومی
سلول لیتیوم‌یون باید با شارژر مخصوص و ولتاژ پایانی ۴٫۲ ولت شارژ شود. طبق دیتاشیت تراشه‌ی TP4056، ولتاژ شارژ ۴٫۲ ولت با دقت ±۱٪ و جریان شارژ قابل تنظیم تا ۱۰۰۰ میلیآمپر است. ماژول شارژر TP4056 برای سلول تکی مناسب است. سلول‌ها را اتصال کوتاه نکنید، از ضربه و گرما دور نگه دارید و سلول باد کرده یا آسیب‌دیده را استفاده نکنید. ماژول‌های شارژ دیگر در دسته‌ی ماژول شارژ و پاوربانک هستند.
پاوربانک؛ ۵ ولت آماده برای بردهای USB
پاوربانک در اصل یک باتری لیتیومی، مدار شارژ و یک مبدل افزاینده تا ۵ ولت USB است. برای Arduino از درگاه USB، بردهای ESP32 و ESP8266 و ماژول‌های ۵ ولتی، ساده‌ترین منبع قابل‌حمل است.
- ظرفیت روی بدنه، ظرفیت در ۵ ولت نیست: ظرفیت معمولاً در ولتاژ سلول (حدود ۳٫۷ ولت) نوشته میشود. مثلاً ۱۰۰۰۰ میلیآمپرساعت × ۳٫۷ ولت = ۳۷ وات‌ساعت. این انرژی در ۵ ولت حداکثر حدود ۷۴۰۰ میلیآمپرساعت است، و تلفات مبدل آن را کمتر هم میکند.
- خاموش شدن خودکار در مصرف کم: بسیاری از پاوربانکها وقتی جریان خروجی خیلی کم باشد، برای صرفهجویی خاموش میشوند. آستانهی آن در مدل‌ها فرق دارد. اگر پروژهی کممصرف شما با پاوربانک قطع میشود، علت احتمالاً همین است.
- جریان لحظه‌ای موتور: موتور در لحظه‌ی راه‌اندازی جریان زیادی میکشد و ممکن است حفاظت پاوربانک را فعال کند و برد ریست شود. برای ربات، منبع موتور را از منبع برد جدا کنید یا از باتری لیتیومی با مبدل مناسب استفاده کنید.
- ساخت پاوربانک: با ماژول پاوربانک H961 و سلول‌های 18650 می‌توانید پاوربانک بسازید. برای خروجی USB از منبع ۶ تا ۳۵ ولت (مثل باتری خودرو یا پنل خورشیدی)، ماژول فست شارژ QC طبق صفحه‌ی محصول همین کار را میکند.
آداپتورها؛ برای پروژههای ثابت و طولانی
برای پروژه‌ای که همیشه کنار برق شهر است (سیستم امنیتی، نوار LED، تابلو، دستگاه آزمایشگاهی)، آداپتور بهترین گزینه است و محدودیت زمانی ندارد.
انتخاب ولتاژ آداپتور: ۵، ۹ یا ۱۲ ولت؟
| ولتاژ آداپتور | کاربرد رایج | نکته |
|---|---|---|
| ۵ ولت | بردهای USB، ESP32، ماژول‌های ۵ ولتی، رزبری‌پای | مستقیم به ورودی ۵ ولت؛ نه به VIN آردوینو، چون کمتر از ۷ ولت توصیه‌شده است |
| ۹ ولت | جک یا VIN آردوینو، مدارهای آنالوگ | داخل محدوده‌ی توصیهشدهی ۷ تا ۱۲ ولت UNO است |
| ۱۲ ولت | نوار LED، فن، رله‌ی ۱۲ ولتی، موتور DC | برای بخش ۵ ولتی، مبدل کاهنده بگذارید تا رگولاتور خطی داغ نشود |
آمپر، قطبیت و کیفیت
- آمپر: آداپتور باید حداقل به اندازهی جریان حداکثر مدار، با حاشیه، جریان بدهد. اگر مدار ۸۰۰ میلیآمپر مصرف دارد، آداپتور ۱٫۵ یا ۲ آمپری منطقی‌تر از ۱ آمپری است.
- قطبیت جک: قبل از وصل کردن، نماد قطبیت روی آداپتور (مثبت وسط یا منفی وسط) را با مدار مقایسه کنید. اگر مدار حفاظت معکوس ندارد، یک دیود 1N4007 سری در ورودی مدار را در برابر اشتباه قطبیت محافظت میکند (به قیمت کمی افت ولتاژ). جریان مدار باید کمتر از جریان مجاز دیود باشد.
- رگوله یا غیررگوله: آداپتورهای ساده‌ی ترانسی بدون بار ولتاژی بیشتر از عدد روی برچسب می‌دهند. برای مدار حساس، آداپتور سوئیچینگ رگوله‌شده یا یک رگولاتور بعد از آن بهتر است.
- ساخت منبع تغذیه: اگر خودتان منبع تغذیه می‌سازید، جعبه آداپتور رومیزی و جعبه آداپتور دیواری را ببینید. برای کار آزمایشگاهی، کیت منبع تغذیه‌ی آزمایشگاهی ۱٫۵ تا ۳۰ ولت با LM317 ولتاژ قابل تنظیم می‌دهد.
مقایسه‌ی نهایی: باتری، پاوربانک یا آداپتور؟
| معیار | باتری | پاوربانک | آداپتور |
|---|---|---|---|
| قابل‌حمل بودن | عالی | عالی | ندارد |
| ولتاژ | متنوع، با تخلیه کم میشود | ۵ ولت USB (و ولتاژهای فست‌شارژ در بعضی مدل‌ها) | ثابت، ولتاژهای مختلف |
| جریان لحظه‌ای | در لیتیومی خوب، در قلیایی و کتابی ضعیف | محدود به حفاظت پاوربانک | به اندازهی جریان نامی |
| مدت کار | محدود به ظرفیت | محدود به ظرفیت | نامحدود |
| پروژهی مناسب | ربات، دیتالاگر، کیت آموزشی | بردهای USB و IoT قابل‌حمل | پروژهی ثابت، LED، موتور، تجهیزات آزمایشگاهی |
برای پروژهی ترکیبی، مثل رباتی با میکروکنترلر و موتور، معمولاً یک باتری لیتیومی برای موتورها و یک مبدل کاهنده برای برد استفاده میشود. زمین هر دو بخش را به هم وصل کنید. برای موتورها، راهنمای انتخاب موتور و گیربکس را هم ببینید.
نکات ایمنی و حفاظت
- در مسیر مثبت منبع، فیوز مناسب بگذارید، مخصوصاً با باتری لیتیومی و آداپتورهای پرقدرت، چون این منابع می‌توانند در اتصال کوتاه جریان زیادی بدهند. روش انتخاب فیوز در راهنمای انواع فیوز آمده است.
- سیم و کانکتور را برای جریان بار انتخاب کنید. سیم نازک افت ولتاژ و گرما ایجاد میکند.
- کنار رگولاتور و ورودی بردها، خازن‌های پیشنهادی دیتاشیت را بگذارید. برای انتخاب خازن، راهنمای خرید خازن را ببینید.
- برای مدارهایی که مستقیم به برق ۲۲۰ ولت وصل‌اند، فقط از قطعات و جعبه‌های عایق مناسب استفاده کنید و موقع کار برق را قطع کنید.
سؤالات متداول
آداپتور با آمپر بیشتر به مدار آسیب میزند؟
خیر. مدار فقط به اندازهی نیازش جریان میکشد و آمپر نامی بیشتر فقط یعنی آداپتور توان بیشتری دارد. چیزی که باید دقیق رعایت شود ولتاژ و قطبیت است. ولتاژ بیشتر از حد مجاز میتواند مدار را بسوزاند.
برای آردوینو UNO چه منبع تغذیهای مناسب است؟
طبق مشخصات رسمی Arduino، ورودی توصیهشدهی جک یا VIN بین ۷ تا ۱۲ ولت و حد مجاز آن ۶ تا ۲۰ ولت است. یعنی آداپتور ۹ ولتی روی جک انتخاب مناسبی است. از درگاه USB هم میتوان با ۵ ولت پاوربانک یا شارژر USB آن را تغذیه کرد.
چرا پاوربانک در پروژههای کممصرف خاموش میشود؟
بسیاری از پاوربانکها وقتی جریان خروجی خیلی کم باشد، برای صرفهجویی خاموش میشوند و آستانهی آن در مدلهای مختلف فرق دارد. اگر پروژهی کممصرف شما با پاوربانک قطع میشود، علت احتمالاً همین است.
رگولاتور خطی بهتر است یا مبدل سوئیچینگ؟
رگولاتور خطی مثل L7805 ساده و کمنویز است، ولی اختلاف ولتاژ را به گرما تبدیل میکند. مثلاً با ورودی ۱۲ ولت و خروجی ۵ ولت در ۰٫۵ آمپر، ۳٫۵ وات گرما تولید میکند. برای اختلاف ولتاژ زیاد یا جریان بالا، مبدل سوئیچینگ مثل LM2596 بازده بهتری دارد.
زمان کار باتری را چطور حساب کنیم؟
تقریب ساده این است که ظرفیت باتری بر حسب میلیآمپرساعت را بر جریان مصرفی بر حسب میلیآمپر تقسیم کنید. این حداکثر نظری است و در عمل زمان کمتر است، چون ظرفیت با جریان زیاد و دمای پایین کم میشود و رگولاتور هم تلفات دارد.
جمع‌بندی
اول ولتاژ مجاز مدار را از دیتاشیت پیدا کنید. بعد جریان حداکثر را جمع بزنید و حاشیه بگذارید. سپس بر اساس قابل‌حمل بودن و مدت کار، باتری، پاوربانک یا آداپتور را انتخاب کنید. اگر ولتاژها با هم نمی‌خوانند، برای اختلاف کم و جریان کم رگولاتور خطی، و برای اختلاف زیاد یا جریان بالا مبدل سوئیچینگ بگذارید. جاباتری‌ها، ماژول‌های شارژر، مبدل‌ها و رگولاتورها در دسته‌ی باتری، شارژر و منبع تغذیه ایکانو هستند.
