MOSFET یکی از پرکاربردترین قطعات نیمهرسانا در مدارهای الکترونیکی است که از آن برای سوئیچکردن و کنترل جریان الکتریکی استفاده میشود. سرعت بالا، مصرف توان کم در ورودی و قابلیت عبور جریانهای نسبتاً زیاد باعث شده است MOSFET در بسیاری از مدارهای الکترونیکی مدرن مورد استفاده قرار گیرد.
از MOSFETها در منابع تغذیه سوئیچینگ، کنترل موتور، مدارهای دیجیتال، شارژرها، اینورترها، سیستمهای باتری، تجهیزات صنعتی و پروژههای رباتیک استفاده میشود.
در این مقاله از EKANO با ساختار MOSFET، پایههای آن، انواع N-Channel و P-Channel، نحوه روشن و خاموش شدن، تفاوت MOSFET با ترانزیستور BJT و نکات مهم انتخاب آن آشنا میشویم.
MOSFET چیست؟
MOSFET مخفف Metal-Oxide-Semiconductor Field-Effect Transistor است.
MOSFET نوعی ترانزیستور اثر میدان است که جریان عبوری از آن با استفاده از ولتاژ اعمالشده به پایه Gate کنترل میشود.
در یک MOSFET معمولی سه پایه اصلی وجود دارد:
- Gate یا گیت
- Drain یا درین
- Source یا سورس
در بسیاری از MOSFETهای قدرت، یک پایه چهارم نیز از نظر ساختاری وجود دارد که به Body یا بدنه مربوط است؛ اما در بسیاری از قطعات تجاری این پایه به Source متصل شده و در پکیج به صورت یک پایه مستقل در دسترس نیست.
MOSFET چگونه کار میکند؟
برای درک ساده عملکرد MOSFET، میتوان آن را مانند یک کلید الکترونیکی کنترلشونده با ولتاژ در نظر گرفت.
در MOSFET نوع N-Channel، وقتی ولتاژ مناسبی بین Gate و Source ایجاد شود، مسیر رسانایی بین Drain و Source شکل میگیرد و جریان میتواند از این مسیر عبور کند.
به اختلاف ولتاژ بین Gate و Source، VGS گفته میشود.
بنابراین در بسیاری از کاربردهای سوئیچینگ، وضعیت MOSFET با ولتاژ Gate نسبت به Source تعیین میشود.

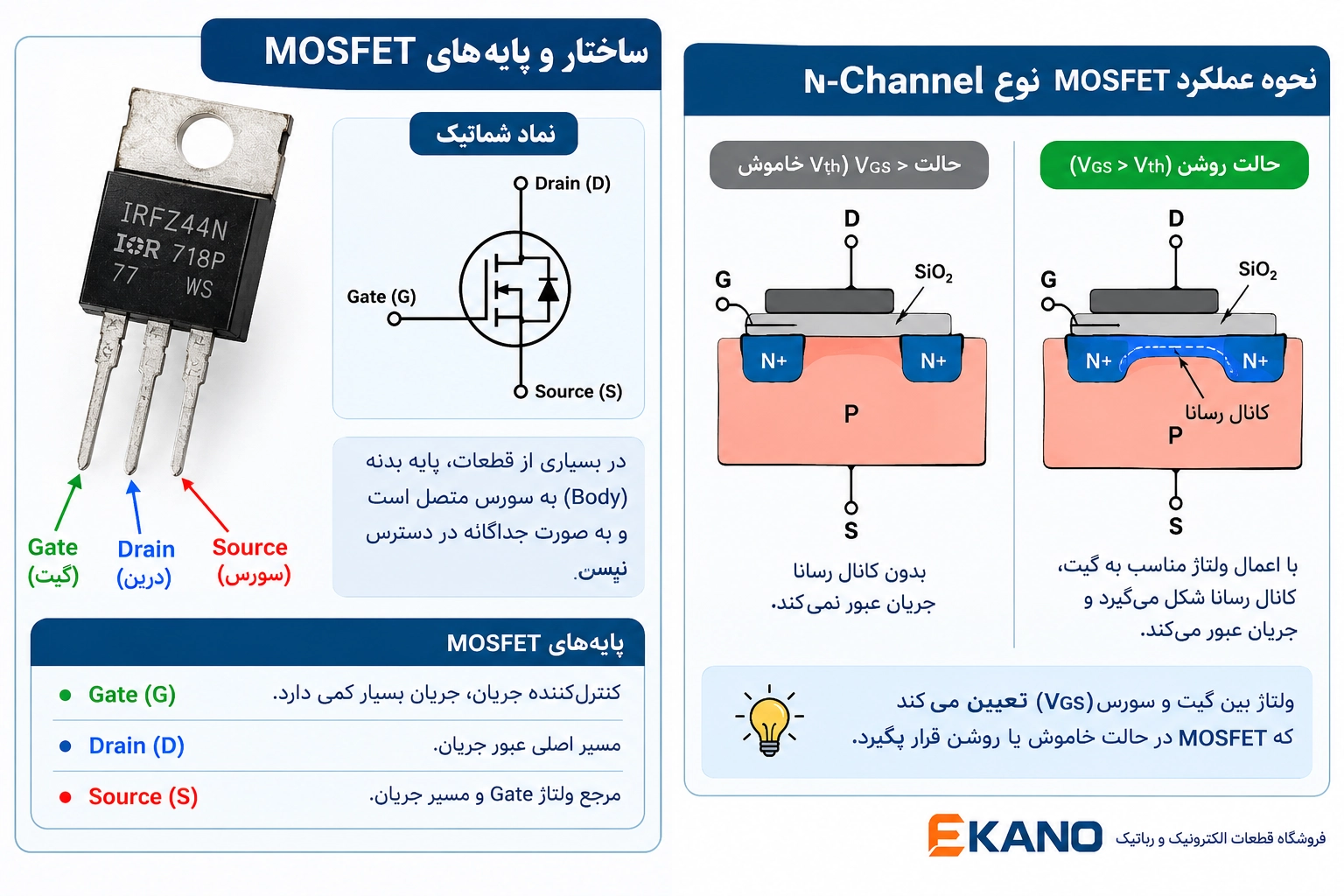

پایههای MOSFET
۱. Gate
پایه Gate وظیفه کنترل MOSFET را بر عهده دارد.
یکی از ویژگیهای مهم MOSFET این است که در حالت ایدهآل، جریان DC بسیار کمی وارد Gate میشود.
به همین دلیل MOSFET میتواند با یک مدار کنترلی کمتوان کنترل شود.
البته هنگام روشن و خاموششدن MOSFET، شارژ و دشارژ خازنهای داخلی Gate نیازمند جریان لحظهای است.
۲. Drain
Drain یا درین یکی از پایههای مسیر اصلی عبور جریان است.
در MOSFET قدرت، این پایه معمولاً به بخش بار یا مسیر توان مدار متصل میشود.
۳. Source
Source یا سورس پایه دیگر مسیر اصلی جریان است.
ولتاژ Gate معمولاً نسبت به Source سنجیده میشود.
به همین دلیل هنگام بررسی عملکرد MOSFET باید به ولتاژ Gate نسبت به Source توجه کرد، نه فقط ولتاژ Gate نسبت به زمین.
MOSFET نوع N-Channel چیست؟
N-Channel یکی از رایجترین انواع MOSFET است.
در یک MOSFET N-Channel، افزایش مناسب ولتاژ Gate نسبت به Source باعث ایجاد کانال رسانا و عبور جریان بین Drain و Source میشود.
این نوع MOSFET در مدارهای سوئیچینگ و کنترل توان کاربرد بسیار زیادی دارد.
یکی از کاربردهای رایج آن، قرار دادن MOSFET در مسیر منفی یا Low-Side مدار است.
برای مثال:
بار → Drain → Source → زمین
در این حالت با اعمال سیگنال مناسب به Gate میتوان جریان عبوری از بار را کنترل کرد.
MOSFET نوع P-Channel چیست؟
P-Channel نیز نوع دیگری از MOSFET است که رفتار کنترلی آن نسبت به N-Channel معکوس است.
در بسیاری از کاربردهای ساده، P-Channel برای سوئیچکردن سمت مثبت مدار یا High-Side Switching استفاده میشود.
در این نوع مدار باید ولتاژ Gate نسبت به Source بهدرستی در نظر گرفته شود.
تفاوت N-Channel و P-Channel
بهصورت ساده:
N-Channel
- کاربرد بسیار گسترده در سوئیچینگ
- معمولاً برای Low-Side Switching مناسب
- در بسیاری از کاربردها مقاومت روشن کمتری نسبت به P-Channel مشابه دارد
- برای روشنشدن نیاز به VGS مناسب مثبت دارد
P-Channel
- مناسب برای برخی مدارهای High-Side
- کنترل سادهتر در بعضی مدارها
- معمولاً نسبت به N-Channel مشابه مقاومت روشن بیشتری دارد
- برای روشنشدن نیاز به VGS مناسب منفی دارد
انتخاب بین این دو به ساختار مدار و نحوه کنترل بار بستگی دارد.
MOSFET چیست و چه تفاوتی با ترانزیستور BJT دارد؟
MOSFET و BJT هر دو ترانزیستور هستند، اما روش کنترل آنها متفاوت است.
در BJT، جریان پایه نقش مهمی در کنترل جریان کلکتور دارد.
اما در MOSFET، کنترل اصلی با ولتاژ Gate نسبت به Source انجام میشود.
به زبان ساده:
BJT → کنترل جریان با جریان پایه
MOSFET → کنترل جریان با ولتاژ Gate
این تفاوت باعث میشود MOSFETها برای بسیاری از کاربردهای سوئیچینگ انتخاب بسیار مناسبی باشند.
MOSFET به عنوان کلید
یکی از مهمترین کاربردهای MOSFET استفاده از آن به عنوان کلید الکترونیکی است.
یک MOSFET میتواند در دو وضعیت اصلی کار کند:
حالت خاموش
MOSFET جریان بسیار کمی از مسیر Drain-Source عبور میدهد.
حالت روشن
MOSFET به حالت رسانا میرود و جریان بار از مسیر Drain-Source عبور میکند.
در حالت روشن، MOSFET ایدهآل نیست و مقداری مقاومت بین Drain و Source دارد که با پارامتر RDS(on) مشخص میشود.
RDS(on) چیست؟
RDS(on) یکی از مهمترین مشخصات MOSFETهای قدرت است.
این پارامتر مقاومت بین Drain و Source را در حالت روشن نشان میدهد.
هرچه RDS(on) کمتر باشد، در یک جریان مشخص توان کمتری در MOSFET تلف میشود.
توان تلفاتی ناشی از مقاومت روشن را میتوان به صورت تقریبی با رابطه زیر در نظر گرفت:
P = I² × RDS(on)
بنابراین در مدارهای جریان بالا، انتخاب MOSFET با RDS(on) مناسب اهمیت زیادی دارد.
ولتاژ آستانه Gate چیست؟
پارامتر VGS(th) یا ولتاژ آستانه Gate یکی از مشخصات MOSFET است.
اما یک اشتباه رایج این است که تصور کنیم اگر ولتاژ Gate به VGS(th) برسد، MOSFET کاملاً روشن شده است.
این تصور درست نیست.
VGS(th) معمولاً محدودهای است که در آن MOSFET شروع به هدایت مقدار مشخصی جریان میکند و الزاماً به معنی روشنشدن کامل MOSFET برای کاربرد قدرت نیست.
برای انتخاب MOSFET باید به شرایطی توجه کرد که سازنده مقدار RDS(on) را در آن مشخص کرده است.
MOSFET Logic Level چیست؟
MOSFETهای Logic Level برای کار با ولتاژهای کنترلی پایینتر طراحی شدهاند.
این ویژگی در پروژههایی که MOSFET توسط میکروکنترلرهایی مانند Arduino، ESP32 یا سایر مدارهای دیجیتال کنترل میشود، اهمیت زیادی دارد.
اما صرفاً وجود عبارت Logic Level کافی نیست.
باید دیتاشیت بررسی شود و مشخص شود RDS(on) در ولتاژ Gate موردنظر، مثلاً ۳٫۳ ولت یا ۵ ولت، چه مقداری دارد.
چرا MOSFET گرم میشود؟
MOSFET هنگام عبور جریان دارای تلفات است.
در حالت روشن، یکی از منابع اصلی تلفات همان مقاومت RDS(on) است.
با افزایش جریان، توان تلفاتی به شکل قابلتوجهی افزایش پیدا میکند.
همچنین در هنگام سوئیچینگ، MOSFET برای مدت کوتاهی در ناحیهای قرار میگیرد که هم ولتاژ و هم جریان قابلتوجهی دارد و در نتیجه توان سوئیچینگ ایجاد میشود.
عوامل مؤثر بر گرمای MOSFET عبارتاند از:
- مقدار جریان
- RDS(on)
- سرعت سوئیچینگ
- فرکانس سوئیچینگ
- شارژ Gate
- دمای محیط
- نوع و اندازه پکیج
- سیستم خنککاری
Gate Driver چیست؟
در مدارهای ساده ممکن است بتوان MOSFET را مستقیماً با یک سیگنال منطقی کنترل کرد.
اما در مدارهای قدرت و سوئیچینگ سریع، معمولاً استفاده از Gate Driver اهمیت پیدا میکند.
Gate Driver میتواند جریان لازم برای شارژ و دشارژ سریع Gate را تأمین کند.
این موضوع باعث میشود MOSFET سریعتر روشن و خاموش شود و تلفات سوئیچینگ کاهش پیدا کند.
در مدارهای با فرکانس بالا، طراحی صحیح درایور Gate اهمیت زیادی دارد.
کاربرد MOSFET در کنترل موتور
MOSFETها در کنترل موتورهای DC بسیار کاربردی هستند.
برای مثال میتوان از MOSFET به همراه PWM برای کنترل توان اعمالشده به موتور استفاده کرد.
با تغییر Duty Cycle سیگنال PWM میتوان توان متوسط اعمالشده به موتور را کنترل کرد.
در مدارهای H-Bridge نیز چند MOSFET میتوانند برای کنترل جهت چرخش موتور استفاده شوند.
این روش در:
- رباتها
- خودروهای برقی
- پهپادها
- سیستمهای اتوماسیون
- پروژههای آموزشی
کاربرد زیادی دارد.
کاربرد MOSFET در منابع تغذیه
یکی از مهمترین کاربردهای MOSFET در منابع تغذیه سوئیچینگ است.
در این مدارها MOSFET با سرعت بالا روشن و خاموش میشود تا انرژی به شکل کنترلشده منتقل شود.
از MOSFETها در ساختارهایی مانند:
- Buck
- Boost
- Buck-Boost
- Flyback
- Forward
- Half-Bridge
- Full-Bridge
استفاده میشود.
MOSFET در مدارهای PWM
PWM مخفف Pulse Width Modulation است.
در این روش MOSFET بهسرعت بین حالت روشن و خاموش جابهجا میشود.
با تغییر نسبت زمان روشن بودن به کل دوره، توان متوسط اعمالشده به بار تغییر میکند.
PWM در کاربردهایی مانند:
کاربرد دارد.
دیود داخلی MOSFET چیست؟
در بسیاری از MOSFETهای قدرت، یک دیود موسوم به Body Diode در ساختار داخلی قطعه وجود دارد.
این دیود بخشی از ساختار MOSFET است و در بسیاری از مدارها نقش مهمی دارد.
در مدارهای مربوط به بارهای القایی، موتور و مبدلهای سوئیچینگ باید رفتار این دیود و مشخصات آن در نظر گرفته شود.
در برخی کاربردهای خاص نیز ممکن است نیاز به استفاده از دیود خارجی با مشخصات مناسب وجود داشته باشد.
هنگام خرید MOSFET به چه مشخصاتی توجه کنیم؟
انتخاب MOSFET فقط بر اساس حداکثر جریان آن صحیح نیست.
مهمترین پارامترها عبارتاند از:
VDS
حداکثر ولتاژ Drain-Source قابل تحمل.
ID
حداکثر جریان Drain که باید با توجه به شرایط واقعی کاری بررسی شود.
RDS(on)
مقاومت Drain-Source در حالت روشن.
VGS
محدوده ولتاژ مجاز بین Gate و Source.
VGS(th)
ولتاژ آستانه Gate که نباید با ولتاژ لازم برای روشنشدن کامل MOSFET اشتباه گرفته شود.
Gate Charge
مقدار شارژ موردنیاز Gate که روی سرعت سوئیچینگ و طراحی درایور تأثیر دارد.
توان تلفاتی
حداکثر توان قابلتحمل قطعه در شرایط مشخص.
پکیج
نوع پکیج بر توانایی دفع گرما و نحوه نصب MOSFET تأثیر دارد.
آیا میتوان MOSFET با جریان بالاتر انتخاب کرد؟
بله، در صورتی که سایر مشخصات نیز مناسب باشند.
برای مثال اگر مدار در شرایط کاری به ۵ آمپر جریان نیاز دارد، انتخاب MOSFETی که ظرفیت جریان بالاتری دارد میتواند مناسب باشد.
اما باید موارد زیر نیز بررسی شوند:
- VDS
- RDS(on)
- VGS
- Gate Charge
- توان تلفاتی
- شرایط حرارتی
- پکیج
بنابراین انتخاب MOSFET صرفاً بر اساس عدد جریان اشتباه است.
چرا MOSFET در مدار میسوزد؟
سوختن MOSFET میتواند دلایل مختلفی داشته باشد.
برخی دلایل رایج عبارتاند از:
- اعمال ولتاژ بیش از حد به Drain-Source
- عبور جریان بیش از ظرفیت واقعی
- افزایش بیش از حد دما
- اعمال ولتاژ نامناسب به Gate
- سوئیچینگ نادرست
- طراحی ضعیف Gate Driver
- ایجاد ولتاژهای ناخواسته ناشی از بارهای القایی
- انتخاب MOSFET نامناسب برای فرکانس کاری
به همین دلیل هنگام طراحی مدار قدرت باید تمام شرایط کاری بررسی شود.
MOSFET در پروژههای رباتیک
MOSFET یکی از قطعات بسیار مهم در پروژههای رباتیک است.
به کمک MOSFET میتوان تجهیزاتی مانند:
- موتور DC
- پمپ
- فن
- شیر برقی
- نوار LED
- هیتر
را توسط میکروکنترلر کنترل کرد.
برای مثال یک میکروکنترلر میتواند سیگنال PWM تولید کند و MOSFET وظیفه سوئیچکردن جریان اصلی موتور را بر عهده بگیرد.
در این حالت جریان موتور مستقیماً از پایه میکروکنترلر عبور نمیکند.
اشتباهات رایج در استفاده از MOSFET
۱. اشتباه گرفتن VGS(th) با روشنشدن کامل
ولتاژ آستانه به معنی روشنشدن کامل MOSFET نیست.
۲. توجه نکردن به RDS(on)
در جریانهای بالا، RDS(on) تأثیر زیادی بر تلفات و گرمای قطعه دارد.
۳. اتصال اشتباه پایهها
ترتیب پایههای Gate، Drain و Source در همه پکیجها و مدلها یکسان نیست.
قبل از نصب باید دیتاشیت بررسی شود.
۴. اعمال ولتاژ بیش از حد به Gate
Gate MOSFET میتواند در برابر اضافهولتاژ آسیبپذیر باشد.
۵. بیتوجهی به گرما
حتی یک MOSFET با جریان نامی بالا نیز در شرایط نامناسب میتواند بیش از حد گرم شود.
۶. استفاده از MOSFET نامناسب برای ۳٫۳ ولت
اگر MOSFET با میکروکنترلر ۳٫۳ ولت کنترل میشود، باید مشخص شود که در همین ولتاژ Gate عملکرد مناسبی دارد.
جمعبندی
MOSFET یکی از مهمترین قطعات نیمهرسانا در مدارهای الکترونیکی مدرن است و در بسیاری از کاربردها به عنوان کلید الکترونیکی سریع و کمتلفات مورد استفاده قرار میگیرد.
این قطعه دارای پایههای Gate، Drain و Source است و با کنترل ولتاژ Gate نسبت به Source میتوان مسیر Drain-Source را کنترل کرد.
MOSFETهای N-Channel و P-Channel هرکدام کاربردهای متفاوتی دارند و در طراحی مدار باید با توجه به نوع سوئیچینگ، ولتاژ، جریان و شرایط کنترل انتخاب شوند.
پارامترهایی مانند VDS، ID، RDS(on)، VGS، Gate Charge، توان تلفاتی و نوع پکیج از مهمترین مشخصات هنگام انتخاب MOSFET هستند.
در نهایت، انتخاب MOSFET مناسب تنها با نگاهکردن به جریان نامی امکانپذیر نیست و باید دیتاشیت قطعه و شرایط واقعی مدار بهطور کامل بررسی شود.
سوالات متداول (FAQ)
MOSFET چیست؟
MOSFET یک ترانزیستور اثر میدان است که با استفاده از ولتاژ Gate نسبت به Source کنترل میشود و کاربرد گستردهای در سوئیچینگ و کنترل توان دارد.
MOSFET چند پایه دارد؟
MOSFET معمولاً سه پایه اصلی Gate، Drain و Source دارد. در برخی ساختارها پایه Body نیز وجود دارد، اما در بسیاری از قطعات تجاری به Source متصل است.
تفاوت MOSFET و BJT چیست؟
BJT عمدتاً با جریان پایه کنترل میشود، در حالی که MOSFET با ولتاژ Gate نسبت به Source کنترل میشود.
N-Channel بهتر است یا P-Channel؟
هیچکدام همیشه بهتر نیستند. انتخاب به نوع مدار و روش سوئیچینگ بستگی دارد. N-Channel معمولاً در مدارهای قدرت و سوئیچینگ بسیار رایج است.
VGS(th) چیست؟
VGS(th) ولتاژ آستانه Gate است و نشاندهنده شروع هدایت MOSFET تحت شرایط مشخص دیتاشیت است؛ این مقدار به معنی روشنشدن کامل MOSFET نیست.
RDS(on) چیست؟
RDS(on) مقاومت بین Drain و Source در حالت روشن است و هرچه کمتر باشد، در جریان مشخص تلفات هدایتی کمتری ایجاد میشود.
آیا MOSFET را میتوان با آردوینو کنترل کرد؟
بله، به شرطی که MOSFET مناسب برای سطح ولتاژ خروجی آردوینو انتخاب شود. برای سوئیچینگ سریع یا توان بالا ممکن است به Gate Driver نیاز باشد.
چرا MOSFET گرم میشود؟
عبور جریان، RDS(on)، سرعت و فرکانس سوئیچینگ، شرایط حرارتی و طراحی مدار همگی میتوانند باعث تولید گرما در MOSFET شوند.
آیا MOSFET دارای دیود داخلی است؟
بسیاری از MOSFETهای قدرت دارای Body Diode هستند که بخشی از ساختار داخلی قطعه محسوب میشود.
مهمترین مشخصات هنگام خرید MOSFET چیست؟
ولتاژ VDS، جریان ID، مقدار RDS(on)، ولتاژ و شارژ Gate، توان تلفاتی، پکیج و شرایط حرارتی از مهمترین مشخصات هستند.
