رله یکی از قطعات پرکاربرد در مدارهای الکترونیکی و الکتریکی است که برای کنترل یک مدار با استفاده از مدار دیگر به کار میرود. رله به زبان ساده مانند یک کلید الکتریکی عمل میکند، با این تفاوت که باز و بسته شدن کنتاکتهای آن توسط یک سیگنال الکتریکی کنترل میشود.
به کمک رله میتوان با یک ولتاژ و جریان کوچک، یک بار با ولتاژ یا جریان بالاتر را کنترل کرد. به همین دلیل رلهها در مدارهای صنعتی، منابع تغذیه، سیستمهای حفاظتی، تجهیزات خانگی، خودرو، تابلوهای برق و پروژههای رباتیک کاربرد گستردهای دارند.
در این مقاله از EKANO با نحوه عملکرد رله، انواع رله، پایههای آن، تفاوت رله مکانیکی و حالت جامد، نحوه انتخاب رله مناسب و نکات مهم استفاده از آن آشنا میشویم.
رله چیست؟
رله یک کلید الکتریکی کنترلشونده است که میتواند با دریافت یک سیگنال الکتریکی، مسیر جریان را در یک مدار دیگر باز یا بسته کند.
در یک رله مکانیکی معمولی، یک بوبین یا سیمپیچ وجود دارد. هنگامی که ولتاژ مناسب به بوبین اعمال میشود، میدان مغناطیسی ایجاد شده و باعث حرکت یک بخش مکانیکی داخل رله میشود.
این حرکت باعث تغییر وضعیت کنتاکتها خواهد شد.
بنابراین رله معمولاً از دو بخش اصلی تشکیل میشود:
- بخش کنترل یا بوبین
- بخش کنتاکت یا کلید
یکی از ویژگیهای مهم رله این است که مدار کنترل و مدار بار میتوانند از یکدیگر ایزوله الکتریکی باشند.
رله چگونه کار میکند؟
برای درک عملکرد رله، یک رله الکترومکانیکی ساده را در نظر بگیرید.
وقتی ولتاژ مناسب به بوبین رله اعمال میشود:
- جریان از سیمپیچ عبور میکند.
- سیمپیچ میدان مغناطیسی ایجاد میکند.
- میدان مغناطیسی تیغه متحرک رله را جذب میکند.
- وضعیت کنتاکتها تغییر میکند.
- مدار بار روشن یا خاموش میشود.
هنگامی که ولتاژ بوبین قطع شود، فنر داخلی رله معمولاً تیغه را به وضعیت اولیه بازمیگرداند.
به همین دلیل میتوان رله را یک کلید الکترومکانیکی دانست.

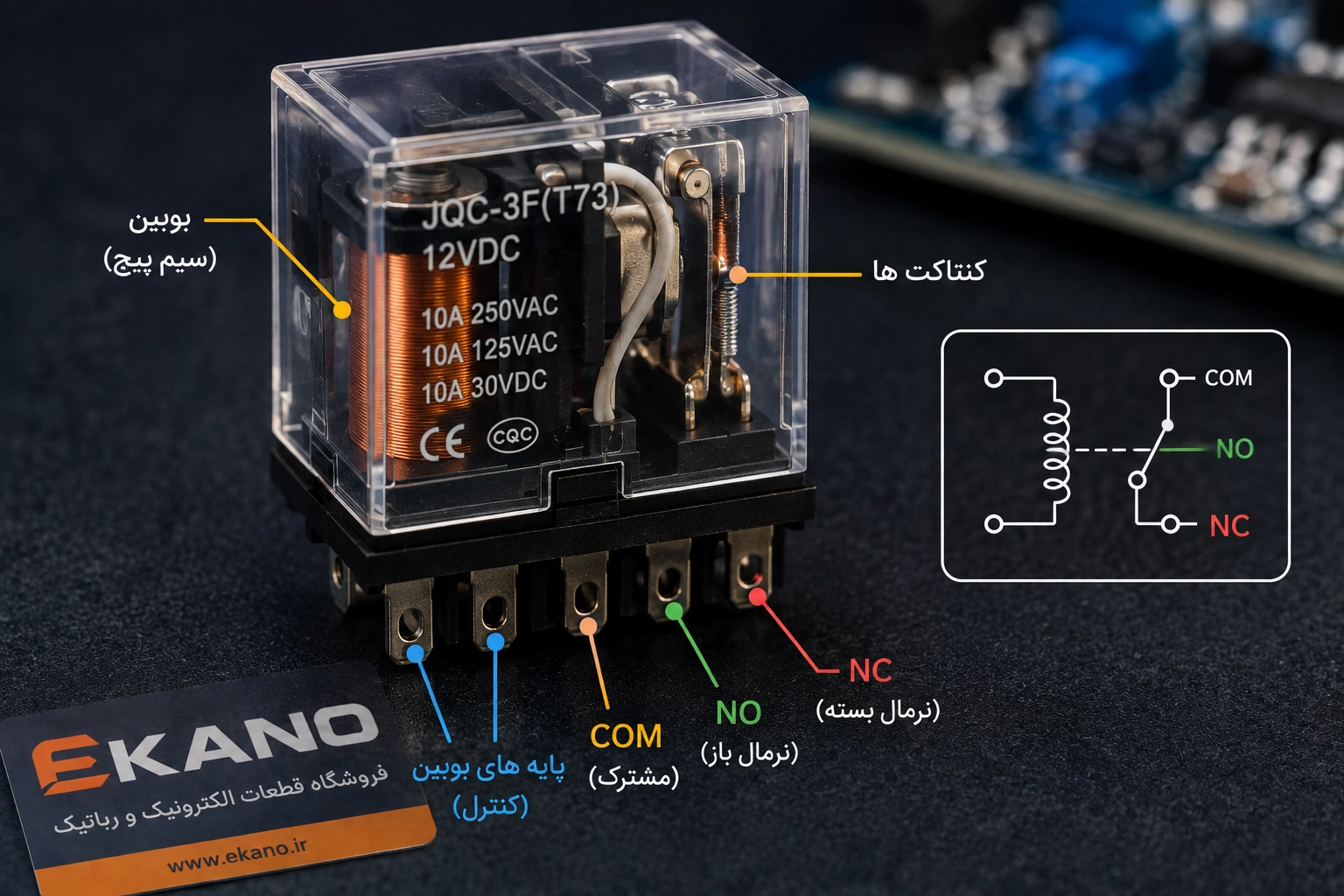

پایههای رله چیست؟
تعداد پایههای رله به نوع و ساختار آن بستگی دارد.

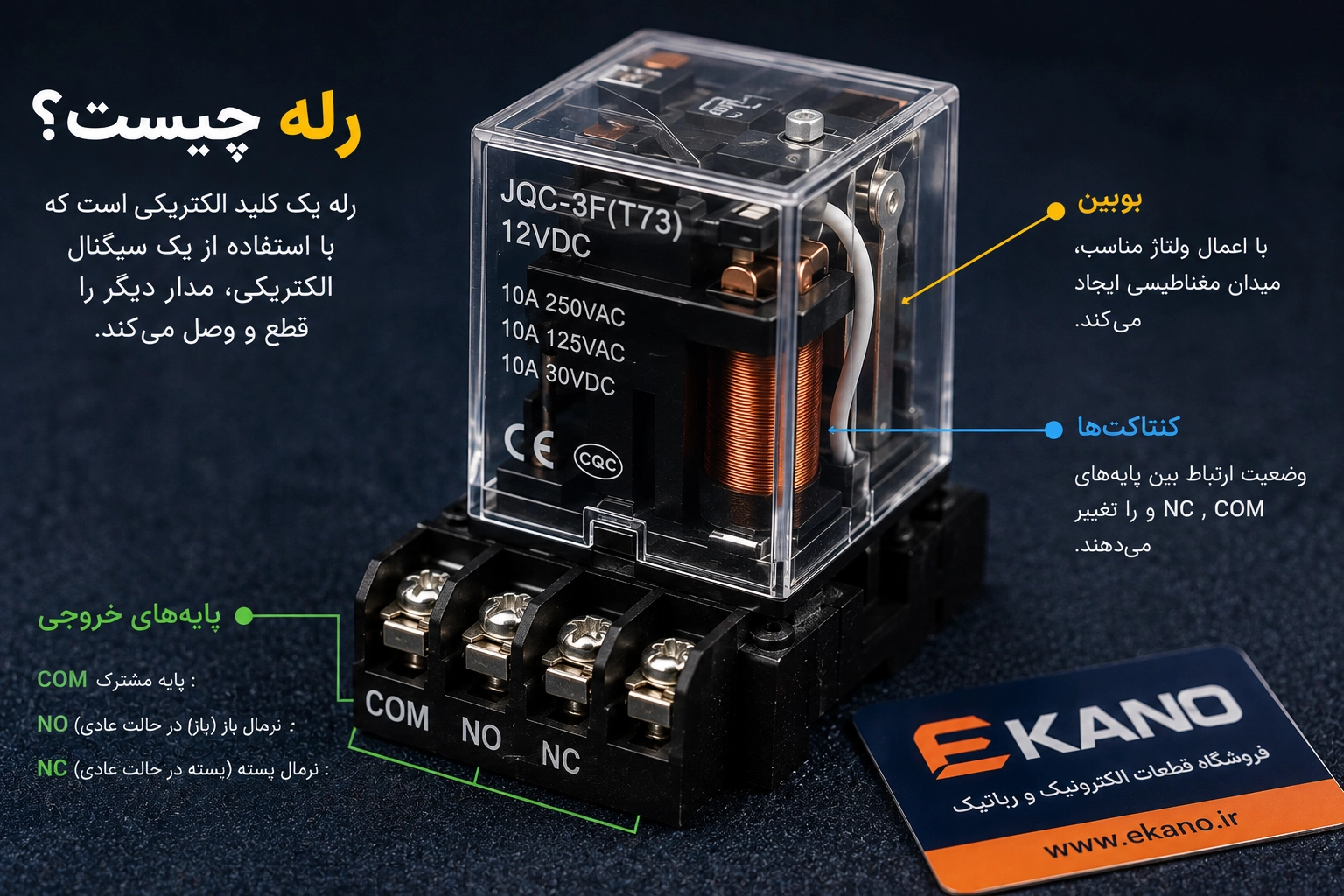

یکی از رلههای بسیار رایج، رله دارای کنتاکتهای COM، NO و NC است.
COM
COM یا Common پایه مشترک کنتاکت است.
این پایه معمولاً به مدار بار متصل میشود.
NO
NO مخفف Normally Open است.
در حالت عادی، این کنتاکت با COM اتصال ندارد.
وقتی رله فعال شود، COM و NO به یکدیگر متصل میشوند.
NC
NC مخفف Normally Closed است.
در حالت عادی، COM و NC به یکدیگر متصل هستند.
با فعالشدن رله، این اتصال قطع شده و COM به NO متصل میشود.
بنابراین در یک رله تککنتاکت میتوان وضعیت را به صورت زیر در نظر گرفت:
رله خاموش:
COM ←→ NC
رله روشن:
COM ←→ NO
رله ۵ پایه چیست؟
رلههای ۵ پایه بسیار رایج هستند و معمولاً شامل:
- دو پایه بوبین
- یک پایه COM
- یک پایه NO
- یک پایه NC
هستند.
در بسیاری از رلههای خودرویی نیز از ساختار مشابه استفاده میشود، اما ترتیب پایهها و مشخصات دقیق باید از روی بدنه یا دیتاشیت بررسی شود.
نکته مهم: ترتیب پایههای همه رلهها یکسان نیست؛ بنابراین قبل از اتصال رله باید نقشه پایههای همان مدل بررسی شود.
انواع رله
رلهها انواع مختلفی دارند و میتوان آنها را بر اساس ساختار، کاربرد، تعداد کنتاکتها و روش عملکرد دستهبندی کرد.
۱. رله الکترومکانیکی
رله الکترومکانیکی یا Mechanical Relay رایجترین نوع رله است.
این رله دارای بوبین و کنتاکت مکانیکی است.
مزایای آن:
- ساختار ساده
- قیمت مناسب
- ایزولاسیون مناسب بین کنترل و بار
- امکان کنترل بارهای مختلف
- قابلیت استفاده برای مدارهای AC و DC، بسته به مشخصات رله
از این نوع رله در مدارهای صنعتی، خانگی، خودرویی و الکترونیکی استفاده زیادی میشود.
۲. رله قدرت
رلههای قدرت برای کنترل بارهای بزرگتر طراحی میشوند.
این رلهها میتوانند برای کنترل تجهیزاتی مانند:
مورد استفاده قرار گیرند.
در انتخاب رله قدرت باید حداکثر ولتاژ و جریان کنتاکتها با بار موردنظر سازگار باشد.
۳. رله مخابراتی
رلههای مخابراتی معمولاً ابعاد کوچکی دارند و برای مدارهایی طراحی شدهاند که به کنتاکتهای دقیق و حساس نیاز دارند.
این رلهها در تجهیزات مخابراتی، سیستمهای کنترل و برخی بردهای الکترونیکی کاربرد دارند.
۴. رله خودرویی
رلههای خودرویی برای استفاده در سیستمهای الکتریکی خودرو طراحی شدهاند.
از آنها برای کنترل تجهیزاتی مانند:
- چراغها
- بوق
- فن
- پمپ
- سیستمهای برقی خودرو
استفاده میشود.
رلههای خودرویی معمولاً در برابر شرایط سختتر محیطی مانند لرزش و تغییرات دما طراحی میشوند.
۵. رله حالت جامد یا SSR
SSR مخفف Solid State Relay است.
برخلاف رله مکانیکی، رله حالت جامد دارای کنتاکت مکانیکی متحرک نیست و از قطعات نیمهرسانا برای قطع و وصل جریان استفاده میکند.
مزایای SSR:
- بدون قطعه مکانیکی متحرک
- سرعت سوئیچینگ بالاتر
- طول عمر سوئیچینگ بالا
- عملکرد بیصدا
اما SSR نیز محدودیتهای خاص خود را دارد و ممکن است در حالت روشن دارای افت ولتاژ و تولید گرما باشد.
تفاوت رله مکانیکی و SSR
مهمترین تفاوت این دو در روش سوئیچکردن است.
رله مکانیکی
- دارای کنتاکت مکانیکی
- صدای قطع و وصل
- سرعت کمتر
- مناسب برای طیف گستردهای از کاربردها
- امکان ایجاد جرقه در کنتاکت در شرایط خاص
SSR
- بدون کنتاکت مکانیکی
- عملکرد بیصدا
- سرعت بالاتر
- مناسب برای سوئیچینگ سریعتر
- دارای افت و تلفات خاص خود
انتخاب بین این دو به نوع بار، سرعت سوئیچینگ، تعداد دفعات قطع و وصل و شرایط مدار بستگی دارد.
رله NO و NC چه تفاوتی دارند؟
تفاوت NO و NC در وضعیت عادی رله است.
NO یا Normally Open:
در حالت عادی باز است و با فعالشدن رله بسته میشود.
NC یا Normally Closed:
در حالت عادی بسته است و با فعالشدن رله باز میشود.
این قابلیت باعث میشود رله برای مدارهایی که نیاز به عملکرد معکوس دارند نیز بسیار کاربردی باشد.
ولتاژ بوبین رله چیست؟
هر رله برای فعالشدن بوبین خود به یک ولتاژ مشخص نیاز دارد.
ولتاژهای رایج بوبین شامل:
- ۵ ولت
- ۶ ولت
- ۹ ولت
- ۱۲ ولت
- ۲۴ ولت
هستند.
برای مثال اگر رلهای دارای بوبین ۱۲ ولت باشد، باید طبق مشخصات سازنده با ولتاژ مناسب راهاندازی شود.
ولتاژ بوبین با ولتاژ قابل تحمل کنتاکت یکی نیست.
این نکته بسیار مهم است.
ممکن است یک رله بوبین ۱۲ ولت داشته باشد، اما کنتاکتهای آن بتوانند یک بار با ولتاژ بسیار بالاتر را کنترل کنند.
جریان کنتاکت رله چیست؟
یکی از مهمترین مشخصات رله، حداکثر جریان قابل تحمل کنتاکتهای آن است.
برای مثال ممکن است روی یک رله مشخص شود:
10A
اما این عدد به تنهایی کافی نیست.
باید بررسی شود که این جریان برای چه نوع بار و در چه ولتاژی مشخص شده است.
بارهای مقاومتی، موتوری و القایی رفتار یکسانی ندارند.
به همین دلیل هنگام کنترل موتور، پمپ یا رله دیگر باید شرایط بار و مشخصات واقعی کنتاکت بررسی شود.
آیا رله میتواند AC و DC را کنترل کند؟
بسته به نوع رله، کنتاکتهای آن میتوانند برای AC، DC یا هر دو استفاده شوند.
اما مشخصات مجاز برای AC و DC معمولاً یکسان نیست.
برای مثال ممکن است حداکثر جریان قابل تحمل کنتاکت برای AC با مقدار مجاز در DC متفاوت باشد.
بنابراین همیشه باید Rating مربوط به نوع جریان و ولتاژ موردنظر بررسی شود.
چرا هنگام قطع رله جرقه ایجاد میشود؟
هنگامی که رله یک بار القایی مانند موتور، سیمپیچ یا شیر برقی را قطع میکند، انرژی ذخیرهشده در میدان مغناطیسی میتواند باعث ایجاد ولتاژ بالایی شود.
این ولتاژ ممکن است باعث ایجاد جرقه در کنتاکتهای رله شود.
جرقههای مکرر میتوانند باعث فرسایش کنتاکتها و کاهش عمر رله شوند.
برای کاهش این مشکل، بسته به نوع مدار میتوان از روشهای حفاظتی مانند:
- دیود هرزگرد برای بوبینهای DC
- مدار RC Snubber
- وریستور MOV
استفاده کرد.
روش مناسب به نوع بار و نوع جریان بستگی دارد.
چرا برای بوبین رله از دیود استفاده میشود؟
اگر بوبین رله با جریان DC کنترل شود، هنگام قطع جریان میتواند یک ولتاژ برگشتی ایجاد کند.
این ولتاژ ممکن است به ترانزیستور، میکروکنترلر یا سایر قطعات کنترلی آسیب برساند.
قرار دادن یک دیود هرزگرد به صورت صحیح موازی با بوبین میتواند مسیر مناسبی برای تخلیه انرژی بوبین ایجاد کند.
البته جهت نصب دیود بسیار مهم است و نباید به صورت اشتباه در مدار قرار گیرد.
کنترل رله با میکروکنترلر
یکی از کاربردهای بسیار رایج رله، کنترل آن توسط میکروکنترلر است.
میکروکنترلرهایی مانند Arduino و سایر بردهای کنترلی معمولاً نمیتوانند بوبین بسیاری از رلهها را مستقیماً راهاندازی کنند.
در چنین شرایطی معمولاً از یک مدار واسط استفاده میشود.
این مدار میتواند شامل:
- ترانزیستور یا MOSFET
- مقاومت
- دیود هرزگرد
- رله
باشد.
در بسیاری از پروژهها نیز از ماژول رله آماده استفاده میشود که مدار درایور و قطعات حفاظتی را روی خود دارد.
کاربردهای رله
رله در صنایع و پروژههای مختلف کاربرد دارد.
سیستمهای روشنایی
برای روشن و خاموشکردن چراغها از رله استفاده میشود.
کنترل موتور
رله میتواند برای قطع و وصل موتورهای DC یا برخی بارهای موتوری استفاده شود.
سیستمهای حفاظتی
در مدارهای حفاظتی، رله میتواند در زمان تشخیص خطا مسیر یک بار را قطع کند.
خودرو
رلههای خودرویی در سیستمهای مختلف برق خودرو کاربرد دارند.
رباتیک
در پروژههای رباتیک میتوان از رله برای کنترل بارهایی استفاده کرد که نیاز به ایزولاسیون یا تحمل ولتاژ و جریان خاصی دارند.
اتوماسیون صنعتی
رلهها در مدارهای کنترل و تابلوهای برق صنعتی نیز کاربرد گستردهای دارند.
هنگام خرید رله به چه مشخصاتی توجه کنیم؟
برای انتخاب یک رله مناسب، موارد زیر را بررسی کنید:
۱. ولتاژ بوبین
مثلاً ۵ ولت یا ۱۲ ولت.
۲. نوع بوبین
بوبین AC و DC یکسان نیستند.
۳. تعداد کنتاکتها
مشخص کنید رله به ساختار NO، NC، COM یا ترکیبی از آنها نیاز دارد.
۴. جریان کنتاکت
حداکثر جریان قابل تحمل برای نوع بار بررسی شود.
۵. ولتاژ کنتاکت
ولتاژ AC یا DC موردنظر باید در محدوده مجاز رله باشد.
۶. نوع بار
بار مقاومتی و القایی شرایط یکسانی ندارند.
۷. ابعاد و پکیج
فضای موجود روی PCB یا داخل تابلو باید در نظر گرفته شود.
۸. عمر مکانیکی و الکتریکی
برای مدارهایی که رله به دفعات زیاد قطع و وصل میشود، این مشخصه اهمیت زیادی دارد.
اشتباهات رایج هنگام استفاده از رله
اشتباه اول: اتصال مستقیم رله به میکروکنترلر
ممکن است جریان موردنیاز بوبین بیشتر از توان خروجی پایه میکروکنترلر باشد.
اشتباه دوم: اشتباه گرفتن پایهها
ترتیب پایههای رلهها یکسان نیست.
اشتباه سوم: توجه نکردن به نوع بار
مشخصات رله برای بار مقاومتی ممکن است با بار موتوری متفاوت باشد.
اشتباه چهارم: حذف مدار حفاظتی
در بارهای القایی، استفاده نکردن از مدار حفاظتی مناسب میتواند باعث ایجاد ولتاژهای ناخواسته و کاهش عمر قطعات شود.
اشتباه پنجم: انتخاب رله فقط بر اساس جریان
جریان، تنها یکی از پارامترهای مهم است و ولتاژ، نوع بار، فرکانس سوئیچینگ و شرایط کاری نیز باید بررسی شوند.
جمعبندی
رله یک کلید الکتریکی کنترلشونده است که امکان کنترل یک مدار توسط مدار دیگر را فراهم میکند.
رلههای الکترومکانیکی با استفاده از بوبین و کنتاکت مکانیکی کار میکنند و به دلیل سادگی و قابلیت کنترل انواع بار، کاربرد بسیار زیادی دارند. در مقابل، رلههای حالت جامد یا SSR بدون قطعات مکانیکی متحرک کار میکنند و برای برخی کاربردهای سرعت بالا و سوئیچینگ مکرر گزینه مناسبی هستند.
برای انتخاب رله مناسب باید مواردی مانند ولتاژ بوبین، جریان و ولتاژ کنتاکت، نوع بار، تعداد کنتاکتها، نوع جریان AC یا DC، ابعاد و عمر کاری را بررسی کرد.
در مدارهای الکترونیکی، استفاده صحیح از رله و مدارهای حفاظتی مرتبط با آن میتواند نقش مهمی در افزایش ایمنی و عمر مدار داشته باشد.
سوالات متداول (FAQ)
رله چیست؟
رله یک کلید الکتریکی کنترلشونده است که با استفاده از یک سیگنال الکتریکی میتواند مدار دیگری را قطع یا وصل کند.
تفاوت NO و NC در رله چیست؟
NO در حالت عادی باز است و با فعالشدن رله بسته میشود، در حالی که NC در حالت عادی بسته است و با فعالشدن رله باز میشود.
رله ۵ پایه چیست؟
رله ۵ پایه معمولاً دارای دو پایه بوبین و سه پایه کنتاکت شامل COM، NO و NC است.
آیا میتوان رله را مستقیماً به آردوینو متصل کرد؟
در بسیاری از موارد بهتر است رله مستقیماً به پایه آردوینو متصل نشود و از ترانزیستور، MOSFET یا ماژول رله مناسب برای درایو بوبین استفاده شود.
چرا روی بوبین رله دیود قرار میدهند؟
برای کاهش اثر ولتاژ برگشتی ایجادشده هنگام قطع جریان بوبین و محافظت از قطعات کنترلی مانند ترانزیستور و میکروکنترلر.
آیا رله میتواند برق شهر را کنترل کند؟
بعضی رلهها برای کنترل ولتاژهای بالا طراحی شدهاند، اما باید مشخصات دقیق کنتاکت و استانداردهای ایمنی رعایت شود. هنگام کار با برق شهر، ایمنی و عایقکاری اهمیت بسیار زیادی دارد.
تفاوت رله مکانیکی و SSR چیست؟
رله مکانیکی از کنتاکتهای متحرک استفاده میکند، اما SSR برای قطع و وصل جریان از قطعات نیمهرسانا استفاده میکند.
آیا رله ۱۲ ولت را میتوان با ۵ ولت فعال کرد؟
بهصورت مستقیم معمولاً خیر؛ اگر بوبین برای ۱۲ ولت طراحی شده باشد، باید مدار درایور و منبع تغذیه مناسب برای آن فراهم شود.
