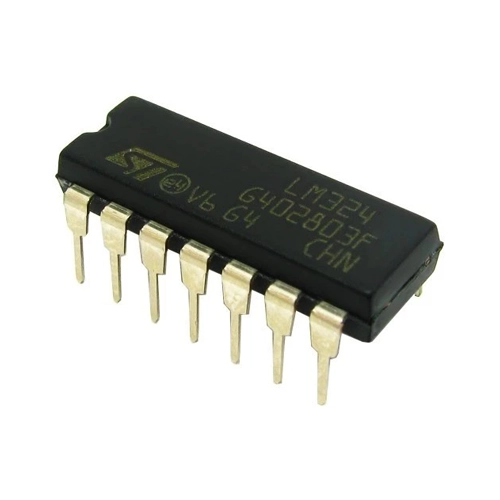

آیسی آپامپ مدل LM324 پکیج DIP-14
LM324 DIP-14
آیسی تقویت‌کننده عملیاتی چهار کاناله (Quad Op-Amp) با ولتاژ کاری 3 تا 32 ولت مناسب پردازش سیگنال، فیلتر، مقایسه‌گر و مدارهای الکترونیکی عمومی.
174,200 ریال
دانلود دیتاشیت PDFLM324 آیسی چهار آپامپ مستقل در یک پکیج است که با تغذیه‌ی تک (3 تا 30 ولت در شرایط توصیه‌شده‌ی TI) کار می‌کند و محدوده‌ی ورودی مشترک آن زمین را هم شامل می‌شود. پهنای باند بهره‌ی واحد 1.2 مگاهرتز و نرخ تغییر 0.5 ولت بر میکروثانیه است. ورودی و خروجی آن Rail-to-Rail نیست.
- تعداد آپامپ4
- ولتاژ تغذیه3 تا 30 V
- پهنای باند1.2 MHz
- پکیجPDIP-14
مشخصات فنی LM324 (طبق دیتاشیت)
| پارامتر | مقدار | شرایط |
|---|---|---|
| تعداد تقویت‌کننده | 4 | — |
| ولتاژ تغذیه (شرایط توصیه‌شده) | 3 تا 30 V | LM324 |
| حداکثر مطلق ولتاژ تغذیه | 32 V | LM324 |
| ولتاژ آفست ورودی (VIO) | 3 mV معمول / 7 mV حداکثر | 25°C |
| جریان بایاس ورودی (IIB) | 20 nA معمول / 250 nA حداکثر | 25°C |
| جریان آفست ورودی (IIO) | 2 nA معمول / 50 nA حداکثر | 25°C |
| محدوده‌ی ورودی مشترک (VICR) | 0 تا VCC − 1.5 V | 25°C |
| ولتاژ خروجی بالا (VOH) | VCC − 1.5 V | RL=2kΩ، 25°C |
| بهره‌ی ولتاژ حلقه‌باز (AVD) | 100 V/mV معمول | VCC=15V، RL≥2kΩ |
| CMRR | 65 dB حداقل / 80 dB معمول | — |
| جریان خروجی (Source / Sink) | 30 mA / 20 mA معمول | VCC=15V |
| پهنای باند بهره‌ی واحد | 1.2 MHz | — |
| نرخ تغییر (Slew Rate) | 0.5 V/µs | — |
| جریان مصرفی (چهار آپامپ) | 0.7 mA معمول / 1.2 mA حداکثر | VO=2.5V، بدون بار |
| دمای کار محیط | 0 تا 70 °C | LM324 |
| پکیج | PDIP-14 | — |
منبع مشخصات: دیتاشیت رسمی Texas Instruments (LMx24 / LM2902 family, SLOS066AE (Revised September 2025))
کاربردهای LM324
- تقویت سیگنال سنسورها با تغذیه‌ی تک 5 یا 12 ولت.
- مقایسه‌گر ساده و آشکارساز سطح (با سرعت پایین).
- فیلترهای اکتیو فرکانس پایین، بافر و جمع‌کننده‌ی آنالوگ.
سوالات متداول درباره‌ی LM324
LM324 Rail-to-Rail است؟
خیر. طبق دیتاشیت TI محدوده‌ی ورودی مشترک از صفر تا VCC منهای 1.5 ولت است و خروجی هم حدود 1.5 ولت زیر VCC اشباع می‌شود. اگر به نوسان کامل بین دو ریل نیاز دارید، آپامپ Rail-to-Rail انتخاب کنید.
فرق LM324 با LM358 چیست؟
هر دو از یک خانواده‌ی آپامپ تغذیه‌ی تک هستند. LM324 چهار آپامپ در پکیج 14 پایه دارد و LM358 دو آپامپ در پکیج 8 پایه.
حداکثر ولتاژ تغذیه‌ی LM324 چقدر است؟
حداکثر مطلق 32 ولت است و TI شرایط کاری توصیه‌شده را 3 تا 30 ولت ذکر کرده است. نسخه‌ی جدید LM324B تا 36 ولت را پشتیبانی می‌کند.
