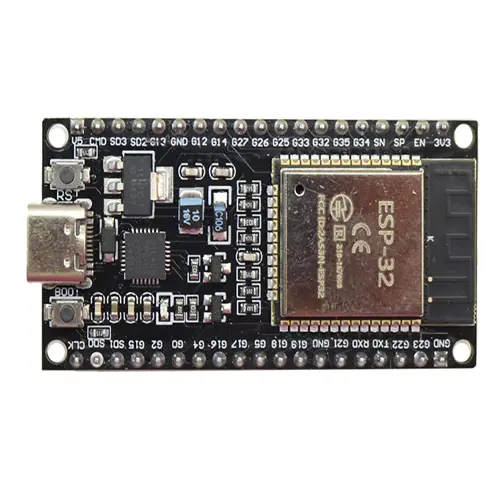

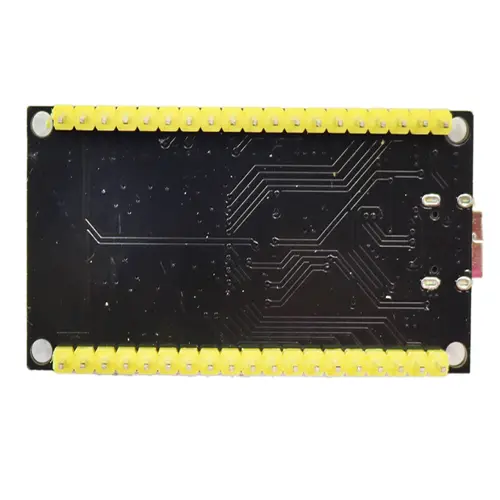

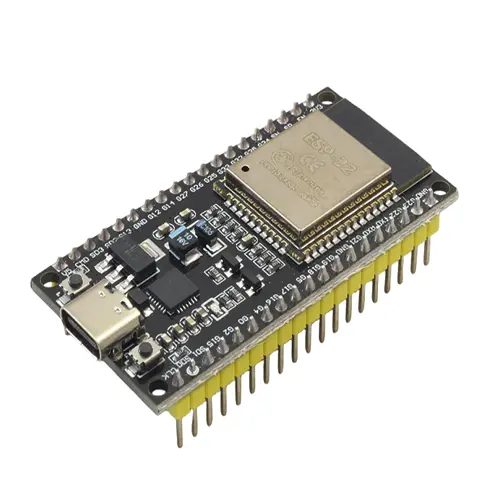

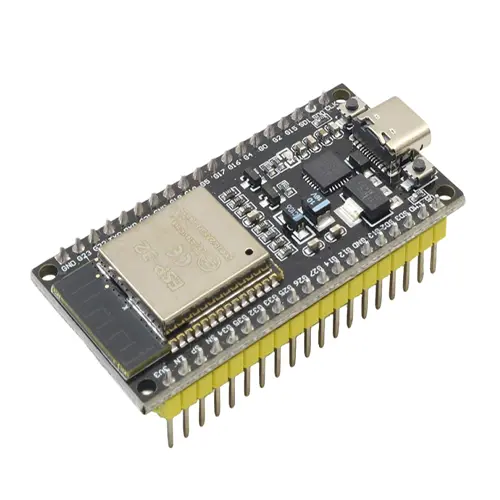

برد توسعه ESP32 با ماژول ESP32-WROOM-32D و USB Type-C
ESP32-WROOM-32D ESP32 USB Type-C
برای پروژه‌های IoT، اتوماسیون، رباتیک و سیستم‌های هوشمند.
15,470,000 ریال
دانلود دیتاشیت PDFبرد توسعه‌ی ESP32 (38 پایه، USB Type-C) بر پایه‌ی ماژول ESP32-WROOM-32D ساخته شده که پردازنده‌ی دو هسته‌ای Xtensa LX6 تا 240 مگاهرتز، وای‌فای 802.11b/g/n و بلوتوث 4.2 با BLE دارد. این برد برای پروژه‌های اینترنت اشیا، وب‌سرور کوچک و کنترل بی‌سیم با Arduino IDE یا ESP-IDF استفاده می‌شود.
- پردازنده240 MHz
- فلش SPI4 MB
- وای‌فای802.11 b/g/n
- بلوتوثV4.2
مشخصات فنی ESP32 (طبق دیتاشیت)
| پارامتر | مقدار | شرایط |
|---|---|---|
| تراشه | ESP32-D0WD | — |
| پردازنده | Xtensa دو هسته‌ای 32 بیتی LX6، تا 240 MHz | — |
| حافظه | 448 KB ROM، 520 KB SRAM، 8 KB SRAM در RTC | — |
| فلش SPI | 4 MB | — |
| وای‌فای | 802.11 b/g/n؛ تا 150 Mbps در 802.11n | 2412 تا 2484 MHz |
| بلوتوث | Bluetooth V4.2 BR/EDR و Bluetooth LE | — |
| رابط‌ها | SD card، UART، SPI، SDIO، I2C، LED PWM، Motor PWM، I2S، IR، Pulse counter، GPIO، تاچ خازنی، ADC، DAC، TWAI (CAN 2.0) | — |
| GPIO | تا 32 پایه روی ماژول | — |
| ولتاژ کاری ماژول | 3.0 تا 3.6 V | — |
| حداقل جریان منبع | 0.5 A | جریان قابل تأمین توسط منبع تغذیه |
| آنتن | آنتن PCB روی ماژول (32D) | — |
| دمای کار محیط | -40 تا 85 °C | — |
| ابعاد ماژول | 18 × 25.5 × 3.1 mm | — |
منبع مشخصات: دیتاشیت رسمی Espressif Systems (ESP32-WROOM-32D & ESP32-WROOM-32U Datasheet, Version 2.8)
نکته‌ی مهم
پایه‌های ESP32 با منطق 3.3 ولت کار می‌کنند؛ سیگنال 5 ولتی را مستقیم وصل نکنید.
کاربردهای ESP32
- پروژه‌های IoT: ارسال داده‌ی سنسور به سرور، MQTT و داشبورد آنلاین.
- کنترل رله و تجهیزات خانه با وای‌فای یا بلوتوث موبایل.
- جایگزین آردوینو در پروژه‌هایی که پردازش بیشتر، حافظه‌ی بیشتر یا ارتباط بی‌سیم می‌خواهند.
سوالات متداول درباره‌ی ESP32
ESP32 با 5 ولت کار می‌کند؟
خود ماژول با 3.0 تا 3.6 ولت کار می‌کند. برد توسعه معمولاً رگولاتور دارد و از USB یا پایه‌ی 5V تغذیه می‌گیرد، ولی ورودی/خروجی‌ها 3.3 ولتی هستند. طبق دیتاشیت، منبع تغذیه باید حداقل 0.5 آمپر جریان بدهد.
تفاوت ESP32 و ESP8266 چیست؟
ESP32 پردازنده‌ی دو هسته‌ای تا 240 مگاهرتز، 520 کیلوبایت SRAM و بلوتوث 4.2/BLE دارد. ESP8266 بلوتوث ندارد و پردازنده‌اش تک‌هسته‌ای است. برای پروژه‌هایی که بلوتوث، ADC بیشتر یا پردازش بیشتر می‌خواهند، ESP32 مناسب‌تر است.
ESP32-WROOM-32D با 32U چه فرقی دارد؟
طبق دیتاشیت، 32D آنتن PCB روی ماژول دارد و 32U آنتن خارجی از طریق کانکتور. هر دو 4 مگابایت فلش و دمای کار -40 تا 85 درجه دارند.
