دیود شاتکی مدل 1N5819

کد محصول: 2314
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

1N5819

برای حفاظت قطبیت معکوس ورودی تغذیه و دیود خروجی مبدل‌های باک/بوست کم‌جریان.

تعداددرصدقیمت با تخفیف
502%28,220 ریال
1003%27,940 ریال

28,800 ریال

موجود در انبار

دانلود دیتاشیت PDF

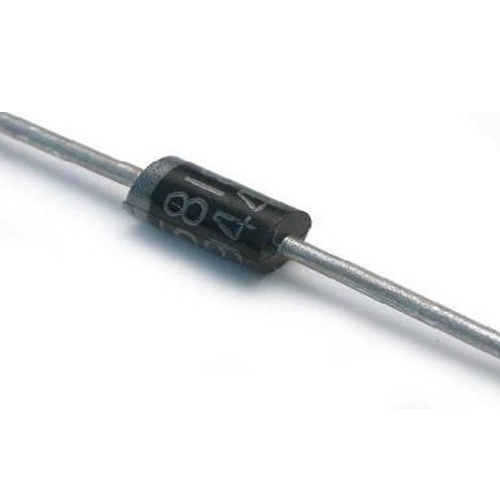

1N5819 یک دیود شاتکی 40 ولت و 1 آمپر در پکیج DO-41 است. طبق دیتاشیت Vishay افت ولتاژ مستقیم آن در 1 آمپر حداکثر 0.6 ولت است که از دیودهای یکسوساز معمولی کمتر است؛ به همین دلیل در مبدل‌های DC-DC، فری‌ویل و حفاظت قطبیت استفاده می‌شود.

  • VRRM40 V
  • IF(AV)1.0 A
  • VF حداکثر0.600 V
  • پکیجDO-41

مشخصات فنی 1N5819 (طبق دیتاشیت)

پارامترمقدارشرایط
نوعدیود شاتکی (Schottky Barrier)—
ولتاژ معکوس تکراری (VRRM)40 V—
ولتاژ RMS حداکثر28 V—
ولتاژ مسدودکننده‌ی DC40 V—
ولتاژ معکوس غیرتکراری (VRSM)48 V—
جریان متوسط مستقیم IF(AV)1.0 Aطول پایه 9.5mm، TL=90°C
جریان ضربه‌ای (IFSM)25 Aنیم‌سینوس 8.3ms
افت ولتاژ مستقیم (VF)حداکثر 0.600 V / 0.900 VIF=1.0A / IF=3.1A، تست پالسی
جریان معکوس (IR)حداکثر 1.0 mA / 10 mAدر ولتاژ نامی؛ TA=25°C / TA=100°C
ظرفیت پیوند (CJ)110 pF (معمول)4.0V، 1MHz
نرخ تغییر ولتاژ (dV/dt)10000 V/µs—
مقاومت حرارتیRθJA = 50 °C/W؛ RθJL = 15 °C/Wنصب روی PCB، طول پایه 9.5mm
دمای پیوند و انبار−65 تا +125 °C—

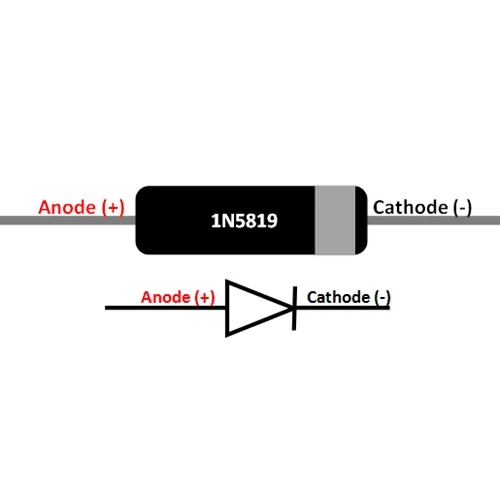

پکیجDO-41 (DO-204AL)؛ نوار رنگی = کاتد—

منبع مشخصات: دیتاشیت رسمی Vishay General Semiconductor (Document Number 88525 (Revision 01-Jul-2020))

کاربردهای 1N5819

  • دیود فری‌ویل در مبدل‌های DC-DC کم‌جریان.
  • حفاظت از اتصال معکوس تغذیه با افت ولتاژ کمتر از دیود معمولی.
  • یکسوسازی فرکانس بالا در اینورترهای ولتاژ پایین و مسیر OR کردن دو منبع تغذیه.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی 1N5819

فرق 1N5819 با 1N4007 چیست؟

1N5819 شاتکی است و افت ولتاژ آن در 1 آمپر حداکثر 0.6 ولت است (1N4007 حدود 1.1 ولت). در مقابل، ولتاژ معکوس 1N5819 فقط 40 ولت است و برای یکسوسازی برق شهر مناسب نیست.

جریان نشتی 1N5819 زیاد است؟

نسبت به دیودهای معمولی بیشتر است: تا 1 میلی‌آمپر در 25 درجه و تا 10 میلی‌آمپر در 100 درجه (در ولتاژ نامی). در مدارهای باتری‌دار با مصرف خیلی کم این را در نظر بگیرید.

حداکثر دمای کار 1N5819 چقدر است؟

دمای پیوند و انبار طبق دیتاشیت Vishay بین منفی 65 تا 125 درجه است. جریان 1 آمپر هم در دمای پایه‌ی 90 درجه و طول پایه‌ی 9.5 میلی‌متر تعریف شده است.
