رگولاتور 3.3 ولت مدل AMS1117 پکیج SOT-223
AMS1117 3.3V SOT-223
رگولاتور خطی با جریان خروجی 1 آمپر و افت ولتاژ پایین مناسب برای تنظیم ولتاژ در مدارهای الکترونیکی و منبع تغذیه برای میکروکنترلرها و سایر دستگاه های ولتاژ پایین
AMS1117-3.3 یک رگولاتور خطی کم‌افت (LDO) سه‌پایه با خروجی ثابت 3.3 ولت و جریان خروجی تا 1 آمپر در پکیج SOT-223 است. بیشترین کاربرد آن ساختن 3.3 ولت از 5 ولت برای میکروکنترلرها، ESP8266/ESP32 و سنسورهای 3.3 ولتی است.
- ولتاژ خروجی3.300 V
- جریان خروجی تا1 A
- حداکثر ولتاژ ورودی15 V
- پکیجSOT-223
مشخصات فنی AMS1117-3.3 (طبق دیتاشیت)
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع | رگولاتور خطی LDO، خروجی ثابت | — |
| ولتاژ خروجی | 3.300 V (3.251 تا 3.349 V) | VIN=4.8V، TJ=25°C |
| جریان خروجی | تا 1 A | — |
| افت ولتاژ (Dropout) | 1.1 V معمول / 1.3 V حداکثر | IOUT=0.8A |
| حداکثر ولتاژ ورودی | 15 V | حداکثر مطلق |
| محدودیت جریان | 900 تا 1500 mA (معمول 1100) | VIN−VOUT=1.5V |
| تنظیم خط | 0.5 mV معمول / 10 mV حداکثر | 1.5V ≤ VIN−VOUT ≤ 12V |
| تنظیم بار | 3 mV معمول / 15 mV حداکثر | VIN=4.75V، IOUT=0 تا 0.8A |
| جریان ساکن (Quiescent) | 5 mA معمول / 11 mA حداکثر | — |
| حذف ریپل | 72 dB معمول | f=120Hz، COUT=22µF تانتالیوم، IOUT=1A |
| مقاومت حرارتی SOT-223 | θJA = 90 °C/W | بسته به مس PCB بین 46 تا بیش از 90 |
| دمای کاری پیوند | -40 تا 125 °C | — |

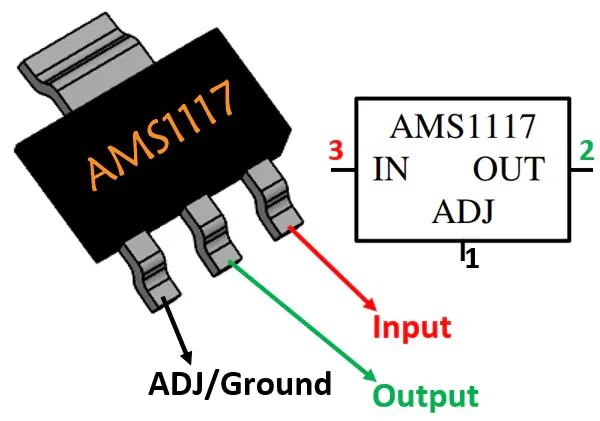

| پایه‌ها (SOT-223) | 1: GND/ADJ، 2: VOUT، 3: VIN؛ زبانه = خروجی | — |
منبع مشخصات: دیتاشیت رسمی Advanced Monolithic Systems (AMS1117 – 1A Low Dropout Voltage Regulator (DS1117))
نکته‌ی مهم
طبق بخش Application Hints دیتاشیت، خازن خروجی بخشی از جبران‌سازی پایداری است و 22µF تانتالیوم جامد پایداری را تضمین می‌کند.
تلفات حرارتی = (VIN − VOUT) × IOUT؛ برای جریان‌های بالا سطح مس زیر زبانه را بزرگ بگیرید.
کاربردهای AMS1117-3.3
- تغذیه‌ی 3.3 ولت از USB یا منبع 5 ولت برای ESP8266، ESP32، ماژول‌های رادیویی و سنسورها.
- رگولاتور پس از مبدل سوئیچینگ برای کاهش نویز خروجی.
سوالات متداول درباره‌ی AMS1117-3.3
AMS1117 یک آمپر جریان می‌دهد یا 800 میلی‌آمپر؟
دیتاشیت جریان خروجی را تا 1 آمپر و محدودیت جریان را 0.9 تا 1.5 آمپر اعلام می‌کند. عدد 0.8 آمپر شرط اندازه‌گیری افت ولتاژ است. در عمل محدودیت اصلی گرمای قطعه است، نه خود عدد جریان.
حداقل ولتاژ ورودی برای خروجی 3.3 ولت چقدر است؟
افت ولتاژ در 0.8 آمپر حداکثر 1.3 ولت است، پس ورودی باید حدود 4.6 ولت یا بیشتر باشد. دیتاشیت تست‌ها را با 4.75 تا 4.8 ولت انجام داده، بنابراین 5 ولت USB کافی است. حداکثر ولتاژ ورودی 15 ولت است.
چرا AMS1117 داغ می‌کند؟
چون رگولاتور خطی است و اختلاف ولتاژ را به گرما تبدیل می‌کند. مثلاً از 5 به 3.3 ولت با 0.5 آمپر، حدود 0.85 وات تلفات دارید که با θJA=90 °C/W حدود 76 درجه افزایش دما می‌دهد. برای ولتاژ ورودی بالاتر، مبدل سوئیچینگ مثل LM2596 مناسب‌تر است.
