توضیحات

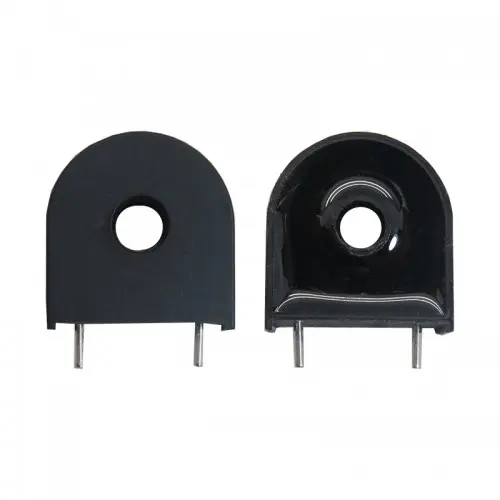

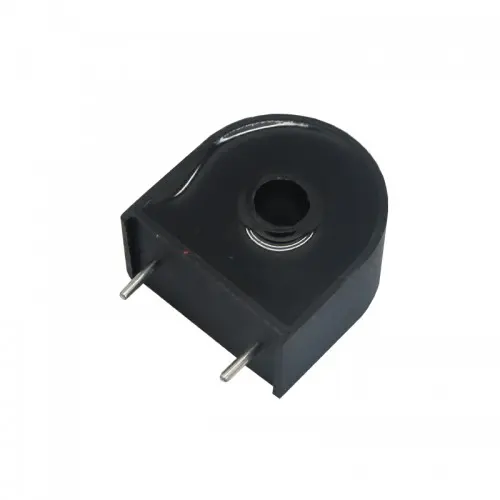

ترانس جریان ZMCT102 یک سنسور جریان AC غیرتماسی با دقت بالا است که برای اندازهگیری جریان متناوب و ایزولهسازی مدار اندازهگیری از مدار قدرت استفاده میشود. این ترانس با نسبت تبدیل 2000:1، جریان ورودی را به جریان بسیار کوچکتری تبدیل کرده و برای استفاده در تجهیزات اندازهگیری، سیستمهای مانیتورینگ انرژی، کنتورهای هوشمند و پروژههای مبتنی بر میکروکنترلر گزینهای ایدهآل است.
مشخصات فنی:
نوع محصول: ترانس جریان AC (Current Transformer)
مدل: ZMCT102
نوع سنسور: سنسور جریان غیرتماسی
جریان اولیه: 5 آمپر AC
جریان ثانویه: 2.5 میلیآمپر AC
نسبت تبدیل: 2000:1
محدوده خطی اندازهگیری: 0 تا 20 آمپر
خطای مجاز: ±0.2%
خطای فاز: کمتر از 20 دقیقه
جنس بدنه: اپوکسی
محدوده دمای کاری: 40- تا 70+ درجه سانتیگراد
نوع نصب: نصب روی برد مدار چاپی (PCB)
ویژگیها:
اندازهگیری جریان AC بدون تماس مستقیم با مدار قدرت
ایزولاسیون الکتریکی مناسب برای افزایش ایمنی
دقت بالا و خطای اندازهگیری پایین
عملکرد پایدار در بازه دمایی گسترده
ابعاد کوچک و مناسب برای نصب روی PCB
پوشش اپوکسی مقاوم در برابر رطوبت و عوامل محیطی
مناسب برای سیستمهای اندازهگیری و مانیتورینگ انرژی
کاربردها:
کنتورهای هوشمند برق
سیستمهای مدیریت و پایش انرژی
اندازهگیری جریان در تجهیزات صنعتی
مدارهای حفاظتی و مانیتورینگ
پروژههای آردوینو، ESP32 و STM32
تجهیزات اندازهگیری و ابزار دقیق
سیستمهای اتوماسیون صنعتی
پروژههای آموزشی و تحقیقاتی
مزایا:
اندازهگیری ایمن جریان بدون اتصال مستقیم
دقت بالا و عملکرد پایدار
ابعاد کوچک و نصب آسان
مصرف انرژی بسیار پایین
مناسب برای پروژههای صنعتی، آموزشی و DIY
طول عمر بالا و مقاومت مناسب در شرایط محیطی مختلف
نکته:
ترانس جریان ZMCT102 تنها برای اندازهگیری جریان متناوب (AC) طراحی شده و برای اندازهگیری جریان مستقیم (DC) قابل استفاده نیست. برای دستیابی به اندازهگیری دقیق، استفاده از مقاومت بار (Burden Resistor) مناسب و مدار نمونهبرداری متناسب با کاربرد توصیه میشود.
