توضیحات

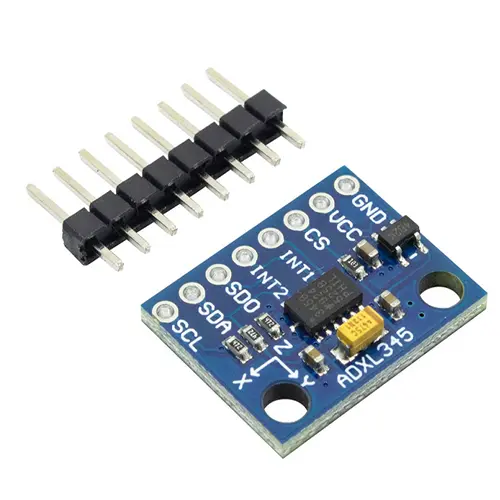

ماژول ADXL345 یک شتابسنج دیجیتال سهمحوره با دقت بالا و مصرف انرژی بسیار پایین است که برای اندازهگیری شتاب، تشخیص حرکت، لرزش، زاویه، ضربه و سقوط آزاد طراحی شده است. این ماژول از طریق رابطهای I2C و SPI به انواع میکروکنترلرها متصل شده و در پروژههای رباتیک، اینترنت اشیا (IoT)، سیستمهای پایش حرکت و تجهیزات قابل حمل کاربرد گستردهای دارد.
مشخصات فنی:
نوع محصول: ماژول شتابسنج دیجیتال سهمحوره
مدل: ADXL345
نوع سنسور: شتابسنج (Accelerometer)
تعداد محور: 3 محور (X، Y، Z)
رزولوشن: 13 بیت
محدوده اندازهگیری شتاب: ±16g
رابط ارتباطی: I2C و SPI
ولتاژ کاری: 2 تا 3.6 ولت DC
مصرف جریان: 25 تا 130 میکروآمپر (در ولتاژ 2.5 ولت)
نوع خروجی: دیجیتال
ویژگیها:
اندازهگیری دقیق شتاب در سه محور
رزولوشن 13 بیتی با دقت بالا
مصرف انرژی بسیار پایین
پشتیبانی از رابطهای I2C و SPI
تشخیص حرکت (Activity)
تشخیص عدم حرکت (Inactivity)
تشخیص ضربه تکی (Single Tap)
تشخیص ضربه دوگانه (Double Tap)
تشخیص سقوط آزاد (Free Fall)
قابلیت اندازهگیری شتاب دینامیکی و استاتیکی
مناسب برای تشخیص زاویه و شیب (Tilt)
ابعاد کوچک و نصب آسان
کاربردها:
رباتیک
پروژههای آردوینو، ESP32 و STM32
تشخیص حرکت و لرزش
سیستمهای ضدسرقت
تشخیص زاویه و شیب
پایش وضعیت تجهیزات
دستگاههای پوشیدنی
پهپادها و کوادکوپترها
سیستمهای کنترل حرکت
اینترنت اشیا (IoT)
پروژههای آموزشی و تحقیقاتی
مزایا:
دقت بالا در اندازهگیری شتاب
مصرف توان بسیار پایین
پشتیبانی از دو رابط ارتباطی پرکاربرد
قابلیت تشخیص انواع رویدادهای حرکتی
ابعاد کوچک و وزن کم
مناسب برای تجهیزات قابل حمل و باتریخور
نکته:
ماژول ADXL345 برای عملکرد صحیح به ولتاژ 2 تا 3.6 ولت نیاز دارد. در صورت استفاده با بردهای 5 ولتی مانند برخی مدلهای آردوینو، توصیه میشود از ماژول دارای مبدل سطح ولتاژ (Level Shifter) یا مدار تبدیل سطح منطقی استفاده شود تا از آسیب دیدن تراشه جلوگیری شود.
