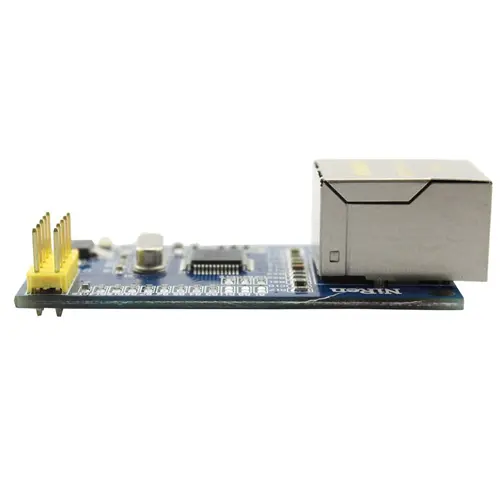

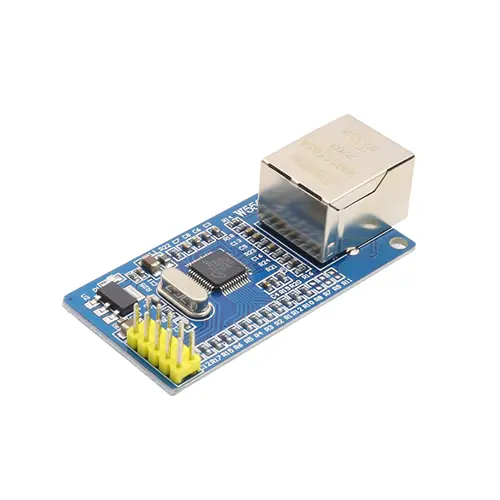

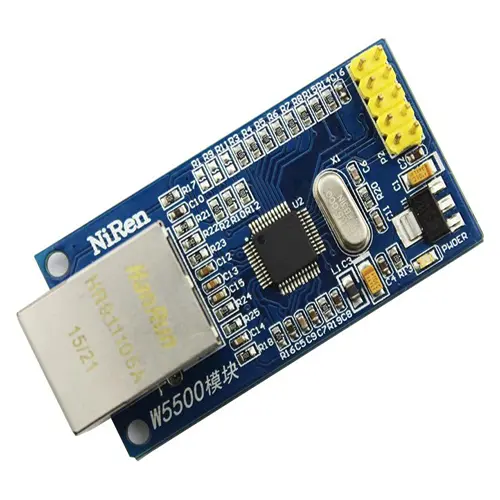

ماژول شبکه Ethernet SPI مدل W5500
کد محصول: 7282
W5500
امکان اتصال میکروکنترلرها به شبکهٔ TCP/IP را فراهم می‌کند و برای پروژه‌های IoT، سرورهای کوچک و سیستم‌های صنعتی کاربرد دارد.
13,260,000 ریال
دانلود دیتاشیت PDFماژول شبکه Ethernet SPI مدل W5500 یک ماژول آماده برای استفاده‌ی سریع در پروژه‌های الکترونیکی، آردوینو و میکروکنترلر است. طبق مشخصات کالا، ابعاد آن 55 × 28 میلی‌متر و نوع ماژول آن کنترلر شبکه Ethernet (SPI) است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.
- ابعاد55 × 28 میلی‌متر
- نوع ماژولکنترلر شبکه Ethernet (SPI)
- ولتاژ تغذیه3.3 ولت یا 5 ولت
- جریان مصرفی128 میلی‌آمپر
مشخصات ماژول شبکه Ethernet SPI مدل W5500
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع ماژول | کنترلر شبکه Ethernet (SPI) | طبق مشخصات کالا |
| ولتاژ تغذیه | 3.3 ولت یا 5 ولت | طبق مشخصات کالا |
| رابط ارتباطی | SPI با سرعت تا 80 مگابیت بر ثانیه | طبق مشخصات کالا |
| جریان مصرفی | 128 میلی‌آمپر | طبق مشخصات کالا |

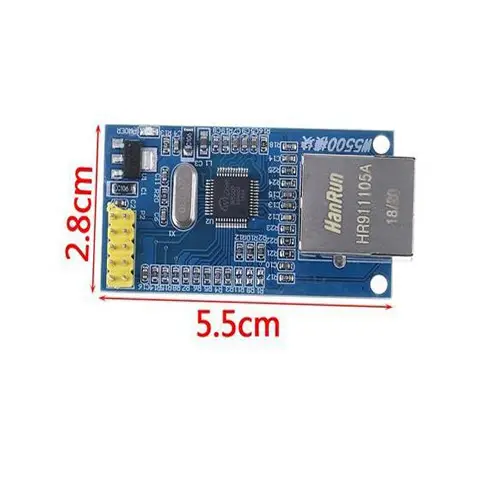

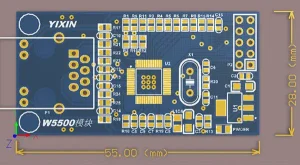

| ابعاد | 55 × 28 میلی‌متر | طبق مشخصات کالا |
| پشتیبانی پروتکل‌ها | TCP، UDP، ICMP، IPv4، ARP، IGMP، PPPoE | طبق مشخصات کالا |
| تعداد سوکت همزمان | 8 سوکت مستقل | طبق مشخصات کالا |
| حافظه داخلی | 32 کیلوبایت بافر ارسال/دریافت | طبق مشخصات کالا |
| حالت کم‌مصرف | پشتیبانی از Sleep Mode با بیدارباش UDP | طبق مشخصات کالا |
| لایه فیزیکی شبکه | 10/100 Mbps Ethernet | طبق مشخصات کالا |
| مدهای ارتباطی | Full Duplex / Half Duplex | طبق مشخصات کالا |
| نشانگرهای LED | وضعیت ارتباط، سرعت، فعالیت و Duplex | طبق مشخصات کالا |
کاربردهای ماژول شبکه Ethernet SPI مدل W5500
- پروژه‌های آردوینو و میکروکنترلر.
- ساخت نمونه‌ی اولیه بدون طراحی مدار از صفر.
- پروژه‌های دانشجویی و آموزشی.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDFسوالات متداول درباره‌ی ماژول شبکه Ethernet SPI مدل W5500
تغذیه‌ی ماژول چقدر است؟
ولتاژ تغذیه‌ی ماژول در جدول مشخصات آمده است؛ اگر ذکر نشده، پیش از اتصال با فروشنده هماهنگ کنید.
آیا با آردوینو سازگار است؟
بیشتر ماژول‌ها با آردوینو قابل استفاده‌اند به شرطی که سطح ولتاژ تغذیه و سیگنال با برد هماهنگ باشد.
به چه نکته‌ای در اتصال توجه کنم؟
قطبیت تغذیه را رعایت کنید و پیش از روشن کردن، اتصالات را دوباره بررسی کنید.
