سنسور دمای آنالوگ 10mV/°C مدل LM35DZ پکیج TO-92

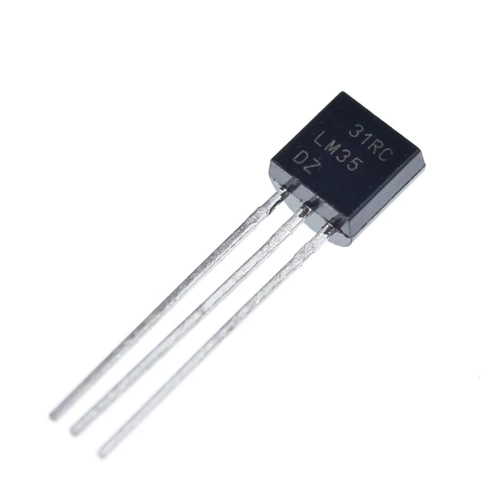

LM35DZ TO-92
سنسور سه‌پایه با محدودهٔ اندازه‌گیری صفر تا 100 درجه سانتی‌گراد.
1,032,200 ریال
دانلود دیتاشیت PDFLM35DZ نسخه‌ی LM35D در پکیج پلاستیکی TO-92 از سری LM35 تگزاس اینسترومنتس است؛ سنسور دمای آنالوگ دقیقی که ولتاژ خروجی آن به‌صورت خطی 10 میلی‌ولت به ازای هر درجه‌ی سانتی‌گراد تغییر می‌کند. بازه‌ی دمای مشخص‌شده برای LM35D صفر تا 100 درجه است، با تغذیه‌ی 4 تا 30 ولت کار می‌کند و نیازی به کالیبراسیون خارجی ندارد.
- ضریب خروجی10 mV/°C
- بازه‌ی دما0 تا 100 °C
- تغذیه4 تا 30 V
- پکیجTO-92
مشخصات فنی LM35DZ (طبق دیتاشیت)
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع | سنسور دمای آنالوگ کالیبره‌شده بر حسب سانتی‌گراد | — |
| ضریب خروجی (Sensor gain) | 10 mV/°C (معمول)؛ 9.8 تا 10.2 | حد طراحی |
| بازه‌ی دمای مشخص‌شده (LM35D) | 0 تا 100 °C | — |
| ولتاژ تغذیه (+VS) | 4 تا 30 V | شرایط کاری توصیه‌شده |
| حداکثر ولتاژ تغذیه | -0.2 تا 35 V | حداکثر مطلق |
| دقت (LM35D) | ±0.6 °C (معمول)، حداکثر ±1.5 °C | TA=25°C |
| دقت (LM35D) | ±0.9 °C (معمول)، حداکثر ±2 °C | TA=TMIN و TA=TMAX |
| غیرخطی بودن | ±0.2 °C (معمول) | — |
| جریان سکون | 56 µA (معمول)، حداکثر 80 µA | VS=5V، 25°C |
| خودگرمایی | 0.08 °C | هوای ساکن |
| امپدانس خروجی | 0.1 Ω | بار 1mA |
| حداکثر جریان خروجی | 10 mA | حداکثر مطلق |
| مقاومت حرارتی پیوند-محیط | 180 °C/W | TO-92 |
| ESD | ±2500 V | HBM |
| پکیج | TO-92 (3 پایه) | — |
منبع مشخصات: دیتاشیت رسمی Texas Instruments برای سری LM35 (SNIS159H، revised December 2017)
نکته‌ی مهم
در مدار پایه با تغذیه‌ی تک (بدون ولتاژ منفی)، دیتاشیت خروجی را از 2 درجه به بالا معتبر می‌داند. برای اندازه‌گیری دماهای نزدیک صفر یا منفی، مدار Full-Range دیتاشیت با تغذیه‌ی منفی لازم است؛ ضمناً LM35D فقط برای 0 تا 100 درجه مشخص شده است.
کاربردهای LM35DZ
- اندازه‌گیری دما با آردوینو و میکروکنترلرها از طریق ورودی ADC.
- حفاظت حرارتی منابع تغذیه و مدیریت باتری.
- ترموستات‌ها، سیستم‌های تهویه (HVAC) و لوازم خانگی.
سوالات متداول درباره‌ی LM35DZ
چطور خروجی LM35 را در آردوینو به دما تبدیل کنم؟
دما برابر ولتاژ خروجی تقسیم بر 10 میلی‌ولت است. با ADC ده‌بیتی و مرجع 5 ولت: دما ≈ مقدار ADC × 500 ÷ 1023. مثلاً عدد 51 یعنی حدود 25 درجه.
تفاوت LM35DZ با LM35 معمولی چیست؟
طبق دیتاشیت، LM35 برای 55- تا 150 درجه و دقت حداکثر ±1 درجه در 25 درجه مشخص شده، ولی LM35D برای 0 تا 100 درجه و دقت حداکثر ±1.5 درجه در 25 درجه. حرف Z در LM35DZ نشان‌دهنده‌ی پکیج TO-92 است.
LM35 بهتر است یا NTC؟
خروجی LM35 خطی و کالیبره است و فقط با تقسیم بر 10 میلی‌ولت دما به دست می‌آید؛ NTC ارزان‌تر است ولی برای تبدیل به دما به جدول یا معادله نیاز دارد.
