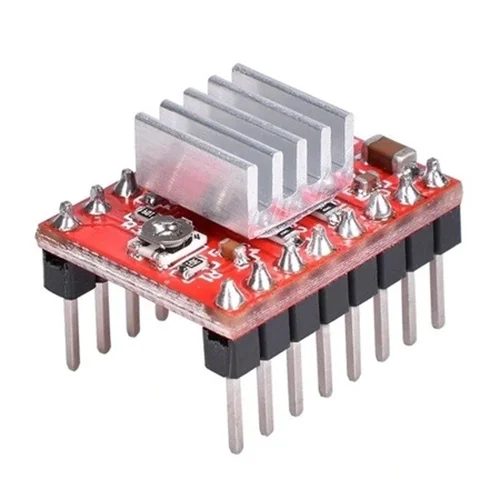

ماژول درایور استپر موتور Reprap مدل A4988

کد محصول: 4367
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

A4988

برای کنترل PWM و جریان موتور.

2,535,000 ریال

موجود در انبار

A4988 یک درایور میکرواستپ برای موتورهای پله‌ای دوقطبی (Bipolar) است که با دو سیگنال STEP و DIR کار می‌کند و از حالت Full تا 1/16 استپ پشتیبانی می‌کند. ولتاژ تغذیه‌ی موتور آن 8 تا 35 ولت و حداکثر خروجی آن ±2 آمپر است و در پرینترهای سه‌بعدی، CNC و برد RAMPS کاربرد دارد.

  • VBB8 تا 35 V
  • جریان خروجی±2 A
  • VDD3 تا 5.5 V
  • میکرواستپ1/16

مشخصات فنی A4988 (طبق دیتاشیت)

پارامترمقدارشرایط
نوعدرایور میکرواستپ DMOS با مترجم (Translator) داخلی—
نوع موتوراستپر دوقطبی (Bipolar)—
ولتاژ تغذیه‌ی موتور (VBB)8 تا 35 Vمحدوده‌ی کاری
جریان خروجی±2 Aحداکثر مطلق
ولتاژ منطق (VDD)3 تا 5.5 Vسازگار با 3.3 و 5 ولت
مقاومت روشن خروجی Rds(on)320 mΩ معمول / 430 mΩ حداکثرIOUT=1.5A، هر درایور
حالت‌های استپFull، 1/2، 1/4، 1/8، 1/16با پایه‌های MS1، MS2، MS3
فرمول جریان قطعITripMAX = VREF / (8 × RS)—
محدوده‌ی ولتاژ مرجع (VREF)0 تا 4 V—
حفاظت‌هاUVLO، خاموشی حرارتی، اتصال کوتاه به زمین و بار اتصال‌کوتاه—
دمای کار محیط-20 تا 85 °CRange S

منبع مشخصات: دیتاشیت رسمی Allegro MicroSystems (A4988 Datasheet, 4988-DS Rev. 8 (April 5, 2022))

نکته‌ی راه‌اندازی

قبل از اتصال موتور، جریان را با پتانسیومتر و فرمول ITripMAX = VREF/(8×RS) تنظیم کنید.

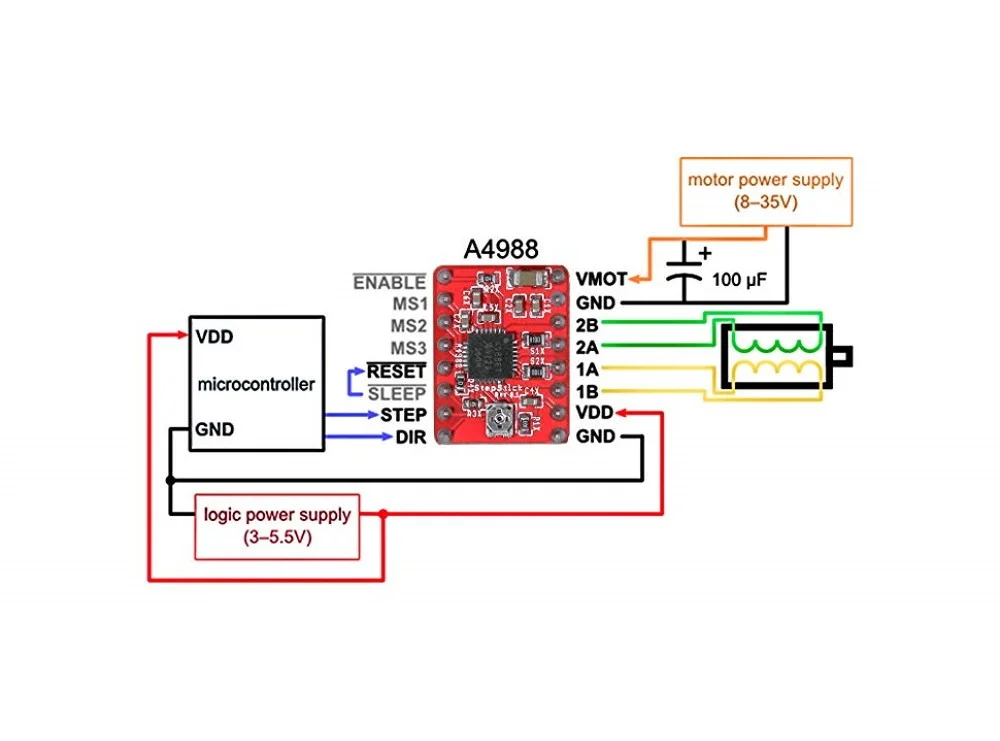

یک خازن الکترولیتی نزدیک ورودی VMOT بگذارید؛ مدار نمونه‌ی دیتاشیت 100µF نشان می‌دهد.

کاربردهای A4988

  • راه‌اندازی موتورهای NEMA17 در پرینتر سه‌بعدی و CNC روی بردهای RAMPS و CNC Shield.
  • کنترل دقیق موقعیت با آردوینو: هر پالس روی STEP یک میکرواستپ حرکت می‌دهد.

سوالات متداول درباره‌ی A4988

جریان A4988 را چطور تنظیم کنم؟

طبق دیتاشیت، جریان حداکثر هر فاز برابر VREF تقسیم بر 8 برابر مقاومت Sense است. مقدار RS را از روی برد ماژول بخوانید، VREF را با مولتی‌متر بین پتانسیومتر و GND اندازه بگیرید و با همین فرمول به جریان نامی موتور برسانید.

آیا A4988 واقعاً 2 آمپر می‌دهد؟

عدد ±2 آمپر حداکثر مطلق تراشه است. جریان پیوسته‌ی عملی به خنک‌کاری ماژول بستگی دارد. با Rds(on) معمول 320 میلی‌اهم، تلفات در جریان‌های بالا زیاد می‌شود، پس هیت‌سینک و جریان هوا لازم است.

ولتاژ موتور و منطق A4988 چقدر باشد؟

ولتاژ موتور (VMOT) بین 8 تا 35 ولت و ولتاژ منطق (VDD) بین 3 تا 5.5 ولت است. پس با آردوینو 5 ولتی و ESP32 سه‌ولتی هر دو کار می‌کند.
