توضیحات

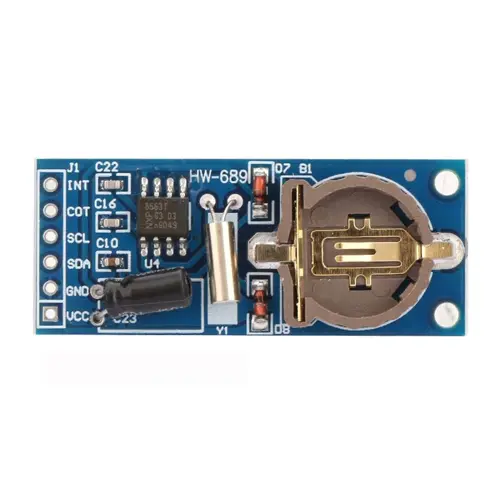

ماژول PCF8563T یک ساعت واقعی (RTC) کممصرف و دقیق است که با استفاده از باتری پشتیبان، زمان و تاریخ را حتی در زمان قطع برق حفظ میکند. این ماژول از طریق رابط I2C به انواع میکروکنترلرها متصل شده و برای پروژههایی که نیاز به ثبت دقیق زمان، تقویم، آلارم و زمانبندی دارند، گزینهای مناسب و قابل اعتماد محسوب میشود.
مشخصات فنی:
نوع محصول: ماژول ساعت واقعی (RTC)
مدل: PCF8563T
تراشه: PCF8563T
نوع ارتباط: I2C
ولتاژ کاری: 1 تا 5.5 ولت
ولتاژ رابط I2C: 1.8 تا 5.5 ولت
جریان مصرفی: 0.25 میکروآمپر (در ولتاژ 3 ولت)
فرکانس کریستال: 32.768 کیلوهرتز
فرکانسهای خروجی قابل برنامهریزی: 32.768 کیلوهرتز، 1024 هرتز، 32 هرتز، 1 هرتز
تعداد آلارم: 4 زمان قابل برنامهریزی
منبع تغذیه پشتیبان: باتری بکاپ
قابلیت ریست داخلی (POR): دارد
مدار تشخیص افت ولتاژ: دارد
نوع نصب: ماژول آماده استفاده
ویژگیها:
دقت و پایداری بالا در نگهداری زمان
ارتباط آسان از طریق رابط I2C
مصرف انرژی بسیار پایین
پشتیبانی از باتری پشتیبان برای حفظ ساعت هنگام قطع برق
دارای خروجی فرکانس قابل برنامهریزی
امکان تنظیم چندین آلارم مستقل
راهاندازی خودکار با مدار ریست داخلی
مناسب برای پروژههای کممصرف و باتریخور
کاربردها:
ساعت و تقویم دیجیتال
ثبت زمان در سیستمهای دادهبرداری
پروژههای آردوینو، ESP32 و STM32
سیستمهای اتوماسیون خانگی
دیتالاگرها و تجهیزات اندازهگیری
تجهیزات صنعتی و پزشکی
سیستمهای کنترل زمان
پروژههای آموزشی و DIY
مزایا:
مصرف توان بسیار پایین
حفظ زمان حتی در زمان قطع تغذیه اصلی
راهاندازی آسان با رابط I2C
دقت بالا و عملکرد پایدار
سازگاری با انواع میکروکنترلرها
مناسب برای پروژههای صنعتی، آموزشی و تحقیقاتی
