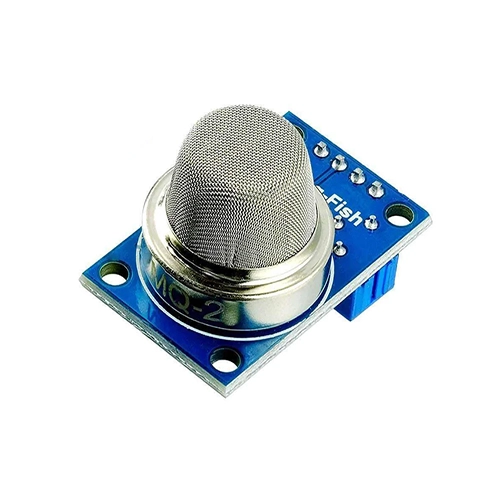

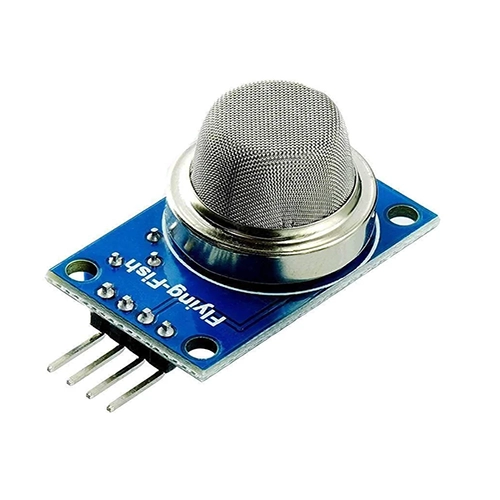

ماژول سنسور تشخیص دود و گاز مدل MQ-2

Name: ماژول سنسور تشخیص دود و گاز مدل MQ-2
SKU: 3527
Price: 2996500 IRR
Availability: InStock

کد محصول: 3527

– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

MQ-2

برای هشدار نشت گاز شهری یا LPG و دود در آشپزخانه با آردوینو.

2,996,500 ریال

دانلود دیتاشیت PDF

MQ-2 یک سنسور گاز نیمه‌هادی (SnO2) برای تشخیص گازهای قابل اشتعال و دود در محدوده‌ی 300 تا 10000ppm است. این ماژول سنسور را روی برد آماده با خروجی آنالوگ و دیجیتال ارائه می‌کند و برای پروژه‌های آردوینو و هشدار نشت گاز مناسب است.

محدوده‌ی تشخیص300 تا 10000 ppm
ولتاژ هیتر5.0V ±0.1V
توان هیتر≤ 950 mW
طول عمر10 سال

مشخصات فنی MQ-2 (طبق دیتاشیت)

پارامتر	مقدار	شرایط
نوع سنسور	نیمه‌هادی، لایه‌ی حساس SnO2	—
گاز هدف	گازهای قابل اشتعال و دود	—
محدوده‌ی تشخیص	300 تا 10000 ppm	گاز قابل اشتعال
ولتاژ مدار (Vc)	5.0V ±0.1V DC	—
ولتاژ هیتر (VH)	5.0V ±0.1V AC یا DC	—
مقاومت هیتر (RH)	30Ω ±3Ω	دمای اتاق
توان مصرفی هیتر (PH)	≤ 950 mW	—
حساسیت	Rs(هوا)/Rs(2000ppm C3H8) ≥ 5	—
ولتاژ خروجی (Vs)	2.5 تا 4.0 V	در 2000ppm پروپان، شرایط استاندارد
زمان پیش‌گرمایش در تست استاندارد	حداقل 48 ساعت	—
شرایط تست استاندارد	20±2 °C، 55±5% RH	—
طول عمر	10 سال	—

منبع مشخصات: دیتاشیت رسمی Zhengzhou Winsen Electronics (سنسور MQ-2) (MQ-2 Flammable Gas Sensor Manual, Version 1.6 (2021-07-01))

نکته‌ی مهم

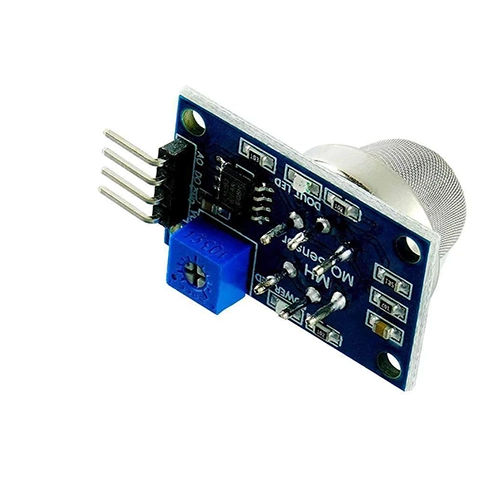

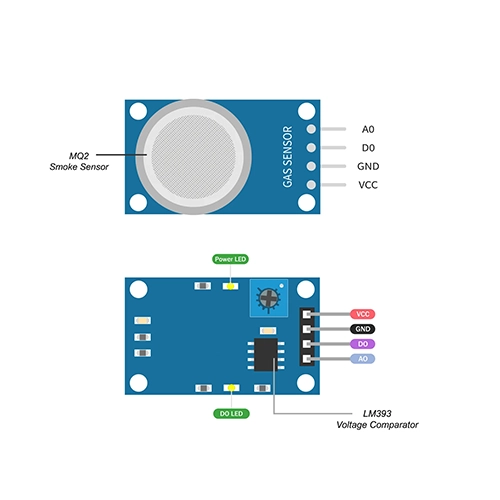

خروجی آنالوگ را برای اندازه‌گیری نسبی و خروجی دیجیتال را برای آستانه‌ی هشدار (با پتانسیومتر برد) استفاده کنید.

هیتر تا 950 میلی‌وات مصرف دارد (حدود 190 میلی‌آمپر در 5 ولت)؛ ماژول را از پین I/O تغذیه نکنید.

کاربردهای MQ-2

هشدار نشت گاز شهری، LPG و پروپان در پروژه‌های خانه‌ی هوشمند.

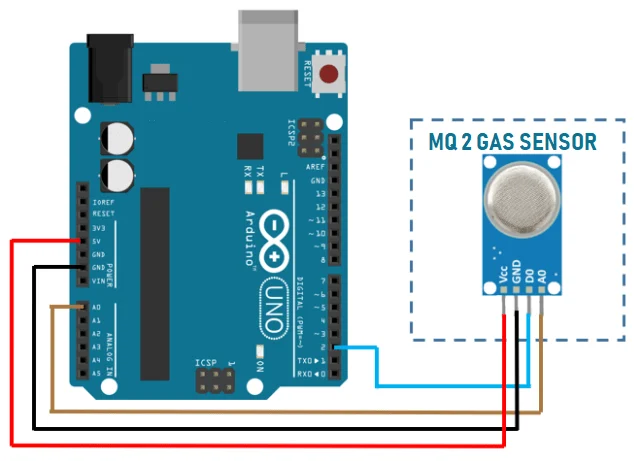

تشخیص دود و آلودگی هوا در پروژه‌های آموزشی آردوینو و ESP.

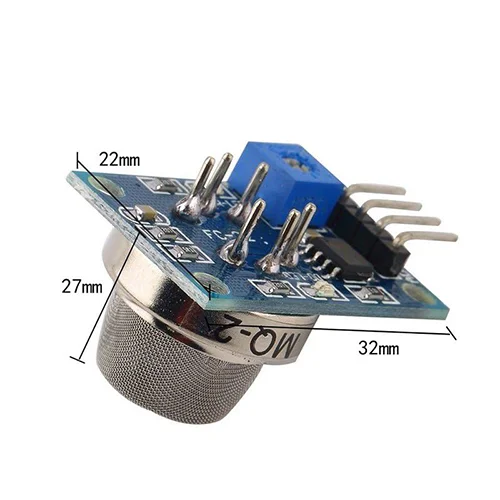

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF

دانلود دیتاشیت PDF

سوالات متداول درباره‌ی MQ-2

چرا خروجی MQ-2 در دقایق اول ثابت نیست؟

سنسور گرمایی است و باید به دمای کار برسد. دیتاشیت برای شرایط تست استاندارد پیش‌گرمایش حداقل 48 ساعت را آورده است. برای پروژه‌های ساده چند دقیقه گرم‌شدن قبل از خواندن، و برای کالیبراسیون یک بار روشن‌ماندن طولانی توصیه می‌شود.

آیا MQ-2 غلظت گاز را دقیق به ppm می‌دهد؟

نه به‌صورت مستقیم. خروجی تغییر مقاومت سنسور (Rs) است و به دما، رطوبت و نوع گاز بستگی دارد. برای عدد ppm باید با منحنی حساسیت دیتاشیت و کالیبراسیون در هوای پاک کار کنید.
