توضیحات

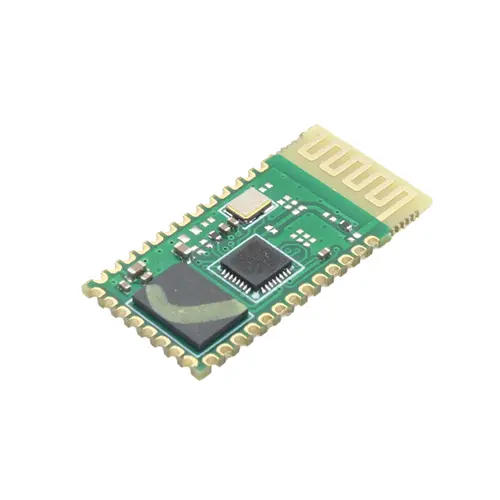

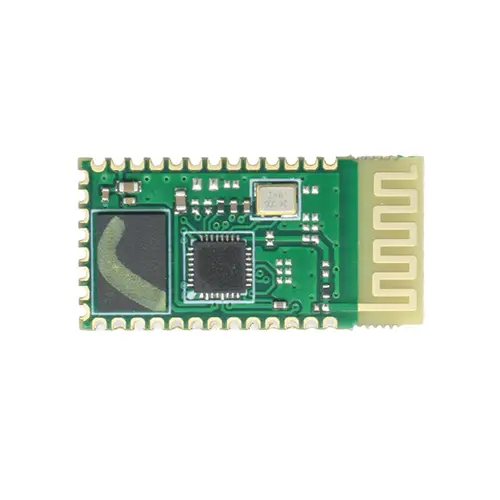

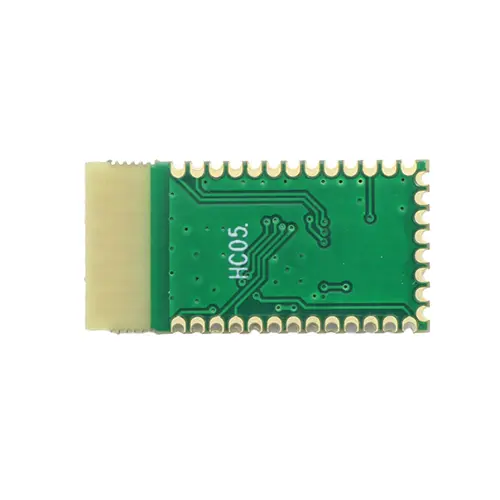

ماژول HC-05 یک ماژول بلوتوث کلاس 2 است که برای برقراری ارتباط سریال بیسیم طراحی شده و به دلیل وزن سبک، ابعاد کوچک و عملکرد قابل اعتماد، در پروژههای متنوعی از جمله رباتیک، اتوماسیون خانگی و دستگاههای IoT به طور گسترده استفاده میشود. این ماژول قابلیت عملکرد در دو حالت مستر (M) یا اسلیو (S) را دارد و از پروتکل SPP (Serial Port Profile) پشتیبانی میکند.
ویژگیهای کلیدی:
- برد ارتباطی تا 10 متر: ارتباط بیسیم قابل اعتماد تا 10 متر در فضای باز.
- تراشه بلوتوث 2.0 + EDR: آخرین استاندارد بلوتوث برای انتقال دادههای سریع و قابل اعتماد.
- حالتهای مستر و اسلیو: امکان اتصال به چندین دستگاه به صورت همزمان.
- پشتیبانی از SPP و HID: سازگاری با طیف گستردهای از برنامهها و دستگاهها.
- سطح TTL: اتصال آسان با میکروکنترلرهای مبتنی بر TTL.
- تنظیمات با AT Command: امکان تغییر تنظیمات ماژول (نام، رمز عبور، نرخ انتقال) از طریق دستورات AT.
مشخصات فنی:
- ولتاژ کاری: 3.3 تا 5 ولت
- جریان کاری: کمتر از 50 میلیآمپر
- جریان در حالت آمادهبهکار: کمتر از 2.5 میلیآمپر
- نسخه بلوتوث: 2.0 + EDR
- فرکانس کاری: 2.4 گیگاهرتز (باند ISM)
- مدولاسیون: GFSK
- توان خروجی: حداکثر 4 دسیبلمیلیوات (Class 2)
- حساسیت گیرنده: حدود -80 دسیبلمیلیوات
- رابط ارتباطی: UART با سطح TTL
- نرخهای انتقال داده: 1200 تا 460800 بیت بر ثانیه
- نرخ پیشفرض ارتباط: 9600 بیت بر ثانیه در حالت داده و 38400 در حالت AT

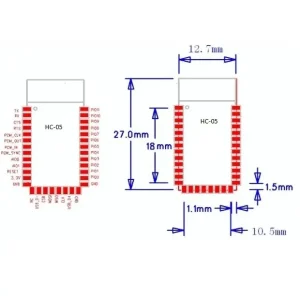

- ابعاد ماژول: 26.9 × 13 × 2.2 میلیمتر
- دمای کاری: -20 تا 75 درجه سانتیگراد
کاربردها:
- ریموت کنترل و مانیتورینگ: کنترل دستگاهها از راه دور و دریافت اطلاعات.
- هوشمند سازی ساختمانها: کنترل سیستمهای روشنایی، دربهای اتوماتیک و سایر دستگاهها.
- دستگاههای دیاگ خودرو بیسیم: اتصال به خودرو برای تشخیص و عیبیابی.
- موس و کی برد بیسیم: کنترل کامپیوتر از راه دور.
- سیستمهای آلارم و امنیت: کنترل و مانیتورینگ سیستمهای امنیتی.
- انتقال اطلاعات در سیستمها: انتقال دادههای بیسیم بین دستگاهها.
- جایگزین کابل سریال: اتصال بیسیم به دستگاههای قدیمی.
- رباتیک: کنترل رباتها و جمعآوری دادهها.
- وسایل هوشمند، کنترل صنعتی: کنترل دستگاههای صنعتی از راه دور.
- تجهیزات بازرسی: انتقال تصاویر و داده های بازرسی به سیستم های مانیتورینگ
- کنسولهای بازی بی سیم (joystick): پخش کنترل بازی به صورت بیسیم
