توضیحات
درایور TB6560 یک درایور قدرتمند برای کنترل موتورهای استپر دو و چهار فاز است که با پشتیبانی از میکرواستپ تا 1/16، حرکت موتور را نرم، دقیق و بدون لرزش انجام میدهد. این ماژول با برخورداری از مدارهای حفاظتی، اپتوکوپلر پرسرعت و قابلیت تنظیم جریان، گزینهای مناسب برای دستگاههای CNC، پرینترهای سهبعدی، ماشینآلات صنعتی و پروژههای اتوماسیون است.
مشخصات فنی:
نوع محصول: درایور موتور استپر
مدل: TB6560
تراشه اصلی: TB6560
نوع درایور: میکرواستپ (Microstep Driver)
جریان خروجی: 3 آمپر
ولتاژ کاری: 10 تا 35 ولت DC
ولتاژ تغذیه پیشنهادی: 24 ولت DC سوئیچینگ
حداکثر میکرواستپ: تا 1/16 استپ
نوع موتور قابل پشتیبانی: استپر موتور 2 فاز و 4 سیمه
اپتوکوپلر: 6N137 پرسرعت

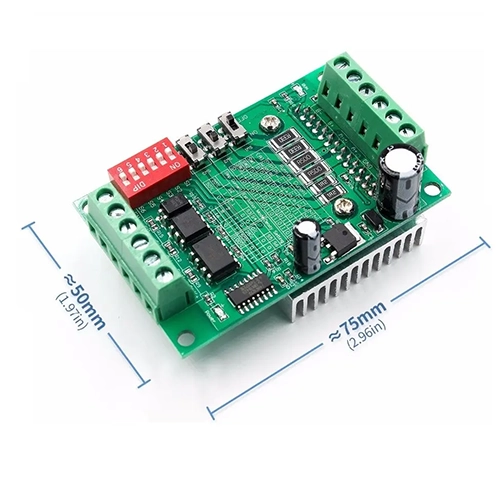

ابعاد: 75 × 50 × 35 میلیمتر
وزن: 83 گرم
ویژگیها:
پشتیبانی از میکرواستپ تا 1/16 برای حرکت نرم و دقیق
قابلیت تنظیم جریان خروجی متناسب با موتور
دارای عملکرد نیمجریان برای کاهش دما و مصرف انرژی
مجهز به اپتوکوپلر 6N137 جهت افزایش سرعت و دقت دریافت فرمان

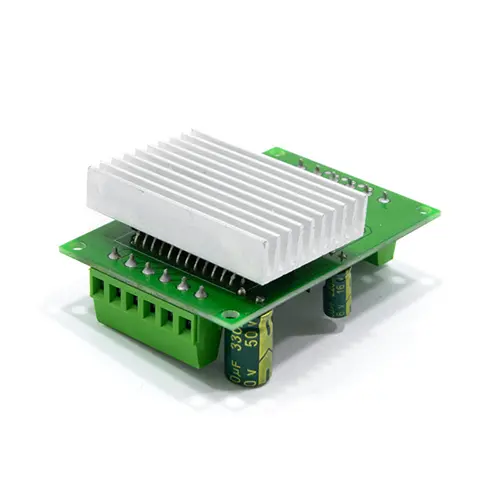

دارای هیتسینک برای دفع مؤثر حرارت
حفاظت در برابر اضافه جریان
حفاظت در برابر افزایش دما
حفاظت در برابر افت ولتاژ
سازگار با موتورهای استپر سایز 42 و 57
کاربردها:
دستگاههای CNC
پرینترهای سهبعدی
دستگاههای حکاکی و برش
ماشینآلات صنعتی
سیستمهای اتوماسیون
رباتیک
کنترل حرکت موتورهای استپر
پروژههای حرفهای و DIY
مزایا:
حرکت روان و بدون لرزش موتور
تنظیم آسان جریان و رزولوشن میکرواستپ
پایداری بالا در سرعتهای مختلف
ایمنی بالا به لطف مدارهای حفاظتی داخلی
دفع حرارت مناسب و افزایش طول عمر درایور
مناسب برای کاربردهای صنعتی و نیمهصنعتی
نکته:
برای عملکرد بهینه، از منبع تغذیه سوئیچینگ 24 ولت با جریان مناسب استفاده کرده و مقدار جریان خروجی درایور را متناسب با مشخصات موتور استپر تنظیم کنید. نصب در محیط دارای تهویه مناسب، موجب افزایش طول عمر و پایداری عملکرد درایور خواهد شد.
