توضیحات

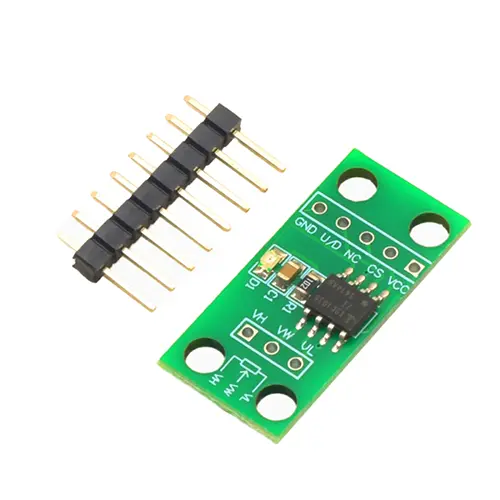

ماژول پتانسیومتر دیجیتال X9C103S یک سنسور مقاومت قابل تنظیم دیجیتالی مبتنی بر تکنولوژی دیجیتال XDCP است. این ماژول با رابط کنترلی سه سیمی (CS، U/D و INC) امکان کنترل مقاومت متغیر را بهصورت دیجیتالی فراهم میکند و بهواسطهی حافظه غیرفرار داخلی، پس از قطع و وصل تغذیه نیز موقعیت wiper را حفظ میکند.
با ارسال پالس به ورودی INC و تعیین جهت با پایه U/D، میتوانید مقدار مقاومت را بهطور دقیق افزایش یا کاهش دهید. پایه CS نیز برای فعالسازی و ذخیره مقدار نهایی در حافظه بهکار میرود. این ماژول X9C103S برای پروژههایی که نیاز به مقاومت تنظیمپذیر نرمافزاری دارند، جایگزین مناسبی برای پتانسیومترهای مکانیکی در محیطهای صنعتی بهشمار میرود.
مشخصات فنی:
نوع محصول: ماژول پتانسیومتر دیجیتال
مدل: X9C103S
نوع مقاومت: پتانسیومتر دیجیتال قابل برنامهریزی
مقدار مقاومت کل: 10 کیلو اهم (±20٪)
تعداد گامهای تنظیم (Wiper): 100
مقدار مقاومت هر گام: حدود 103 اهم
ولتاژ کاری: 5 ولت
ولتاژ ورودی(VH): 0 تا 5 ولت
ولتاژ ورودی(VL): 5- تا 0 ولت
حداکثر جریان مصرفی: 3 میلیآمپر
جریان در حالت آمادهبهکار (Standby): 200 تا 750 میکروآمپر
نوع حافظه: غیرفرار (Non-Volatile)
ماندگاری اطلاعات: بیش از 100 سال
محدوده دمای کاری: 0 تا 70 درجه سانتیگراد
ویژگیها:
تنظیم دیجیتال مقاومت بدون نیاز به پتانسیومتر مکانیکی
دارای 100 سطح تنظیم دقیق مقاومت
حفظ آخرین مقدار تنظیمشده حتی پس از قطع تغذیه
کنترل آسان توسط میکروکنترلر
مصرف توان پایین
ابعاد کوچک و نصب آسان
مناسب برای جایگزینی ولومها و پتانسیومترهای مکانیکی
افزایش دقت، طول عمر و قابلیت اطمینان مدار
کاربردها:
تنظیم دیجیتال حجم صدا در آمپلیفایرها
تقسیم ولتاژ در مدارهای آنالوگ
کالیبراسیون خودکار سنسورها
تنظیم روشنایی LED
کنترل سرعت موتورهای DC
جایگزینی پتانسیومترهای مکانیکی در تجهیزات صنعتی
پروژههای آردوینو، ESP32 و STM32
سیستمهای اندازهگیری و ابزار دقیق
پروژههای آموزشی، تحقیقاتی و DIY
مزایا:
عدم استهلاک مکانیکی نسبت به پتانسیومترهای معمولی
دقت بالا در تنظیم مقاومت
ذخیره مقدار تنظیمشده در حافظه داخلی
کنترل کاملاً دیجیتال توسط میکروکنترلر
مصرف انرژی پایین
مناسب برای پروژههای صنعتی و هوشمند
نکته:
این ماژول از طریق پایههای کنترلی INC، U/D و CS تنظیم میشود و برخلاف پتانسیومترهای مکانیکی، مقدار مقاومت را بهصورت دیجیتال تغییر میدهد. حافظه غیرفرار داخلی باعث میشود آخرین مقدار تنظیمشده حتی پس از قطع برق حفظ شود و در راهاندازی مجدد نیازی به تنظیم دوباره نباشد.
