ماژول ترنسیور CAN مدل TJA1050

کد محصول: 12663
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

TJA1050 CAN

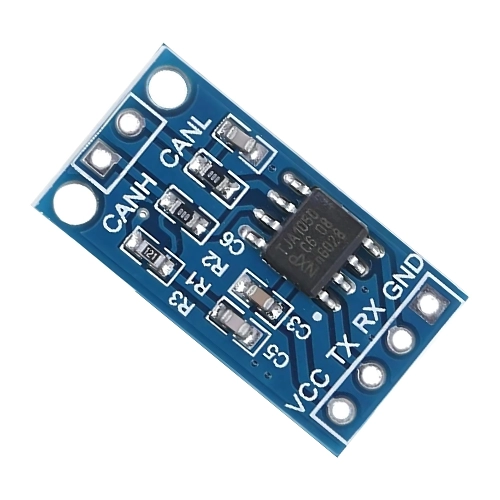

ماژول ترنسیور CAN پرسرعت با تراشه TJA1050 طبق ISO 11898، رابط بین کنترلر CAN میکروکنترلر (TX/RX) و باس فیزیکی CAN.

1,396,408 ریال

موجود در انبار

دانلود دیتاشیت PDF

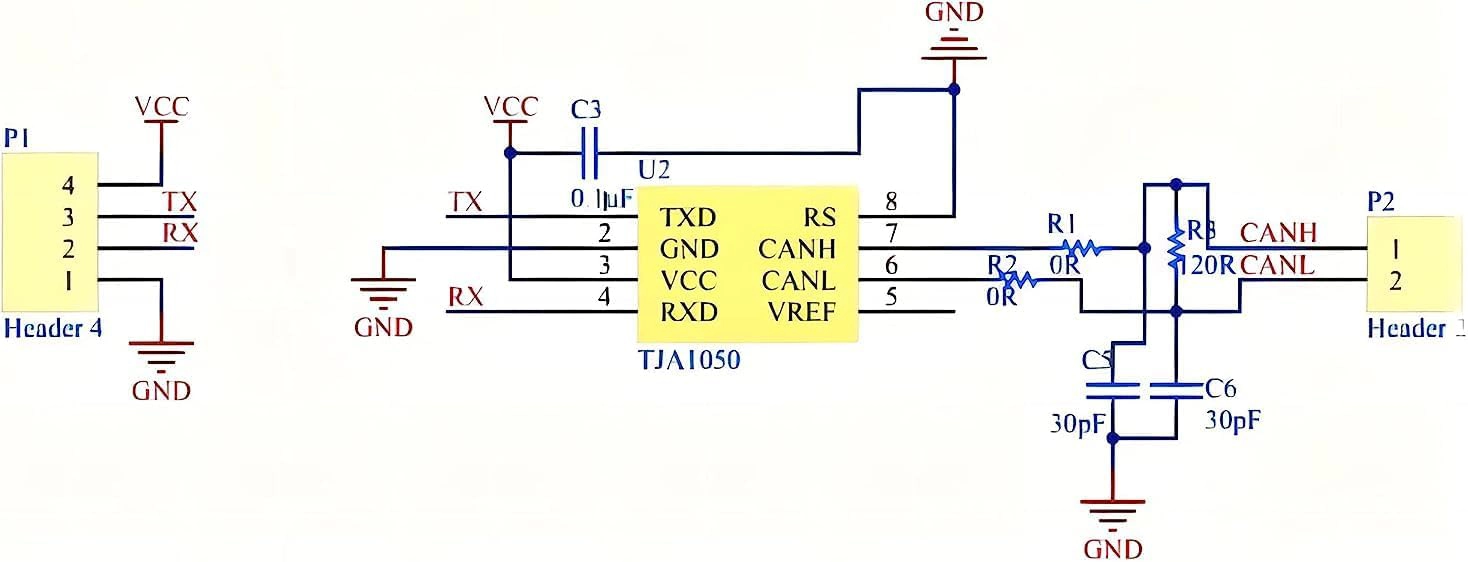

این ماژول بر پایه TJA1050 یک ترنسیور CAN پرسرعت است که رابط بین کنترلر پروتکل CAN (پایه‌های TX/RX میکروکنترلر) و باس فیزیکی CAN را فراهم می‌کند. این قطعه مبدل پروتکل نیست و میکروکنترلر باید کنترلر CAN داشته باشد.

  • استانداردISO 11898
  • سرعت60kbit/s تا 1Mbit/s
  • تغذیه5 ولت
  • تعداد گرهحداقل 110

مشخصات فنی TJA1050

پارامترمقدار
تراشهTJA1050 (Philips/NXP)
نوعترنسیور CAN پرسرعت
استانداردISO 11898
نرخ داده60kbit/s تا 1Mbit/s
ولتاژ تغذیه5 ولت DC
سطح منطقیسازگار با 3.3 ولت
حالت‌هاHigh-speed و Silent
تعداد گرهحداقل 110 گره

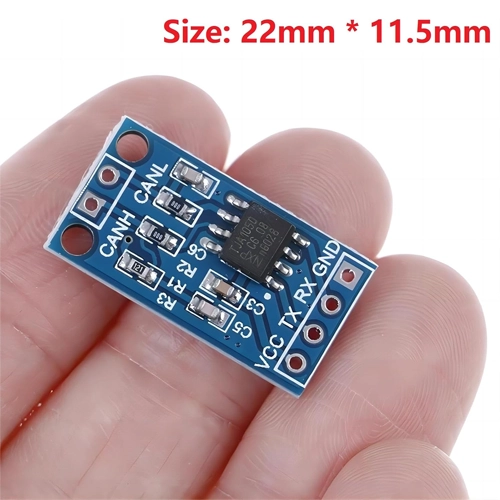

ابعاد11 × 22 میلی‌متر

این ماژول فقط لایه فیزیکی است؛ برای ارتباط به میکروکنترلر دارای کنترلر CAN (مانند STM32) یا یک کنترلر CAN جداگانه نیاز دارید.

ویژگی‌های TJA1050

  • حالت Silent با غیرفعال شدن فرستنده
  • تشعشع الکترومغناطیسی پایین
  • سازگار با منطق 3.3 ولت

کاربردهای TJA1050

  • شبکه CAN خودرو و صنعتی
  • پروژه‌های STM32 و میکروکنترلرهای دارای CAN
  • سیستم‌های اتوماسیون
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی TJA1050

آیا TJA1050 مبدل CAN به سریال است؟

خیر، ترنسیور است و پایه‌های TX/RX کنترلر CAN را به باس وصل می‌کند.

سرعت TJA1050 چقدر است؟

طبق دیتاشیت 60 kbaud تا 1 Mbaud.
