اپتوکوپلر یکی از قطعات مهم در مدارهای الکترونیکی است که برای انتقال سیگنال بین دو بخش مدار، بدون اتصال الکتریکی مستقیم استفاده می‌شود. این ویژگی باعث می‌شود بتوان بخش کنترل را از بخش قدرت یا ولتاژ بالاتر جدا کرد و از مدارهای حساس در برابر اختلاف پتانسیل و برخی اختلالات محافظت کرد.

اپتوکوپلرها در منابع تغذیه سوئیچینگ، مدارهای کنترل، میکروکنترلرها، تجهیزات صنعتی، مدارهای حفاظتی و بسیاری از سیستم‌های الکترونیکی کاربرد دارند.

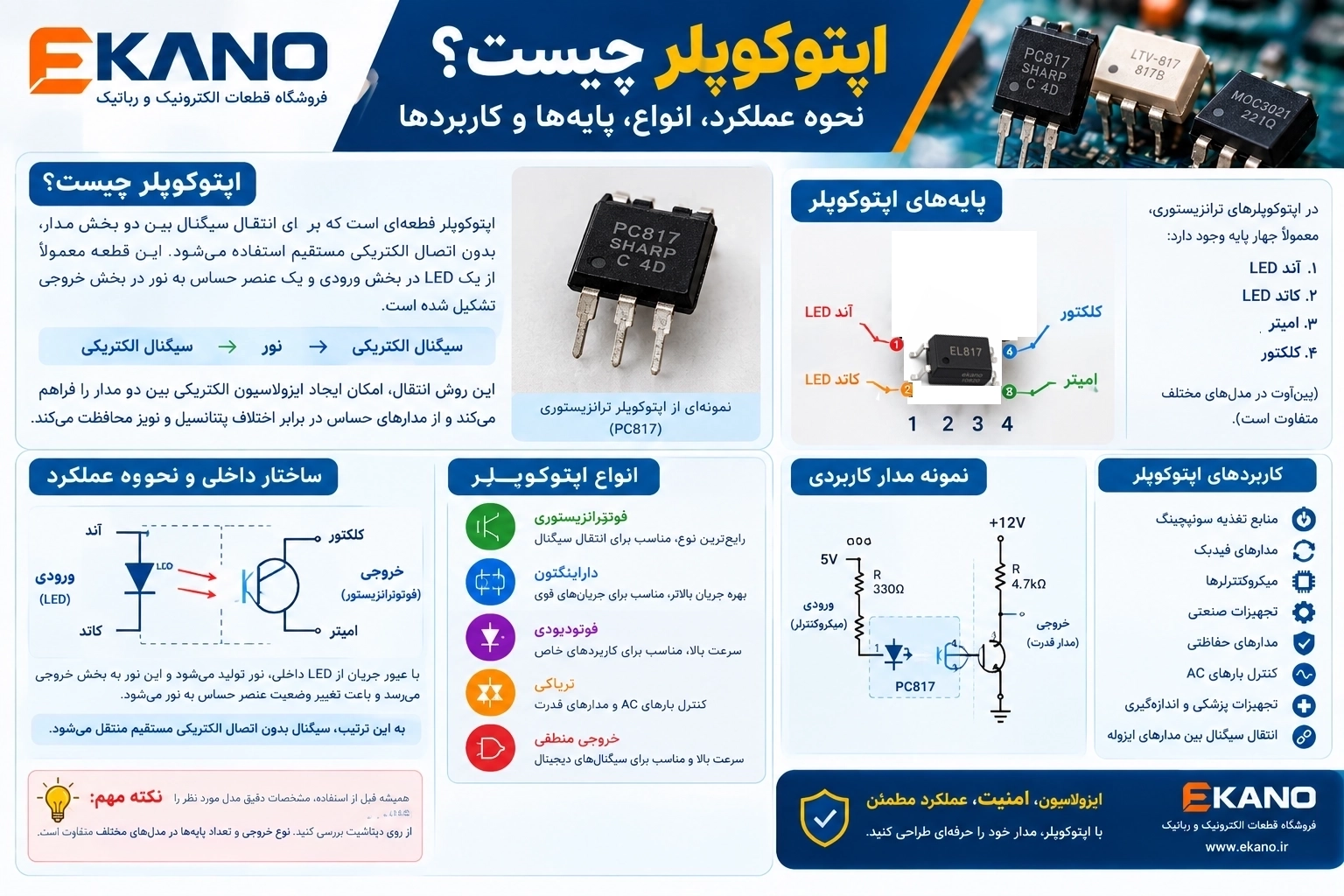

در این مقاله از EKANO با ساختار اپتوکوپلر، نحوه عملکرد، انواع مختلف، پایه‌ها، مفهوم ایزولاسیون گالوانیکی، پارامتر CTR، تفاوت اپتوکوپلر و رله و نکات مهم انتخاب این قطعه آشنا می‌شویم.

اپتوکوپلر چیست؟

اپتوکوپلر یا Optocoupler قطعه‌ای است که معمولاً از یک LED در بخش ورودی و یک عنصر حساس به نور در بخش خروجی تشکیل شده است.

سیگنال الکتریکی در قسمت ورودی باعث روشن‌شدن LED داخلی می‌شود. نور LED به عنصر حساس به نور در قسمت خروجی می‌رسد و باعث تغییر وضعیت آن می‌شود.

در نتیجه، سیگنال از ورودی به خروجی منتقل می‌شود، بدون اینکه بین دو طرف اتصال الکتریکی مستقیم وجود داشته باشد.

به زبان ساده:

سیگنال الکتریکی → نور → سیگنال الکتریکی

این روش انتقال، امکان ایجاد ایزولاسیون الکتریکی بین دو مدار را فراهم می‌کند.

چرا از اپتوکوپلر استفاده می‌کنیم؟

مهم‌ترین دلیل استفاده از اپتوکوپلر، جداکردن الکتریکی دو بخش مدار است.

برای مثال ممکن است یک میکروکنترلر با ولتاژ ۳٫۳ یا ۵ ولت کار کند، اما بخش دیگر مدار دارای ولتاژ بسیار بالاتری باشد.

با استفاده صحیح از اپتوکوپلر می‌توان سیگنال کنترلی را بین این دو بخش منتقل کرد، در حالی که مسیر الکتریکی مستقیم بین آن‌ها وجود ندارد.

مزایای مهم استفاده از اپتوکوپلر عبارت‌اند از:

• ایجاد ایزولاسیون بین مدارها
• کاهش انتقال برخی نویزها بین دو بخش
• محافظت بهتر از مدار کنترل در طراحی مناسب
• امکان انتقال سیگنال بین مدارهایی با پتانسیل‌های متفاوت
• کاربرد گسترده در مدارهای قدرت و کنترلی

البته مقدار ایزولاسیون و سطح حفاظتی به مشخصات دقیق قطعه و طراحی مدار بستگی دارد.

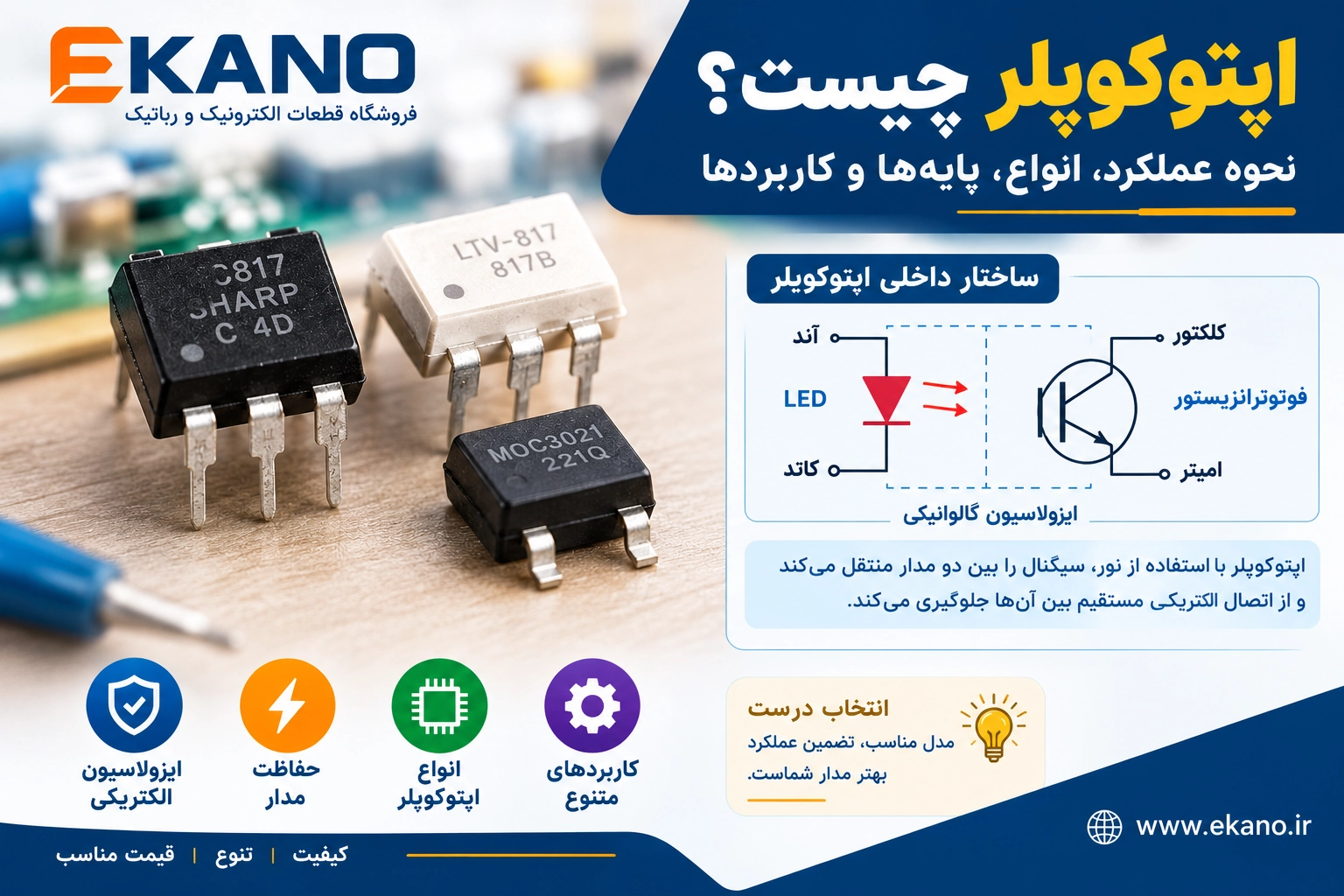

ساختار داخلی اپتوکوپلر

یک اپتوکوپلر ساده معمولاً از دو بخش اصلی تشکیل می‌شود:

بخش ورودی

در بخش ورودی معمولاً یک LED مادون قرمز قرار دارد.

با عبور جریان مناسب از LED، این LED نور تولید می‌کند.

بخش خروجی

در بخش خروجی یک عنصر حساس به نور قرار دارد.

این عنصر می‌تواند بسته به نوع اپتوکوپلر شامل:

• فوتوترانزیستور
• فوتودیود
• فوتودارلینگتون
• تریاک نوری
• یا عناصر نیمه‌رسانای دیگر

باشد.

بنابراین نوع عنصر خروجی، کاربرد اپتوکوپلر را مشخص می‌کند.

اپتوکوپلر چگونه کار می‌کند؟

فرض کنید یک اپتوکوپلر دارای LED و فوتوترانزیستور باشد.

وقتی جریان مناسبی به LED داخلی اعمال شود، LED روشن می‌شود.

نور LED به فوتوترانزیستور می‌رسد و باعث افزایش هدایت آن می‌شود.

با قطع جریان LED، نور نیز قطع شده و فوتوترانزیستور به سمت حالت غیرهادی می‌رود.

در نتیجه می‌توان از اپتوکوپلر برای انتقال یک وضعیت منطقی مانند:

خاموش → روشن

یا:

روشن → خاموش

استفاده کرد.

پایه‌های اپتوکوپلر

تعداد و عملکرد پایه‌های اپتوکوپلر به مدل آن بستگی دارد.

در یک اپتوکوپلر ترانزیستوری رایج، معمولاً چهار پایه وجود دارد:

• پایه آند LED
• پایه کاتد LED
• پایه کلکتور
• پایه امیتر

دو پایه اول مربوط به LED داخلی و دو پایه دیگر مربوط به فوتوترانزیستور هستند.

اما همه اپتوکوپلرها چهار پایه ندارند.

برخی مدل‌ها تعداد پایه‌های بیشتری دارند و ساختار خروجی آن‌ها متفاوت است.

بنابراین همیشه باید پین‌آوت همان مدل از روی دیتاشیت بررسی شود.

آند و کاتد LED اپتوکوپلر

LED داخلی اپتوکوپلر نیز مانند LED معمولی دارای آند و کاتد است.

جهت اتصال اهمیت زیادی دارد.

اگر LED داخلی در جهت صحیح بایاس نشود، جریان مناسب از آن عبور نمی‌کند و بخش خروجی نیز مطابق انتظار عمل نخواهد کرد.

همچنین نباید بدون محدودکردن جریان، LED اپتوکوپلر را مستقیماً به یک منبع ولتاژ متصل کرد.

معمولاً یک مقاومت سری برای محدودکردن جریان LED استفاده می‌شود، مگر اینکه مدار به شکل دیگری جریان را کنترل کند.

فوتوترانزیستور چیست؟

فوتوترانزیستور یک ترانزیستور حساس به نور است.

در اپتوکوپلر، نور LED داخلی به ناحیه حساس فوتوترانزیستور می‌تابد و باعث ایجاد جریان خروجی می‌شود.

در بسیاری از اپتوکوپلرهای ترانزیستوری، پایه Base فوتوترانزیستور به صورت خارجی در دسترس نیست.

در برخی مدل‌ها پایه مربوط به Base نیز وجود دارد که امکان کنترل یا تنظیم رفتار خروجی را فراهم می‌کند.

CTR چیست؟

یکی از مهم‌ترین پارامترهای اپتوکوپلر CTR است.

CTR مخفف:

Current Transfer Ratio

است.

CTR نسبت جریان خروجی به جریان LED ورودی را نشان می‌دهد و معمولاً به صورت درصد بیان می‌شود.

به‌صورت ساده:

CTR = جریان خروجی ÷ جریان LED × ۱۰۰

برای مثال اگر جریان LED برابر ۱۰ میلی‌آمپر و جریان خروجی برابر ۵ میلی‌آمپر باشد، CTR برابر ۵۰ درصد خواهد بود.

البته مقدار واقعی CTR به شرایط کاری، جریان LED، دما و مشخصات قطعه وابسته است.

به همین دلیل نباید فقط یک عدد CTR را بدون توجه به شرایط آزمایش دیتاشیت در نظر گرفت.

آیا CTR اپتوکوپلر ثابت است؟

خیر.

CTR یک مقدار کاملاً ثابت و مستقل از شرایط کاری نیست.

عواملی مانند:

• جریان LED
• دمای کاری
• عمر قطعه
• شرایط خروجی
• نمونه و سری تولید

می‌توانند روی CTR تأثیر بگذارند.

به همین دلیل در طراحی‌های حساس باید محدوده CTR مشخص‌شده در دیتاشیت بررسی شود.

انواع اپتوکوپلر

اپتوکوپلرها بر اساس نوع خروجی و کاربرد به انواع مختلفی تقسیم می‌شوند.

اپتوکوپلر فوتوترانزیستوری

این نوع یکی از رایج‌ترین انواع اپتوکوپلر است.

در خروجی آن از فوتوترانزیستور استفاده می‌شود.

این مدل برای:

• انتقال سیگنال
• مدارهای منطقی
• کنترل میکروکنترلر
• مدارهای تغذیه
• ایزولاسیون سیگنال

کاربرد زیادی دارد.

اپتوکوپلر دارلینگتون

در این نوع، خروجی از ساختار دارلینگتون استفاده می‌کند.

این ساختار می‌تواند بهره جریان بالاتری نسبت به یک فوتوترانزیستور معمولی فراهم کند.

در نتیجه در برخی کاربردها با جریان LED کمتر می‌توان جریان خروجی بیشتری به دست آورد.

البته سرعت پاسخ و سایر مشخصات باید بر اساس دیتاشیت بررسی شود.

اپتوکوپلر فوتودیودی

در این نوع اپتوکوپلر، عنصر خروجی فوتودیود است.

این قطعات می‌توانند برای انتقال سریع‌تر سیگنال و کاربردهای خاص مورد استفاده قرار گیرند.

مدل‌های تخصصی فوتودیودی در مدارهای ارتباطی و دیجیتال پرسرعت نیز کاربرد دارند.

اپتوکوپلر تریاک

در این نوع، خروجی برای کنترل مدارهای AC طراحی شده است.

اپتوکوپلرهای تریاکی می‌توانند برای تحریک تریاک و کنترل بارهای AC استفاده شوند.

این ساختار در مدارهایی مانند:

• کنترل لامپ
• کنترل هیتر
• کنترل برخی موتورهای AC
• مدارهای قدرت AC

کاربرد دارد.

اپتوکوپلر با خروجی منطقی

برخی اپتوکوپلرها دارای مدار خروجی پیچیده‌تر و مناسب برای انتقال سیگنال‌های منطقی هستند.

این مدل‌ها می‌توانند سرعت بالاتر و مشخصات دقیق‌تری نسبت به اپتوکوپلرهای فوتوترانزیستوری ساده داشته باشند.

انتخاب چنین قطعه‌ای باید بر اساس سرعت سیگنال، سطح منطقی و شرایط مدار انجام شود.

تفاوت اپتوکوپلر و رله

هر دو قطعه می‌توانند برای جداسازی مدار کنترل از مدار بار استفاده شوند، اما عملکرد آن‌ها متفاوت است.

اپتوکوپلر

• انتقال سیگنال با نور
• بدون کنتاکت مکانیکی
• اندازه کوچک
• مناسب برای سیگنال‌های کنترلی
• امکان سرعت سوئیچینگ بالا در مدل‌های مناسب

رله

• معمولاً دارای کنتاکت مکانیکی در نوع الکترومکانیکی
• قابلیت قطع و وصل بارهای مختلف
• مناسب برای برخی بارهای قدرت
• امکان ایجاد ایزولاسیون مناسب
• سرعت کمتر و عمر سوئیچینگ محدودتر نسبت به قطعات حالت جامد

بنابراین اپتوکوپلر و رله جایگزین مستقیم یکدیگر نیستند و باید بر اساس کاربرد انتخاب شوند.

ایزولاسیون گالوانیکی چیست؟

ایزولاسیون گالوانیکی به معنای جدا بودن الکتریکی دو بخش مدار از یکدیگر است.

در اپتوکوپلر، انتقال اطلاعات از طریق نور انجام می‌شود و مسیر الکتریکی مستقیمی بین ورودی و خروجی وجود ندارد.

این ویژگی در مدارهایی که اختلاف پتانسیل بین دو بخش وجود دارد بسیار مهم است.

البته مقدار ولتاژ ایزولاسیون، فاصله خزشی، فاصله هوایی و سایر مشخصات ایمنی به طراحی و مدل قطعه بستگی دارند.

اپتوکوپلر در منابع تغذیه سوئیچینگ

یکی از کاربردهای بسیار مهم اپتوکوپلر در منابع تغذیه سوئیچینگ است.

در بسیاری از منابع تغذیه ایزوله، لازم است ولتاژ خروجی کنترل شود، اما مدار کنترل اولیه و خروجی از نظر الکتریکی جدا باشند.

اپتوکوپلر می‌تواند سیگنال فیدبک را بین این دو بخش منتقل کند.

در این ساختار معمولاً اپتوکوپلر همراه با قطعات دیگری مانند TL431 استفاده می‌شود تا کنترل ولتاژ خروجی با حفظ ایزولاسیون انجام شود.

اپتوکوپلر در مدارهای میکروکنترلری

یکی دیگر از کاربردهای مهم اپتوکوپلر، ارتباط بین میکروکنترلر و مدارهای دیگر است.

برای مثال یک میکروکنترلر می‌تواند LED داخلی اپتوکوپلر را کنترل کند و فوتوترانزیستور در بخش دیگر مدار یک سیگنال را تغییر دهد.

این روش می‌تواند در طراحی مناسب، جداسازی بخش کنترل و بخش قدرت را فراهم کند.

آیا اپتوکوپلر همیشه مدار را کاملاً محافظت می‌کند؟

خیر.

این تصور که استفاده از اپتوکوپلر به‌تنهایی هر نوع آسیب یا اضافه‌ولتاژ را از بین می‌برد، اشتباه است.

برای حفاظت واقعی باید مواردی مانند:

• ولتاژ ایزولاسیون قطعه
• فاصله هوایی
• فاصله خزشی
• طراحی PCB
• مسیرهای جریان
• فیوز و حفاظت اضافه‌جریان
• حفاظت اضافه‌ولتاژ
• نوع منبع تغذیه

نیز در نظر گرفته شوند.

اپتوکوپلر یک جزء از سیستم ایزولاسیون و حفاظت است، نه یک راه‌حل جادویی برای تمام خطرات الکتریکی.

سرعت اپتوکوپلر چقدر است؟

سرعت پاسخ اپتوکوپلر به نوع آن بستگی دارد.

اپتوکوپلرهای فوتوترانزیستوری معمولی برای کاربردهای بسیار سریع طراحی نشده‌اند و زمان پاسخ آن‌ها می‌تواند نسبتاً زیاد باشد.

در مقابل، مدل‌های تخصصی برای انتقال سیگنال سریع می‌توانند سرعت بسیار بالاتری داشته باشند.

بنابراین برای سیگنال‌های PWM با فرکانس بالا، ارتباطات دیجیتال یا مدارهای سوئیچینگ سریع، باید زمان پاسخ و مشخصات فرکانسی اپتوکوپلر بررسی شود.

نحوه انتخاب اپتوکوپلر مناسب

برای انتخاب اپتوکوپلر مناسب، موارد زیر را بررسی کنید:

۱. نوع خروجی

مشخص کنید به فوتوترانزیستور، فوتودیود، تریاک یا خروجی منطقی نیاز دارید.

۲. CTR

برای مدل‌های فوتوترانزیستوری، مقدار و محدوده CTR اهمیت زیادی دارد.

۳. جریان LED

جریان لازم برای روشن‌شدن مناسب LED داخلی باید بررسی شود.

۴. ولتاژ خروجی

حداکثر ولتاژ قابل تحمل بخش خروجی باید با مدار سازگار باشد.

۵. جریان خروجی

باید توانایی تأمین جریان موردنیاز مدار خروجی را داشته باشد.

۶. سرعت پاسخ

برای سیگنال‌های سریع، زمان روشن‌شدن و خاموش‌شدن اهمیت زیادی دارد.

۷. ولتاژ ایزولاسیون

باید متناسب با سطح جداسازی موردنیاز انتخاب شود.

۸. دمای کاری

شرایط دمایی محیط و مدار باید در محدوده مجاز قطعه باشد.

۹. پکیج

پکیج قطعه و فاصله پایه‌ها نیز در طراحی PCB اهمیت دارد.

اشتباهات رایج هنگام استفاده از اپتوکوپلر

مقاومت LED را حذف نکنید

LED داخلی اپتوکوپلر به محدودسازی جریان نیاز دارد.

اتصال مستقیم LED به منبع ولتاژ می‌تواند باعث آسیب آن شود.

CTR را بیش از حد خوش‌بینانه در نظر نگیرید

CTR به شرایط کاری وابسته است و باید محدوده مناسب دیتاشیت در طراحی لحاظ شود.

پایه‌ها را بدون بررسی دیتاشیت وصل نکنید

پین‌آوت مدل‌های مختلف می‌تواند متفاوت باشد.

سرعت اپتوکوپلر را نادیده نگیرید

برای سیگنال‌های سریع، استفاده از یک اپتوکوپلر معمولی ممکن است باعث تغییر شکل یا تأخیر نامناسب سیگنال شود.

ولتاژ ایزولاسیون را با ولتاژ کاری اشتباه نگیرید

این دو پارامتر مفهوم متفاوتی دارند و هرکدام باید جداگانه بررسی شوند.

کاربردهای اپتوکوپلر

اپتوکوپلرها در مدارهای مختلفی استفاده می‌شوند، از جمله:

• منابع تغذیه سوئیچینگ
• مدارهای فیدبک
• مدارهای کنترل صنعتی
• PLC
• مدارهای میکروکنترلری
• تجهیزات پزشکی و اندازه‌گیری، با رعایت الزامات مربوطه
• مدارهای قدرت
• کنترل بارهای AC
• مدارهای حفاظتی
• انتقال سیگنال بین دو بخش ایزوله
• تجهیزات مخابراتی

جمع‌بندی

اپتوکوپلر قطعه‌ای است که با استفاده از انتقال سیگنال به وسیله نور می‌تواند ارتباطی بین دو بخش مدار ایجاد کند، بدون اینکه اتصال الکتریکی مستقیم بین آن‌ها وجود داشته باشد.

این ویژگی باعث شده اپتوکوپلر در مدارهای کنترلی، منابع تغذیه سوئیچینگ، تجهیزات صنعتی و بسیاری از سیستم‌های الکترونیکی کاربرد داشته باشد.

اپتوکوپلرها انواع مختلفی دارند و بر اساس نوع خروجی می‌توانند شامل مدل‌های فوتوترانزیستوری، دارلینگتون، فوتودیودی، تریاکی و خروجی منطقی باشند.

در هنگام انتخاب اپتوکوپلر باید پارامترهایی مانند CTR، جریان LED، جریان و ولتاژ خروجی، سرعت پاسخ، ولتاژ ایزولاسیون، دمای کاری و پکیج بررسی شود.

همچنین باید توجه داشت که استفاده از اپتوکوپلر به‌تنهایی تضمین‌کننده ایمنی مدار نیست و طراحی صحیح PCB، فاصله‌های ایزولاسیون و سایر مدارهای حفاظتی نیز اهمیت زیادی دارند.

سوالات متداول (FAQ)

اپتوکوپلر چیست؟

اپتوکوپلر قطعه‌ای است که سیگنال را از طریق نور بین دو مدار منتقل می‌کند و امکان ایزولاسیون الکتریکی بین ورودی و خروجی را فراهم می‌سازد.

اپتوکوپلر چه کاربردی دارد؟

از اپتوکوپلر برای جداسازی و انتقال سیگنال بین بخش‌های مختلف مدار، به‌خصوص بین مدارهای کنترلی و قدرت، استفاده می‌شود.

آیا اپتوکوپلر و رله یکسان هستند؟

خیر. رله مکانیکی با حرکت کنتاکت کار می‌کند، اما اپتوکوپلر از نور برای انتقال سیگنال استفاده می‌کند.

CTR در اپتوکوپلر چیست؟

CTR نسبت جریان خروجی به جریان LED ورودی است و معمولاً به صورت درصد بیان می‌شود.

آیا CTR همیشه ثابت است؟

خیر. CTR به عواملی مانند جریان LED، دما و شرایط کاری وابسته است.

آیا اپتوکوپلر نیاز به مقاومت دارد؟

در اپتوکوپلرهای دارای LED ورودی، معمولاً باید جریان LED به شکل مناسب محدود شود و در بسیاری از مدارها از مقاومت سری استفاده می‌شود.

آیا اپتوکوپلر می‌تواند برق شهر را کنترل کند؟

برخی اپتوکوپلرهای مخصوص می‌توانند برای تحریک مدارهای کنترل بار AC مورد استفاده قرار گیرند، اما خود اپتوکوپلر معمولاً جایگزین مستقیم یک رله یا کلید قدرت نیست و طراحی مدار باید بر اساس مشخصات قطعه و الزامات ایمنی انجام شود.

آیا همه اپتوکوپلرها سرعت یکسانی دارند؟

خیر. سرعت پاسخ به نوع اپتوکوپلر و ساختار خروجی آن بستگی دارد.

آیا می‌توان اپتوکوپلر را با میکروکنترلر استفاده کرد؟

بله. اپتوکوپلرها یکی از قطعات پرکاربرد برای ایجاد ارتباط ایزوله بین میکروکنترلر و بخش‌های دیگر مدار هستند.

مهم‌ترین پارامترهای اپتوکوپلر هنگام خرید چیست؟

نوع خروجی، CTR، جریان LED، ولتاژ و جریان خروجی، سرعت پاسخ، ولتاژ ایزولاسیون، دمای کاری و پکیج از مهم‌ترین پارامترها هستند.
