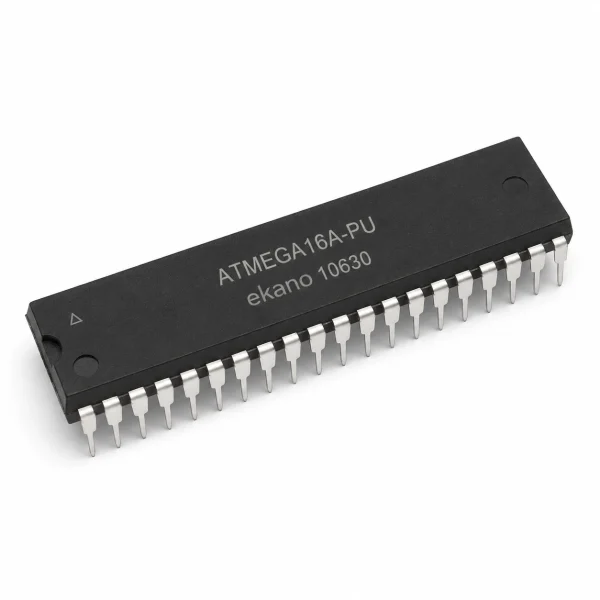

میکروکنترلر AVR مدل ATMEGA16A-PU پکیج DIP-40

کد محصول: 10630
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

ATMEGA16A-PU DIP-40

یک میکروکنترلر 8 بیتی با ولتاژ کاری 2.7 تا 5.5 ولت است و برای پروژه‌های کنترلی، آموزشی، رباتیک و مدارهای میکروکنترلری گزینه‌ای مناسب به شمار می‌رود.

8,372,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ATmega16A-PU یک میکروکنترلر 8 بیتی AVR در پکیج DIP-40 است. طبق دیتاشیت Microchip (Atmel) 16 کیلوبایت فلش، 1 کیلوبایت SRAM، 512 بایت EEPROM، 32 خط I/O، مبدل آنالوگ به دیجیتال 8 کاناله‌ی 10 بیتی و رابط JTAG دارد. ولتاژ کار 2.7 تا 5.5 ولت است، ولی کار در 16 مگاهرتز به تغذیه‌ی 4.5 تا 5.5 ولت نیاز دارد.

  • حافظه‌ی فلش16 KB
  • خطوط I/O32
  • ولتاژ کار2.7 تا 5.5 V
  • پکیجPDIP-40

مشخصات فنی ATmega16A-PU (طبق دیتاشیت)

پارامترمقدارشرایط
معماریAVR 8 بیتی RISC، 131 دستورتا 16 MIPS در 16MHz
حافظه‌ی فلش16 KB10,000 بار نوشتن/پاک کردن
SRAM / EEPROM1 KB / 512 BEEPROM: 100,000 بار
نگهداری داده20 سال در 85°C / 100 سال در 25°C—
خطوط I/O32—
ADC8 کانال، 10 بیتی—
تایمرهادو تایمر 8 بیتی، یک تایمر 16 بیتی، RTC، چهار کانال PWM—
رابط‌هاUSART، SPI، TWI (I2C)، JTAG—
ولتاژ کار2.7 تا 5.5 V—
فرکانس کار0 تا 16 MHz16MHz در VCC=4.5 تا 5.5V؛ در 2.7V تا 8MHz
مصرففعال 0.6 mA، Idle برابر 0.2 mA، Power-down کمتر از 1 µA1MHz، 3V، 25°C
جریان DC هر پایه‌ی I/O40 mAحداکثر مطلق
جریان پایه‌های VCC و GND200 mAحداکثر مطلق، PDIP
دمای کار−40 تا 85 °Cگرید صنعتی (ATmega16A-PU)
پکیجPDIP-40 (40P6)—

منبع مشخصات: دیتاشیت رسمی Microchip (Atmel) (Atmel-8154C ATmega16A Datasheet (07/2014))

کاربردهای ATmega16A-PU

  • پروژه‌های آموزشی AVR و دانشگاهی روی بردبورد.
  • کنترل صنعتی ساده با تعداد پایه‌ی زیاد (LCD، کی‌پد، رله).
  • دیتالاگر و کنترل‌کننده با ADC و رابط USART.

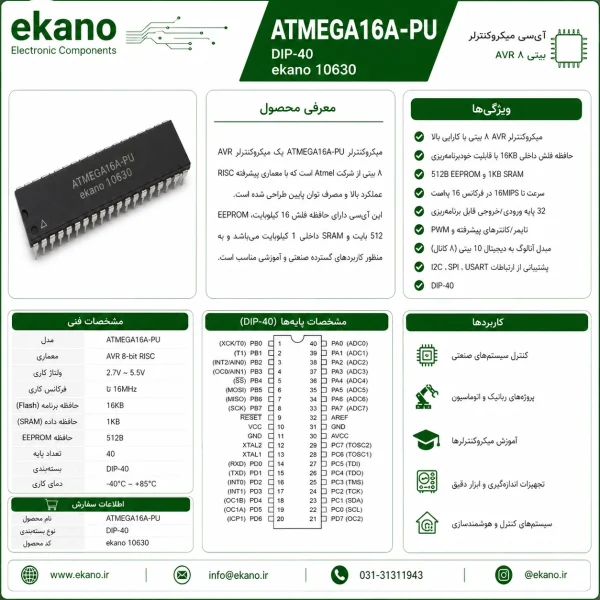

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ATmega16A-PU

ATmega16A با 3.3 ولت در 16 مگاهرتز کار می‌کند؟

خیر. طبق نمودار Speed Grade دیتاشیت، 16 مگاهرتز به تغذیه‌ی 4.5 تا 5.5 ولت نیاز دارد. در 2.7 ولت حداکثر فرکانس 8 مگاهرتز است.

ATmega16A را با چه پروگرامری برنامه‌ریزی کنیم؟

این تراشه برنامه‌ریزی درون‌مداری (ISP) از طریق SPI و همچنین JTAG را پشتیبانی می‌کند. هر پروگرامر ISP سازگار با AVR مناسب است.

فرق ATmega16A با ATmega8A چیست؟

ATmega16A دو برابر فلش (16 در برابر 8 کیلوبایت)، 32 خط I/O در پکیج 40 پایه و رابط JTAG دارد. ATmega8A در پکیج 28 پایه است.
