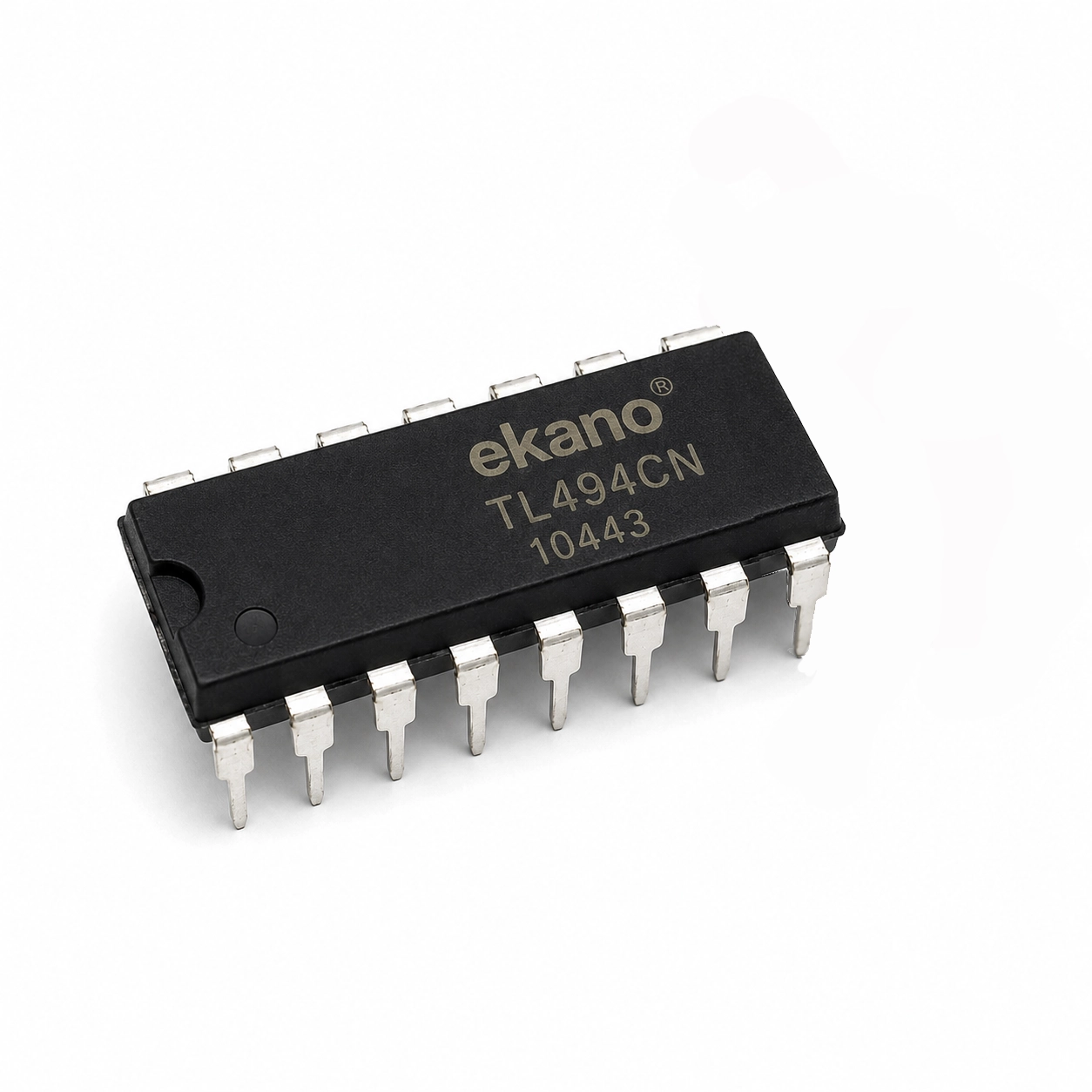

آیسی کنترلر پالس مدل TL494CN پکیج DIP-16
TL494CN DIP-16
یک کنترلر PWM پرکاربرد است که برای طراحی منابع تغذیه و مدارهای سوئیچینگ با کنترل دقیق توان و فرکانس استفاده می‌شود.
470,100 ریال

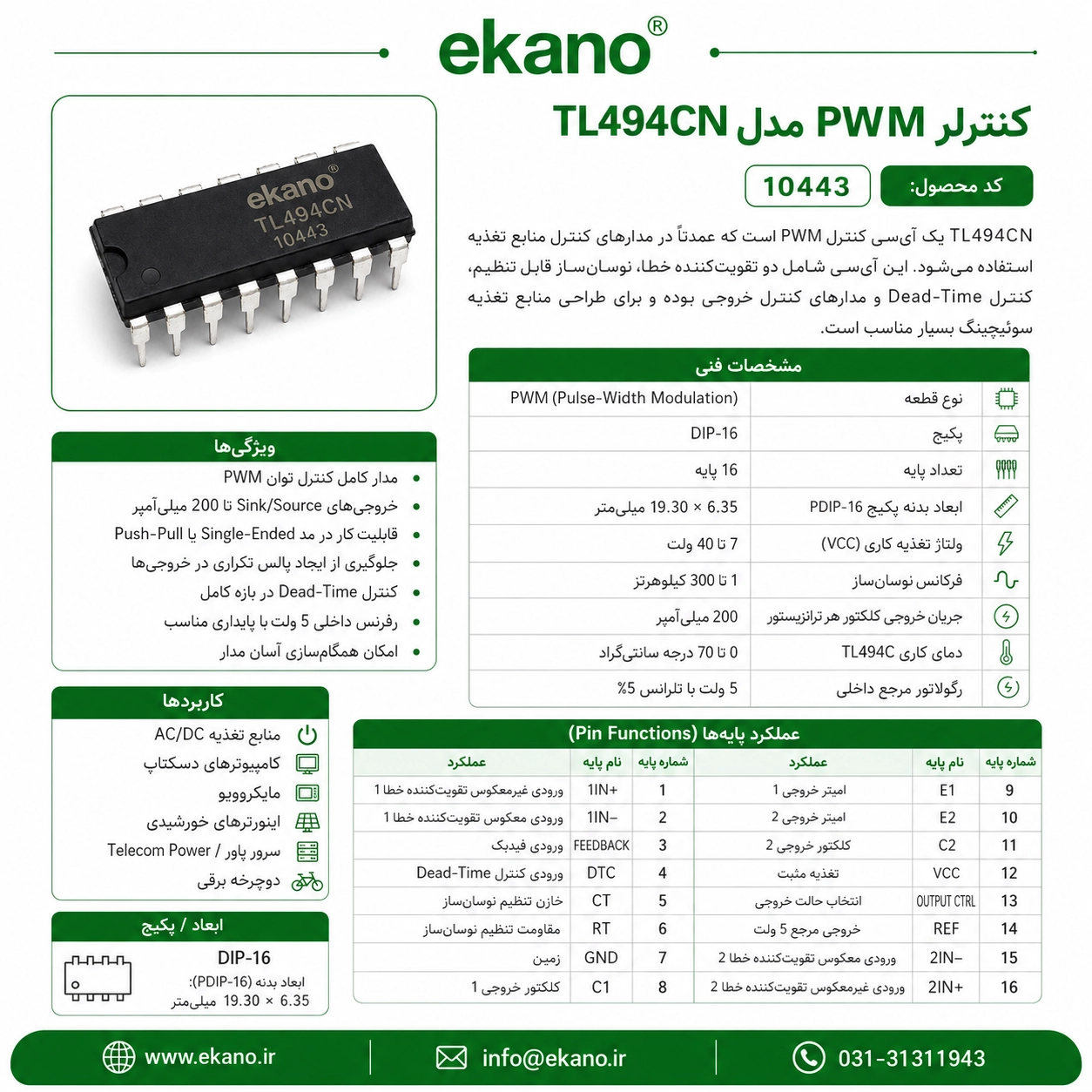

دانلود دیتاشیت PDFTL494CN یک کنترلر PWM با فرکانس ثابت برای منابع تغذیه‌ی سوئیچینگ است. طبق دیتاشیت TI با تغذیه‌ی 7 تا 40 ولت کار می‌کند، مرجع داخلی 5 ولت (4.75 تا 5.25 ولت)، دو تقویت‌کننده‌ی خطا، کنترل زمان مرده و دو ترانزیستور خروجی با جریان توصیه‌شده‌ی 200 میلی‌آمپر دارد. فرکانس نوسان‌ساز بین 1 تا 300 کیلوهرتز قابل تنظیم است.
- VCC7 تا 40 V
- فرکانس1 تا 300 kHz
- جریان خروجی200 mA
- پکیجPDIP-16
مشخصات فنی TL494CN (طبق دیتاشیت)
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع | کنترلر PWM فرکانس ثابت | — |
| ولتاژ تغذیه (VCC) | 7 تا 40 V | شرایط توصیه‌شده؛ حداکثر مطلق 41V |
| ولتاژ کلکتور خروجی | 40 V | توصیه‌شده؛ حداکثر مطلق 41V |
| جریان کلکتور خروجی | 200 mA | هر ترانزیستور، توصیه‌شده؛ حداکثر مطلق 250mA |
| فرکانس نوسان‌ساز | 1 تا 300 kHz | RT=1.8 تا 500kΩ، CT=0.47 تا 10000nF |
| ولتاژ مرجع (REF) | 5 V (4.75 تا 5.25 V) | IO=1mA |
| جریان اتصال کوتاه مرجع | 35 mA | — |
| آفست تقویت‌کننده‌ی خطا | 2 mV معمول / 10 mV حداکثر | — |
| پهنای باند بهره‌ی واحد تقویت‌کننده‌ی خطا | 800 kHz | — |
| حداکثر سیکل کاری هر خروجی | 45% | DTC=0، CT=0.01µF، RT=12kΩ |
| جریان مصرفی آماده‌به‌کار | 1.62 mA معمول / 10 mA حداکثر | VCC=15V |
| مقاومت حرارتی (RθJA) | 73.8 °C/W | N (PDIP-16) |
| دمای کار محیط | 0 تا 70 °C | TL494C |
| پکیج | PDIP-16 | — |
منبع مشخصات: دیتاشیت رسمی Texas Instruments (TL494 Pulse-Width-Modulation Control Circuits, SLVS074J (Revised September 2026))
کاربردهای TL494CN
- منابع تغذیه‌ی سوئیچینگ Push-Pull و Half-Bridge.
- اینورترهای DC به AC و شارژرهای باتری.
- کنترل مبدل‌های DC-DC همراه با ماسفت قدرت مثل IRF740 یا IRF840.
سوالات متداول درباره‌ی TL494CN
فرکانس TL494 را چطور تنظیم کنیم؟
با یک مقاومت (RT) و یک خازن (CT) خارجی. دیتاشیت TI بازه‌ی 1 تا 300 کیلوهرتز را با RT بین 1.8 تا 500 کیلواهم و CT بین 0.47 تا 10000 نانوفاراد توصیه کرده و فرمول و نمودار مربوط را دارد.
خروجی TL494 می‌تواند مستقیم ماسفت را درایو کند؟
ترانزیستورهای خروجی 200 میلی‌آمپر جریان توصیه‌شده دارند. برای ماسفت‌های قدرت با بار گیت زیاد و فرکانس بالا معمولاً یک طبقه‌ی درایور گیت اضافه می‌شود تا لبه‌های سوئیچ تیز بمانند.
حداکثر سیکل کاری TL494 چقدر است؟
طبق دیتاشیت، در حالت Push-Pull و با ورودی کنترل زمان مرده در صفر، سیکل کاری هر خروجی حداکثر 45 درصد است.
